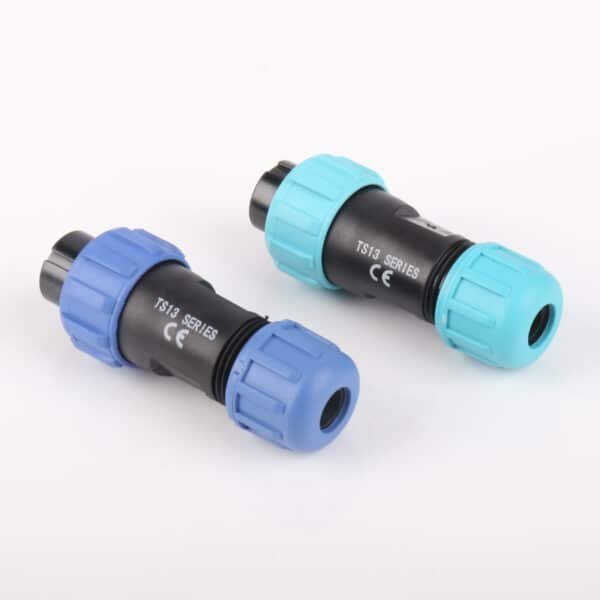

IP68 veekindel pistik, TS13CP pistik ja TS13CS pistikupesa

Vajadus suure võimsusega IP68 veekindel ühendus? TS13CP (pistik) ja TS13CS (pistikupesa) on konstrueeritud vastupidavuse tagamiseks, kullatud kontaktide ja V-0 leegikindla korpusega, mis on mõeldud nõudlikeks rakendusteks.

Tehnilised parameetrid

Toote tüüp: Toode: Veekindel ringikujuline kaabliühendus
Mudelid: TS13CP (kaabli pistik, isane), TS13CS (kaabli pistikupesa, emane)
Haakeseadise tüüp: Keermestatud
Koorematerjal: PC, nailon PA66 (UL94V-0)
Sisendmaterjal: PPS (maksimaalne temperatuur 260°C)
Kontaktmaterjal: Messingist kullatud
IP-reiting: IP68
Töötemperatuur: -40°C kuni +85°C
Paaritsenud tsükkel: 500 tsüklit
Saadaval on pinide arvud: 2, 3, 4, 5, 6, 7, 9
Nimivool: 3A / 5A / 13A (varieerub vastavalt viigude arvule)
Lõpetamine: Joode

Peamised omadused

Suurem voolutugevus: TS13CP ja TS13CS pakuvad kuni 13A nimivoolu 2- ja 3-pooluselise konfiguratsiooniga, mis sobivad jõuliste toiteprogrammide jaoks.
IP68 veekindel kaitse: Pakub kõrgeimat kaitsetaset tolmu ja pikaajalise veekindluse vastu, tagades usaldusväärsed ühendused märjas või välitingimustes.
Turvaline keermestatud ühendus: Omab tugevat keermestatud lukustusmehhanismi, mis peab vastu vibratsioonile ja tagab stabiilse, ühendatud ühenduse.
Suure jõudlusega materjalid: TS13CP ja TS13CS on valmistatud UL94V-0 leegikindla kestaga, kõrge temperatuurikindlusega (260 °C) PPS-sisenditega ja kullatud messingist kontaktidega.
Mitu pin-konfiguratsiooni: Saadaval 2-, 3-, 4-, 5-, 6-, 7- ja 9-poolses konfiguratsioonis, et vastata erinevatele toite- ja signaalinõuetele.
Usaldusväärne jooteklemm: Kontaktid on mõeldud jootmiseks, luues tugeva ja püsiva elektromehaanilise sideme juhtmega.

IP68 veekindel pistik, TS13CP pistik ja TS13CS pistikupesa

TS13seeria Jootekontaktide spetsifikatsioon
Kontakt QTY	2	3	4	5	6	7	9
Mehe kontakt näo vaade
Nimivool (A)	13	13	5	5	5	5	3
Kontaktläbimõõt (mm)	Φ1.6×2	Φ1.6×3	Φ1×4	Φ1×5	Φ1×6	Φ1×7	Φ0.7×9
Nimipinge (AC.V)	250	250	200	180	125	125	125
Katsepinge (AC.V) 1min	1500	1500	1500	1000	1000	1000	1000
Kontakttakistus (mΩ)	2.5	2.5	5	5	5	5	10
Juhtme suurus (mm2/AWG)	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18	≤0.75/18	≤0.5/20
