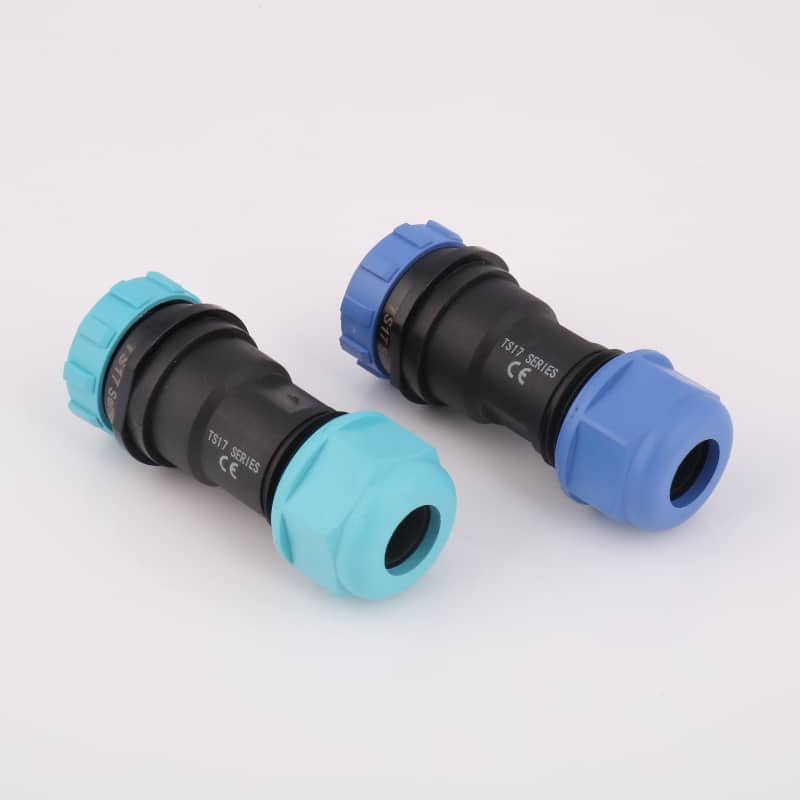

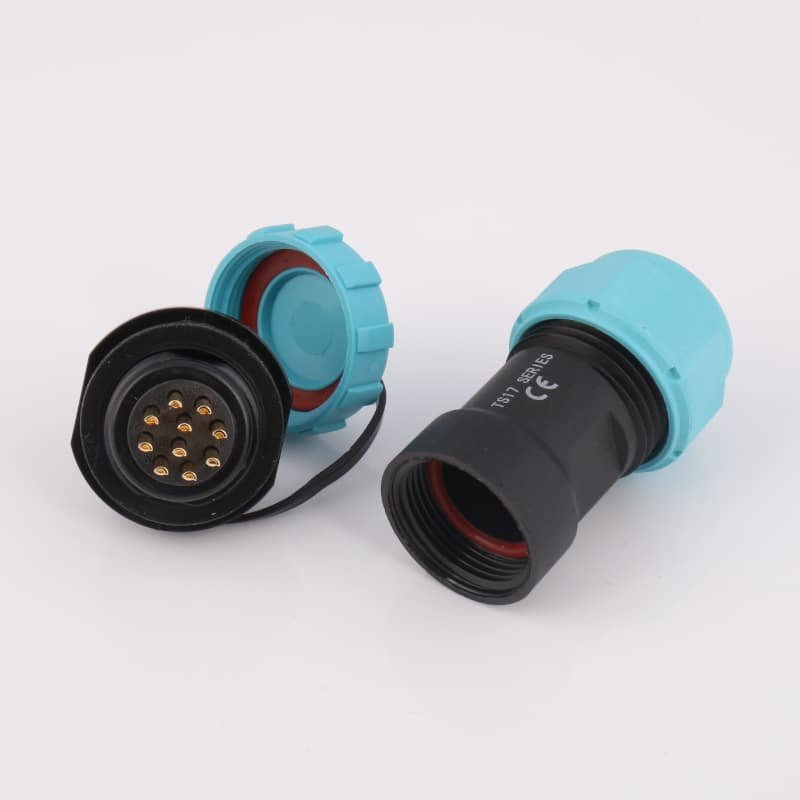

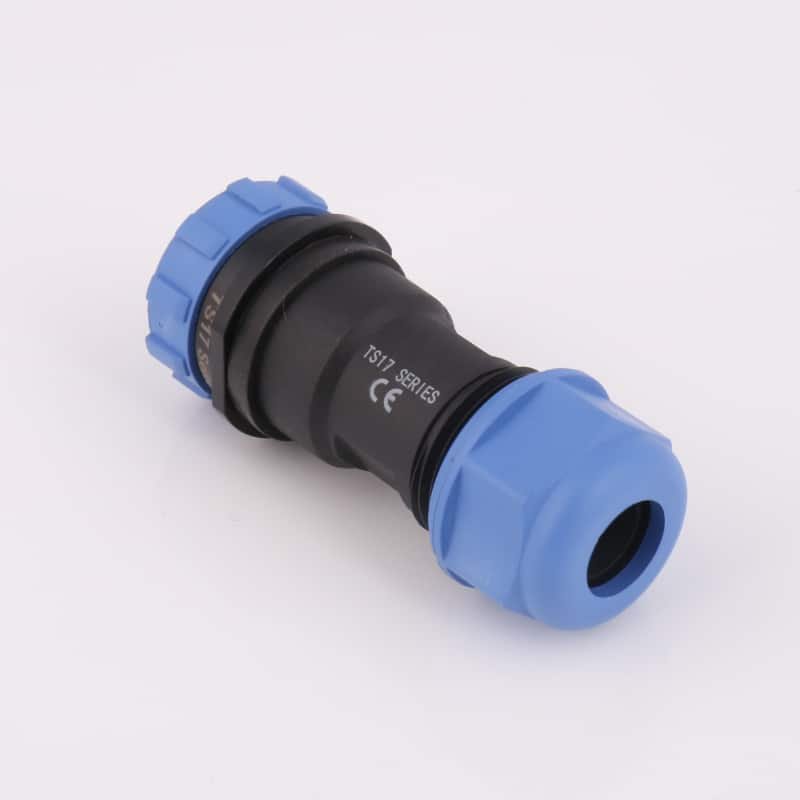

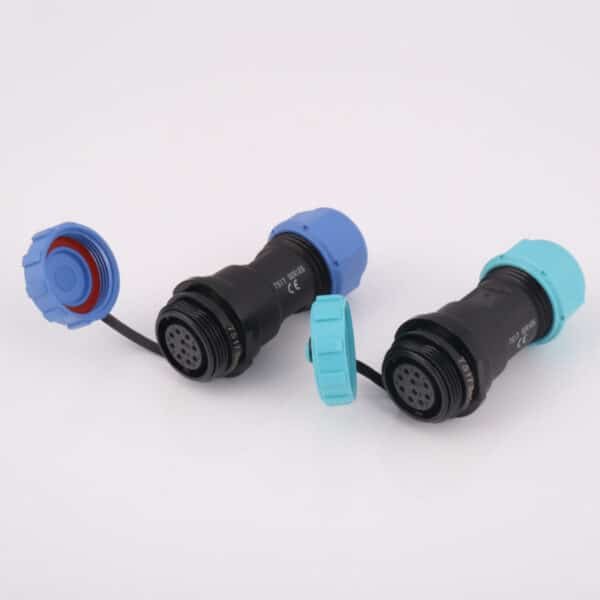

500V kõrgepinge-line-liitmik, TS17RS/RP IP68

Meie 500V kõrgepinge-line-liitmik 500V kõrgepinge-liitmik (TS17RS/RP) loob vastupidava, IP68 standardile vastava ühenduskoha tööstuslikele toite- ja signaalikaablitele. Sellel on turvaline keermestatud ühendus ja kullatud kontaktid usaldusväärse toimimise tagamiseks.

Tehnilised parameetrid

Seeria: TS17 seeria
Mudelid: TS17RP (tagurpidi kaabli pistik), TS17RS (tagurpidi kaabli pistikupesa)
Haakeseadise tüüp: Keermestatud
Koorematerjal: PC, nailon PA66 (UL94V-0)
Sisendmaterjal: PPS (maksimaalne temperatuur 260°C)
Kontaktmaterjal: Messingist kullatud
IP-reiting: IP68
Töötemperatuur: -40°C kuni +85°C
Paaritsenud tsükkel: 500 tsüklit
Saadaval on pinide arvud: 2, 3, 4, 5, 7, 9, 10
Nimivool: 5A / 10A (varieerub vastavalt viigude arvule)
Lõpetamine: Joode või krimp

Peamised omadused

Kõrgepinge hinnang: Talub tööpingeid kuni 500 V (vahelduvvoolu), mistõttu sobib see nõudlikeks elektri- ja tööstusjuhtimisrakendusteks.
Mõeldud in-line ühenduste jaoks: TS17RP (tagasipistik) ja TS17RS (tagasipistikupesa) on spetsiaalselt mõeldud kahe kaabli ühendamiseks, luues turvalise ja pideva ühenduse keset jooksu.
Mitmekülgsed lõpetamise võimalused: Pakub nii jootekontaktide kui ka krimpkontaktide variante, pakkudes paindlikkust erinevate koostunõuete ja kasutaja eelistuste jaoks.
IP68 veekindel kaitse: Pakub kõrgeimat kaitsetaset tolmu ja pikaajalise veekindluse vastu, tagades usaldusväärsed ühendused märjas või välitingimustes.
Turvaline keermestatud ühendus: Omab tugevat keermestatud lukustusmehhanismi, mis peab vastu vibratsioonile ja tagab stabiilse, ühendatud ühenduse.
Suure jõudlusega materjalid: Valmistatud UL94V-0 leegikindla kestaga, kõrge temperatuurikindlusega (260 °C) PPS-sisenditega ja kullatud messingist kontaktidega.

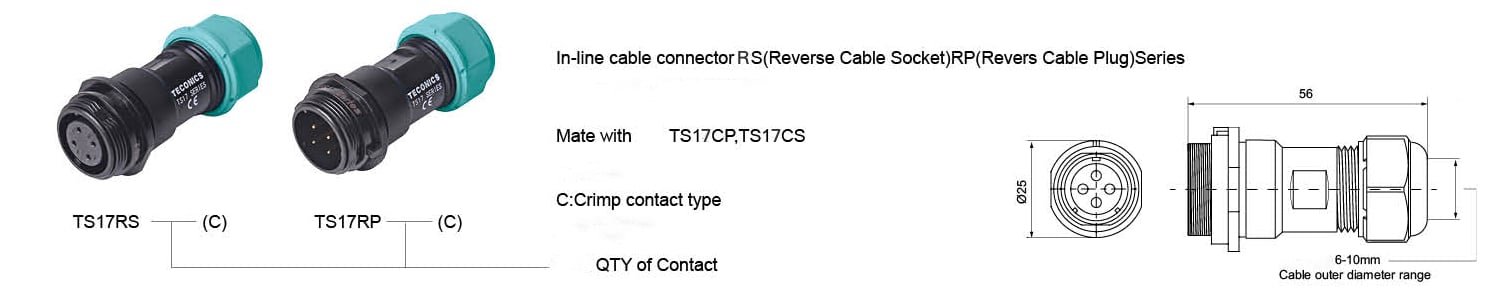

500V kõrgepinge-line-liitmik, TS17RSRP IP68

TS17 Series jootekontaktide spetsifikatsioon
Kontakt QTY	2	3	4	5	7	9	10
Mehe kontakt näo vaade
Nimivool (A)	10	10	5	5	5	5	5
Kontaktläbimõõt (mm)	Φ1.5×2	Φ1.5×3	Φ1×4	Φ1×5	Φ1×7	Φ1×9	Φ1×10
Nimipinge (AC.V)	500	500	500	500	400	400	400
Katsepinge (AC.V) 1min	1500	1500	1500	1000	1200	1200	1200
Kontakttakistus (mΩ)	2.5	2.5	5	5	5	5	10
Juhtme suurus (mm2/AWG)	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18	≤0.75/18	≤0.7/

TS17 seeria krimpkontakti spetsifikatsioon
Kontakt QTY	2	3	4
Mehe kontakt näo vaade
Nimivool (A)	10	10	5
Kontaktläbimõõt (mm)	Φ1.5×2	Φ1.5×3	Φ1×4
Nimipinge (AC.V)	500	500	500
Katsepinge (AC.V) 1min	1500	1500	1500
Kontakttakistus (mΩ)	2.5	2.5	5
Isolatsioonitakistus (mΩ)	2000	2000	2000
