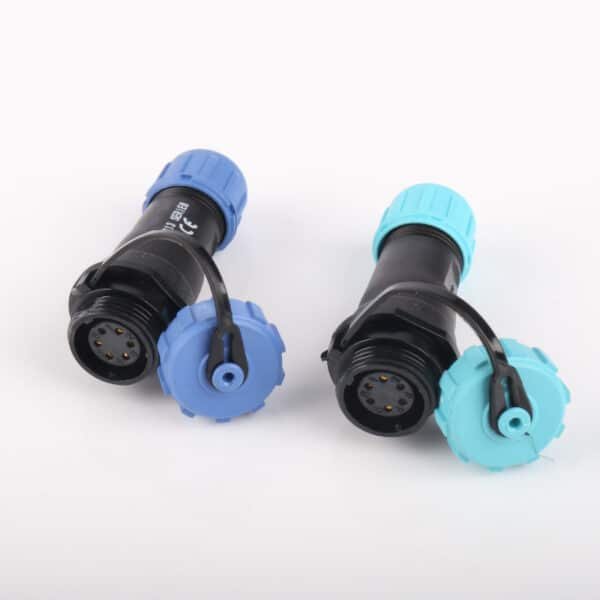

13A kõrge voolutugevusega liinipistik, TS13RS/RP IP68

Meie 13A kõrge voolutugevusega liinipistik (TS13RS/RP) loob vastupidava, IP68 standardile vastava ühenduskoha toitekaablitele. Sellel on turvaline keermestatud ühendus ja kullatud kontaktid usaldusväärse vooluülekande tagamiseks.

Tehnilised parameetrid

Toote tüüp: Toode: In-line / kaabel-kaabel veekindel ringikujuline ühenduskoht
Mudelid: TS13RP (tagurpidi kaabli pistik), TS13RS (tagurpidi kaabli pistikupesa)
Haakeseadise tüüp: Keermestatud
Koorematerjal: PC, nailon PA66 (UL94V-0)
Sisendmaterjal: PPS (maksimaalne temperatuur 260°C)
Kontaktmaterjal: Messingist kullatud
IP-reiting: IP68
Töötemperatuur: -40°C kuni +85°C
Paaritsenud tsükkel: 500 tsüklit
Saadaval on pinide arvud: 2, 3, 4, 5, 6, 7, 9
Nimivool: 3A / 5A / 13A (varieerub vastavalt viigude arvule)
Lõpetamine: Joode

Peamised omadused

Kõrge voolutugevus: Pakub kuni 13A nimivoolu 2- ja 3-pooluselise konfiguratsiooni korral, mis muudab selle ideaalseks jõuliste toiteprogrammide jaoks.
Mõeldud in-line ühenduste jaoks: TS13RP (tagasipistik) ja TS13RS (tagasipistikupesa) on spetsiaalselt mõeldud kahe kaabli ühendamiseks, luues turvalise ja pideva ühenduse keset jooksu.
IP68 veekindel kaitse: Pakub kõrgeimat kaitsetaset tolmu ja pikaajalise veekindluse vastu, tagades usaldusväärsed ühendused märjas või välitingimustes.
Turvaline keermestatud ühendus: Omab tugevat keermestatud lukustusmehhanismi, mis peab vastu vibratsioonile ja tagab stabiilse, ühendatud ühenduse.
Suure jõudlusega materjalid: Valmistatud UL94V-0 leegikindla kestaga, kõrge temperatuurikindlusega (260 °C) PPS-sisenditega ja kullatud messingist kontaktidega.
Sobib TS13 kaabliühendustega: Mõeldud nii, et see sobib ideaalselt kokku kaablipoolsete pistikutega TS13CP ja TS13CS, et viia lõpule liinisisese pikendus.

13A kõrge voolutugevusega liinipistik, TS13RS/RP IP68

TS13seeria Jootekontaktide spetsifikatsioon
Kontakt QTY	2	3	4	5	6	7	9
Mehe kontakt näo vaade
Nimivool (A)	13	13	5	5	5	5	3
Kontaktläbimõõt (mm)	Φ1.6×2	Φ1.6×3	Φ1×4	Φ1×5	Φ1×6	Φ1×7	Φ0.7×9
Nimipinge (AC.V)	250	250	200	180	125	125	125
Katsepinge (AC.V) 1min	1500	1500	1500	1000	1000	1000	1000
Kontakttakistus (mΩ)	2.5	2.5	5	5	5	5	10
Juhtme suurus (mm2/AWG)	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18	≤0.75/18	≤0.5/20
