Sissejuhatus
Vale jaotuskarbi klassifikatsiooni valimine võib teile maksma minna tuhandeid kahjusid ja seisakuid. Olen näinud liiga palju projekte ebaõnnestumas, sest insenerid valisid NEMA 4, kui nad vajasid IP66, või vastupidi. Segadus nende kahe klassifitseerimissüsteemi vahel on meie tööstust aastakümneid vaevanud, põhjustades kulukaid vigu ja ohutusriske.
Peamine erinevus on lihtne: NEMA-reitingud on Põhja-Ameerika standardid, mis keskenduvad konkreetsetele ohtudele, samas kui IP-reitingud on rahvusvahelised standardid, mis mõõdavad tolmu- ja veekindluse taset. Mõistmine, millist süsteemi teie projektikeskkonna suhtes kohaldatakse, on seadmete pikaealisuse ja ohutuse vastavuse seisukohast väga oluline.
Eelmisel kuul aitasin Texase naftatöötlemistehase hankejuhil Davidil vältida $50 000 vea. Ta kavatses tellida NEMA 3R jaotuskarbid välitingimustesse paigaldamiseks, kuid ei mõistnud, et tema projekt nõuab IP65-klassiga korpusi rahvusvahelise vastavuse tagamiseks. See juhend aitab teil teha iga kord õige valiku.
Sisukord
- Mis on NEMA ja IP-klassifikatsioonisüsteemid?
- Kuidas NEMA reitingud praktikas toimivad?
- Mida IP-reitingud tegelikult mõõdavad?
- Millise hindamissüsteemi peaksite valima?
- KKK
Mis on NEMA ja IP-klassifikatsioonisüsteemid?
NEMA (Riiklik Elektritootjate Liit)1 ja IP (sissetungi kaitse)2 on kaks erinevat standardit, mis määratlevad, kui hästi kaitsevad elektrikarbid keskkonnaohtude eest. Kuigi mõlemal on sarnane eesmärk, kasutavad nad täiesti erinevaid testimismeetodeid ja kriteeriume.
NEMA reitingusüsteemi ülevaade
NEMA-klassifikatsioonid on pärit Põhja-Ameerikast ja keskenduvad konkreetsetele keskkonnatingimustele. Need reitingud võtavad arvesse selliseid tegureid nagu:
- Tolmu ja mustuse kaitse
- Veekindluse tasemed
- Korrosioonikindlus3
- Jää moodustumise kaitse
- Õli ja jahutusvedeliku vastupidavus
Kõige tavalisemad NEMA-klassifikatsioonid, millega te kokku puutute, on järgmised:
- NEMA 1: Kasutamine siseruumides, põhiline kaitse
- NEMA 3R: Välitingimustes kasutamine, vihmakaitse
- NEMA 4: Välitingimustes kasutamiseks, voolikuga suunatud veekaitse
- NEMA 4X: NEMA 4 korrosioonikindel versioon
- NEMA 12: Tööstuslik kasutamine, tolmu ja tilkuvate vedelike kaitse
IP-reitingusüsteemi põhialused

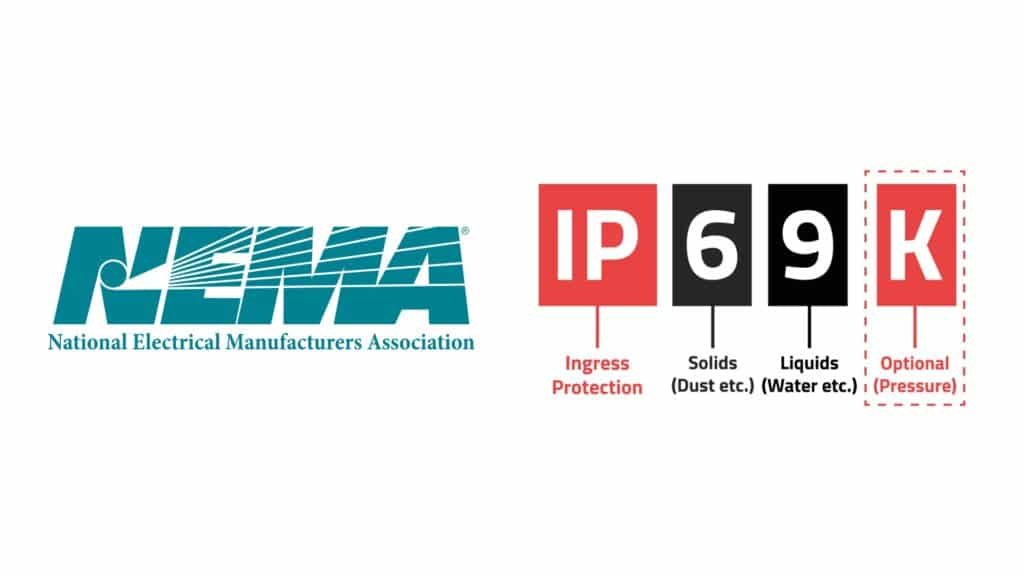

IP-klassifikatsioonid järgivad rahvusvahelist standardit IEC 60529, kasutades kahekohalist süsteemi:
- Esimene number (0-6): Tahkete osakeste kaitse
- Teine number (0-9): Vedeliku sissetungi kaitse
Näiteks IP65 tähendab täielikku tolmukaitset (6) ja kaitset veejoa eest (5). See süsteem on täpsem, kuid vähem põhjalik kui NEMA-klassifikatsioonid.
Kuidas NEMA reitingud praktikas toimivad?
NEMA-klassifikatsioonid pakuvad põhjalikke keskkonnakaitse spetsifikatsioone, mis lähevad kaugemale kui ainult tolmu- ja veekindlus. Need on mõeldud reaalseteks rakendusteks, kus esineb samaaegselt mitu ohtu.
Reaalsed NEMA rakendused
Töötasin hiljuti koos Hassaniga, kellele kuulub Dubais asuv keemiatöötlemistehas. Ta vajas ühenduskarbid karmi tööstuskeskkonna jaoks, kus on korrosiivsed kemikaalid, kõrged temperatuurid ja aeg-ajalt toimuvad loputused. Me valisime NEMA 4X korpused, sest need pakuvad:
- Täielik kaitse tuulest puhutud tolmu eest
- Kaitse voolikuga suunatud vee eest mis tahes nurga alt
- Korrosioonikindlus keemilises keskkonnas
- Jäätumisvastupidavus (oluline külmutusruumide puhul)
NEMA hinnangute võrdlustabel
| NEMA hinnang | Keskkond | Peamised kaitsefunktsioonid |
|---|---|---|
| NEMA 1 | Siseruumides, kuivades ruumides | Põhiline tolmukaitse |
| NEMA 3R | Välitingimustes | Vihma, lörtsi, lume kaitse |
| NEMA 4 | Väljas/väljas | Voolikuga juhitav vesi, tuulest puhutud tolm |
| NEMA 4X | Söövitav keskkond | NEMA 4 + korrosioonikindlus |
| NEMA 12 | Tööstuslik siseruumides | Tolm, tilkuvad vedelikud, kerged pritsmed |
Katsestandardid ja sertifitseerimine
NEMA klassifikatsioonid läbivad rangeid teste, mis simuleerivad tegelikke tingimusi. Erinevalt IP-klassifikatsioonidest võetakse NEMA testides arvesse:
- Temperatuuritsükli mõju4
- UV-kiirgusega kokkupuude
- Vibratsioonikindlus
- Tihendi vananemine5 erinevates tingimustes
Selline terviklik lähenemine muudab NEMA-klassifikatsioonid ideaalseks pikaajaliste paigalduste jaoks Põhja-Ameerika keerulistes keskkondades.
Mida IP-reitingud tegelikult mõõdavad?
IP-klassifikatsioonid annavad täpse, mõõdetava kaitsetaseme konkreetsete sissetungitüüpide vastu, mistõttu sobivad need ideaalselt rahvusvaheliste projektide jaoks, mis nõuavad täpseid spetsifikatsioone. Kahekohaline süsteem pakub selgeid, mõõdetavaid kaitsetasemeid.
IP-reitingunumbrite mõistmine
Esimene number - tahkete osakeste kaitse:
- 0: kaitse puudub
- 1: esemed >50mm (käsitsi mõõdetavad)
- 2: esemed >12,5 mm (sõrme suurused)
- 3: Objektid >2,5 mm (tööriistade suurusega)
- 4: Objektid >1mm (traadi suurusega)
- 5: tolmuga kaitstud (piiratud sissepääs)
- 6: tolmukindel (ei pääse sisse)
Teine number - vedelikukaitse:
- 0: kaitse puudub
- 1: Vertikaalne tilkuv vesi
- 2: Tilkuv vesi (15° kalle)
- 3: vee pihustamine (60° nurga all)
- 4: vee pritsimine (kõik suunad)
- 5: veepihustid (6,3 mm otsik)
- 6: võimsad veejugad (12,5 mm otsik)
- 7: Ajutine sukeldumine (1 m sügavus)
- 8: Pidev sukeldumine
- 9: Kõrgsurve- ja kõrgtemperatuurilised joad
Ühenduskarpide tavalised IP-klassifikatsioonid
Kõige populaarsemad IP-klassifikatsioonid on järgmised:
- IP54: Tolmukindel, pritsmekindel
- IP65: Tolmukindel, reaktiivkindel
- IP66: Tolmukindel, võimas jugakindel
- IP67: Tolmukindel, ajutine uputamine
- IP68: Tolmukindel, pidev sukeldumine
Millise hindamissüsteemi peaksite valima?
Valige NEMA-klassifikatsioonid Põhja-Ameerika projektide jaoks, mis nõuavad põhjalikku keskkonnakaitset, ja IP-klassifikatsioonid rahvusvaheliste projektide jaoks või kui on vaja täpseid nõudeid vastupidavusele. Teie otsus peaks arvestama projekti asukohta, regulatiivseid nõudeid ja konkreetseid keskkonnaohte.
Reitingu valiku otsustusmaatriks
Valige NEMA Kui:
- Paigaldamine Põhja-Ameerikas (USA, Kanada, Mehhiko)
- Mitme keskkonnaohuga tegelemine
- Nõutavad korrosioonikindlusnõuded
- Töö kohalike elektriseadustikega
- Vajadus igakülgse temperatuuri tsüklilise kaitse järele
Valige IP Kui:
- Töö rahvusvaheliste projektidega
- Nõuab täpseid sisenemisnõudeid
- IEC standardite järgimine
- Seadmete eksport ülemaailmselt
- Vajadus konkreetsete tolmu/vee kaitsetasemete järele
Geograafilised ja regulatiivsed kaalutlused
Erinevad piirkonnad eelistavad erinevaid standardeid:
- Põhja-Ameerika: NEMA reitingud domineerivad
- Euroopa: IP-klassifikatsioon on standardne
- Aasia ja Vaikse ookeani piirkonna riigid: Segatud kasutamine, suundumus IP suunas
- Lähis-Ida: Sageli on vaja mõlemat sertifikaati
- Tööstussektorid: Võib määrata mõlemad reitingud
Kulu- ja kättesaadavusfaktorid
NEMA-klassifikatsiooniga korpused maksavad tavaliselt 10-15% rohkem kui samaväärsed IP-klassifikatsiooniga seadmed, kuna:
- Põhjalikumad testimisnõuded
- Täiendavad kaitsefunktsioonid
- Madalamad ülemaailmsed tootmismahud
- Spetsiaalsed materjalid ja tihendid
Pikaajaline töökindlus õigustab aga sageli suuremat algset investeeringut, eriti karmides tingimustes.
Kokkuvõte
NEMA- ja IP-klassifikatsioonide vahel valimine ei pea olema keeruline. Keskenduge oma projekti geograafilisele asukohale, regulatiivsetele nõuetele ja konkreetsetele keskkonnaprobleemidele. NEMA-klassifikatsioonid paistavad silma Põhja-Ameerika ulatuslikes rakendustes, samas kui IP-klassifikatsioonid pakuvad täpseid rahvusvahelisi spetsifikatsioone. Kahtluse korral konsulteerige kogenud tarnijatega, kes tunnevad mõlemat süsteemi ja oskavad soovitada optimaalset lahendust teie konkreetse rakenduse jaoks. Pidage meeles, et õige jaotuskarbi reiting kaitseb teie investeeringut ja tagab aastatepikkuse usaldusväärse töö.
KKK
K: Kas Põhja-Ameerikas võib kasutada IP-klassifikatsiooniga jaotuskarbid NEMA-klassifikatsiooni asemel?
A: Jah, Põhja-Ameerikas võib kasutada IP-klassi kaitsekappe, kui need vastavad kohalikele elektriseadustikele ja pakuvad piisavat kaitset. Veenduge siiski, et IP-klassifikatsioon vastab või ületab NEMA-klassifikatsiooni keskkonnanõudeid.
K: Milline on NEMA 4X jaotuskarpide IP-ekvivalent?
A: NEMA 4X vastab tolmu- ja veekaitse osas ligikaudu IP66-le, kuid NEMA 4X sisaldab täiendavat korrosioonikindlust ja temperatuuritsüklilist kaitset, mida IP66 ei näe ette. Võrdluste tegemisel arvestage mõlemat klassifikatsiooni.
K: Kas kõrgem IP-klassifikatsioon on alati parem ühenduskarpide puhul?
A: Mitte tingimata. Kõrgem IP-klass tähendab sageli suuremaid kulusid ja võib sisaldada tarbetuid kaitsefunktsioone. Valige pigem tegelikele keskkonnanõuetele vastav kaitseklass, kui et seda liigselt määratleda.
K: Kuidas ma saan kontrollida, kas ühenduskarp vastab tegelikult selle märgitud NEMA või IP klassifikatsioonile?
A: Otsige tunnustatud katselaborite, nagu UL, CSA või TUV, kolmanda osapoole sertifitseerimismärke. Mainekad tootjad esitavad üksikasjalikud katsesertifikaadid ja vastavusdokumendid.
K: Kas jaotuskarbid võivad olla nii NEMA- kui ka IP-klassifikatsiooniga?
A: Jah, paljud tootjad katsetavad oma korpusi mõlema standardi järgi ja annavad topeltklassifikatsiooni. See on tavaline nii Põhja-Ameerika kui ka rahvusvahelistel turgudel müüdavate toodete puhul.
-
