Sissejuhatus
Äärmuslike temperatuuride tõttu võivad isegi kõige vastupidavamad kaablipaigaldised hävida, muutes usaldusväärsed tihendussüsteemid kulukaks rikkekohaks. Vale elastomeerivalik tähendab kompromissi IP-reitingud1, niiskuse sissetungi ja võimalike tuhandete dollarite väärtusega seadmete kahjustuste tõttu.
Viton (FKM) elastomeerid pakuvad paremaid tulemusi äärmuslikel temperatuuridel (-40°C kuni +200°C) võrreldes EPDM (-50°C kuni +150°C) ja silikooniga (-60°C kuni +200°C), kusjuures Viton pakub parimat keemilist vastupidavust ja pikaajalist stabiilsust nõudlike tööstuslike rakenduste jaoks.
Kümme aastat kaabliühenduste tööstuses töötades olen olnud tunnistajaks lugematutele tihendusvigadele, mida oleks saanud vältida õige elastomeeri valikuga. Nende materjalide taga oleva teaduse mõistmine ei ole lihtsalt tehniline teadmine - see on vahe usaldusväärse toimimise ja süsteemi katastroofilise rikke vahel.
Sisukord
- Mis paneb elastomeerid äärmuslikel temperatuuridel erinevalt toimima?
- Kuidas EPDM talub äärmuslikke temperatuure?
- Miks valida silikoon kõrge temperatuuriga rakenduste jaoks?
- Millal on Viton parim valik äärmuslikes tingimustes?
- Kuidas valida õige elastomeer teie rakenduse jaoks?
- Korduma kippuvad küsimused elastomeeri tihendusvõime kohta

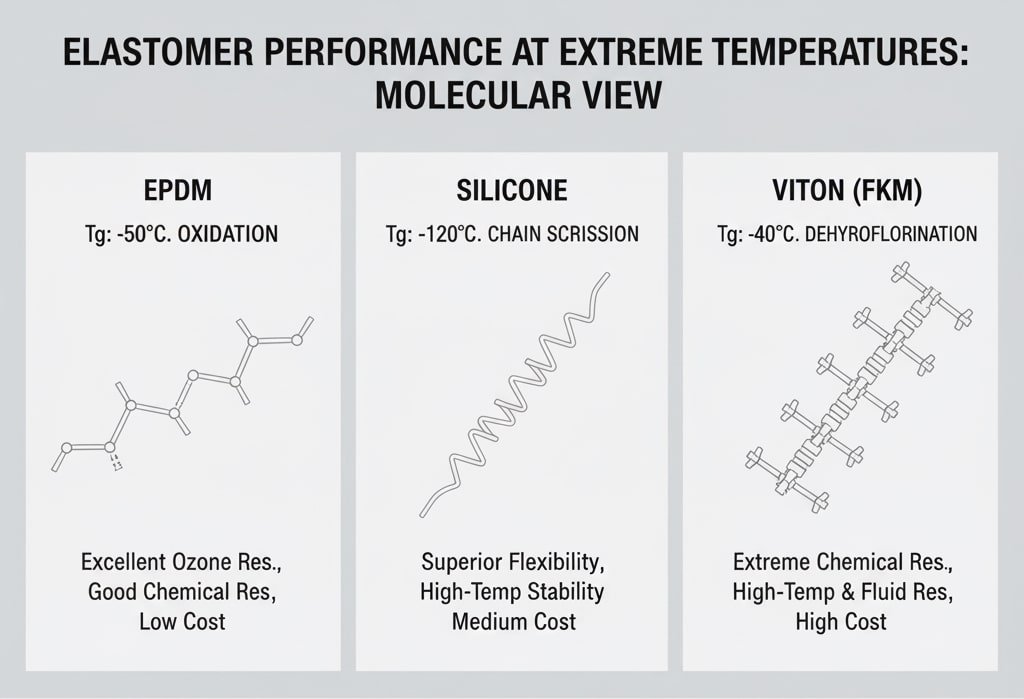

Mis paneb elastomeerid äärmuslikel temperatuuridel erinevalt toimima?
Elastomeeri käitumise aluseks oleva molekulaarteaduse mõistmine on oluline teadlike tihendusotsuste tegemiseks.
Elastomeeri toimivus äärmuslikel temperatuuridel sõltub polümeeri ahela paindlikkusest, ristseotuse tihedusest, täiteainetest ja molekulaarstruktuurist, kusjuures igal materjalil on unikaalsed klaasistumistemperatuurid ja termilise lagunemise punktid, mis mõjutavad otseselt tihendamise tõhusust.
Teadus temperatuuri jõudluse taga
Elastomeermaterjalide põhiline erinevus seisneb nende molekulaarstruktuuris. See on see, mis tegelikult määrab jõudluse:
Klaasi üleminekutemperatuur (Tg)2: See kriitiline punkt määrab, millal elastomeer muutub hapraks. EPDMi Tg on umbes -50 °C, silikooni umbes -120 °C ja Vitoni umbes -20 °C kuni -40 °C, sõltuvalt kvaliteediklassist.
Polümeeride ahela struktuur: Silikooni lineaarsed polümeeriahelad tagavad suurepärase paindlikkuse madalatel temperatuuridel, samal ajal kui Vitoni fluoritud selgroog pakub erakordset keemilist ja termilist stabiilsust.
Ristseoste tihedus: Suurem ristseotus parandab temperatuurikindlus, kuid vähendab paindlikkust. Meie Bepto inseneride meeskond tasakaalustab neid omadusi hoolikalt, lähtudes kasutusnõuetest.
Termilise lagunemise mehhanismid: Iga materjal rikub erinevalt - EPDM oksüdeerumise tõttu, silikoon ahela lõhenemise tõttu ja Viton dehüdrofluorimise tõttu äärmuslikel temperatuuridel.
Tulemuslikkuse võrdlusmaatriks
| Kinnisvara | EPDM | Silikoon | Viton (FKM) |
|---|---|---|---|
| Temperatuurivahemik | -50°C kuni +150°C | -60°C kuni +200°C | -40°C kuni +200°C |
| Keemiline vastupidavus | Hea | Õiglane | Suurepärane |
| Osoonikindlus | Suurepärane | Suurepärane | Suurepärane |
| Kompressioonikomplekt | Hea | Õiglane | Suurepärane |
| Kulutegur | Madal | Keskmine | Kõrge |
Kuidas EPDM talub äärmuslikke temperatuure?
EPDM on endiselt tööstuslike tihendusrakenduste tööloom, kuid selle piirangute mõistmine on väga oluline.
EPDM-elastomeerid on suurepärased madala temperatuuriga rakendustes kuni -50 °C ja pakuvad usaldusväärset toimivust kuni +150 °C, mistõttu on need ideaalsed standardseteks tööstuslikeks kaablipaigaldisteks, kus kemikaalidega kokkupuude on minimaalne ja kuluefektiivsus on esmatähtis.
EPDM-i jõudlus reaalses maailmas
Eelmisel talvel töötasin koos Michaeliga, kes on USAs Põhja-Dakotas asuva tuulepargi rajatiste juht. Tema välitingimustes asuvate elektripaigaldiste plommide tõrked ilmnesid äärmuslikel külmakraadidel, mis ulatusid kuni -45 °C-ni. Olemasolevad silikoontihendid muutusid hapraks ja kaotasid oma tihendusomadused.
EPDM eelised:
- Suurepärane paindlikkus madalatel temperatuuridel kuni -50°C
- Suurepärane osooni- ja ilmastikukindlus
- Kulutõhusad suuremahuliste paigalduste puhul
- Head elektriisolatsiooniomadused
- Suurepärane vee- ja aurukindlus
EPDM piirangud:
- Piiratud keemiline vastupidavus õlidele ja kütustele
- Temperatuuri ülempiir +150°C
- Halb vastupidavus aromaatsed süsivesinikud3
- Mõõdukas survekompressioonikindlus
EPDM klassi valik
Erinevad EPDM-koostisosad pakuvad erinevaid omadusi:
Standard EPDM (70 Shore A): Üldotstarbelised rakendused, -40°C kuni +120°C
Külmakindel EPDM (60 Shore A): Suurendatud paindlikkus madalatel temperatuuridel, -50°C kuni +100°C
Kõrgtemperatuuriline EPDM (80 Shore A): Parem termiline stabiilsus, -30°C kuni +150°C
Michaeli tuulepargi projekti jaoks määrasime külmakindlad EPDM-tihendid, millel on täiustatud madalatemperatuuriline koostis. Paigaldus on kaks aastat töötanud laitmatult läbi mitme karmi talve tsükli.
Miks valida silikoon kõrge temperatuuriga rakenduste jaoks?
Silikoonelastomeeridel on ainulaadsed omadused, mis muudavad need asendamatuks teatud kõrge temperatuuriga stsenaariumides.
Silikoonelastomeerid pakuvad erakordset temperatuuri vahemikus -60°C kuni +200°C, säilitades suurepärase painduvuse, mistõttu on nad ideaalsed rakendustes, mis nõuavad püsivat tihendamist äärmuslikes temperatuurimuutustes, kuigi tuleb arvestada piiranguid keemilise vastupidavuse osas.
Silikooni ainulaadsed omadused
The siloksaani selgroog4 annab silikoonelastomeeridele nende iseloomulikud omadused:
Temperatuuristabiilsus: Silikoon säilitab paindlikkuse kõige laiemas temperatuurivahemikus tavalistest elastomeeridest. Si-O selgroog on loomupäraselt stabiilne ja vastupidav termilisele lagunemisele.
Paindlikkuse säilitamine: Erinevalt teistest elastomeeridest, mis muutuvad madalatel temperatuuridel jäigaks, säilitab silikoon oma tihendusomadused kuni -60°C.
Biosobilikkus: FDA poolt heaks kiidetud kvaliteediklassid muudavad silikooni sobivaks toiduainete töötlemiseks ja farmaatsiatööstuses kasutamiseks.
Elektrilised omadused: Suurepärane dielektriline tugevus ja kaarekindlus muudavad silikooni ideaalseks elektriliste rakenduste jaoks.
Rakendusspetsiifilised kaalutlused
Toiduainetööstus: Plaatinaga kõvastunud silikoon vastab FDA nõuetele ja talub aurusterilisatsioonitsükleid.
Autotööstuse rakendused: Kõrge temperatuuriga mootoriruumi tihendamine, kus paindlikkus temperatuuritsüklite lõikes on kriitiline.
Meditsiiniseadmed: Bioloogiliselt sobivad kvaliteediklassid steriliseeritavate meditsiiniseadmete tihendamiseks.
Aerospace: Äärmusliku temperatuuri tsüklilisus õhusõidukite ja satelliitide rakendustes.
Silikooni piirangute hulka kuuluvad siiski kehv rebenemiskindlus, piiratud keemiline ühilduvus kütuste ja õlidega ning suurem läbilaskvus võrreldes teiste elastomeeridega.
Millal on Viton parim valik äärmuslikes tingimustes?
Viton on esmaklassiline valik kõige nõudlikumate tihendusrakenduste jaoks.
Viton (FKM) elastomeerid pakuvad võrratut keemilist vastupidavust koos suurepärase kõrgete temperatuuride talitlusega kuni +200°C, mis muudab need oluliseks naftakeemia, lennunduse ja agressiivse keemilise keskkonna jaoks, kus tihendite rike ei ole võimalik.
Vitoni eelis
Mäletan, et töötasin koos Ahmediga, kes juhib naftakeemiaettevõtet Saudi Araabias Jubailis. Tema tehases töödeldakse agressiivseid kemikaale temperatuuril, mis ulatub kuni +180 °C, ja standardsed elastomeerid läksid kuu aja jooksul katki. Planeerimata seisakute maksumus ületas kaugelt Vitoni tihendite kõrgema hinna.
Vitoni suurepärased omadused:
- Erakordne keemiline vastupidavus hapete, kütuste ja lahustite suhtes.
- Suurepärane kõrge temperatuuri stabiilsus kuni +200°C
- Suurepärane survekindlus
- Madal läbilaskvus gaasidele ja aurudele
- Suurepärased vananemisomadused
Vitoni klassi valik:
Viton A (vinülideenfluoriid/heksafluoropropüleen):
- Üldotstarbeline klass
- Temperatuurivahemik: -15°C kuni +200°C
- Hea keemiline vastupidavus
Viton B (kõrgem fluori sisaldus):
- Tõhustatud keemiline vastupidavus
- Parem kütuse- ja lahustikukindlus
- Temperatuurivahemik: -20°C kuni +200°C
Viton GLT (madalatemperatuuriline klass):
- Parem paindlikkus madalal temperatuuril
- Temperatuurivahemik: -40°C kuni +200°C
- Säilitab hermeetilisuse madalamatel temperatuuridel
Viton GFLT (äärmiselt madalatemperatuuriline):
- Spetsialiseeritud madala temperatuuri toimivus
- Temperatuurivahemik: -45°C kuni +200°C
- Premium-klass ekstreemsete tingimuste jaoks
Ahmedi rajatis on kasutanud meie Viton B kaablitihendite tihendeid neli aastat ilma ühegi rikketa, vaatamata karmile keemilisele keskkonnale ja kõrgetele töötemperatuuridele.
Kuidas valida õige elastomeer teie rakenduse jaoks?
Optimaalse elastomeeri valimine nõuab mitmete toimivusfaktoritega süstemaatilist hindamist.
Elastomeeri valikul tuleks seada esikohale kõige kriitilisemad toimivusnõuded - temperatuurivahemik, keemiline ühilduvus või kuluefektiivsus -, tagades samal ajal, et kõik miinimumnõuded on täidetud põhjaliku rakendusanalüüsi ja pikaajalise toimivuse modelleerimise abil.
Valiku otsuse maatriks
1. samm: Määratlege kriitilised nõuded
- Töötemperatuuri vahemik (pidev ja tipptemperatuur)
- Kemikaalidega kokkupuute tüübid ja kontsentratsioonid
- Rõhunõuded ja tsüklilisus
- Eeldatav kasutusiga
- Regulatiivsete nõuete täitmine
2. samm: kõrvaldage ebasobivad valikud
- Välistada materjalid, mis ei vasta miinimumnõuetele
- Kaaluge kriitiliste rakenduste ohutustegureid
- Hinnata pikaajalisi vananemisomadusi
3. samm: majanduslik analüüs
- Esialgne materjalikulu
- Paigaldamise keerukus
- Hoolduse sagedus
- Rikke tagajärjed ja seisakute kulud
- Omandiõiguse kogukulu kogu kasutusaja jooksul
Rakendusspetsiifilised soovitused
| Rakenduse tüüp | Esmane valik | Alternatiiv | Peamised kaalutlused |
|---|---|---|---|
| Standardne tööstuslik | EPDM | Silikoon | Kulude ja jõudluse tasakaal |
| Kõrge temperatuuriga protsess | Silikoon | Viton | Keemilise ühilduvuse kontroll |
| Keemiline töötlemine | Viton | FFKM | Konkreetne keemiline vastupidavus |
| Toiduained/ravimid | Silikoon (FDA) | EPDM (FDA) | Õigusaktide täitmine |
| Lennundus/kaitsevägi | Viton GLT | Silikoon | Ekstreemne temperatuuritsüklilisus |
| Mere/avameresõidud | EPDM | Viton | Kokkupuude soolase vee ja süsivesinikega |
Näpunäiteid jõudluse optimeerimiseks
Ühendvalik: Tehke koostööd tarnijatega, et optimeerida kõvadusastet, kõvastumissüsteemi ja lisaaineid teie konkreetse rakenduse jaoks.
Projekteerimisega seotud kaalutlused: Õige soonte konstruktsioon ja tihendussuhted on optimaalse tihendi toimimise seisukohalt kriitilise tähtsusega, olenemata materjali valikust.
Kvaliteedi tagamine: Määrata asjakohased katsestandardid (ASTM D3955 survekindluse puhul, ASTM D412 tõmbeomaduste puhul), et tagada ühtlane kvaliteet.
Beptol on ulatuslikud andmebaasid rakenduste kohta ja me saame anda konkreetseid soovitusi, mis põhinevad teie täpsetel töötingimustel ja jõudlusnõuetel.
Kokkuvõte
Elastomeeriteaduse mõistmine on äärmuslikel temperatuuridel kasutatavate tihendite usaldusväärse toimimise jaoks ülioluline. EPDM pakub kuluefektiivseid lahendusi standardseteks tööstustingimusteks, silikoon paistab silma laia temperatuurivahemiku rakendustes ja Viton pakub võrratut jõudlust agressiivsetes keemilistes keskkondades. Oluline on materjali omaduste sobitamine teie spetsiifiliste nõuetega, võttes samal ajal arvesse kogukulu. Meie Bepto meeskond ühendab sügavad tehnilised teadmised ja praktilised rakenduskogemused, et aidata teil valida optimaalne elastomeerilahendus teie kaabli tihendusvajaduste jaoks. Pidage meeles, et õige elastomeeri valik täna hoiab ära kulukad rikked homme! 😉 😉
Korduma kippuvad küsimused elastomeeri tihendusvõime kohta
K: Kuidas ma tean, kas minu praegused elastomeertihendid on temperatuuri tõttu rikutud?
A: Otsige tihendusmaterjali kõvenemist, pragunemist või püsivat deformatsiooni. Temperatuuriga seotud rikete puhul ilmnevad tavaliselt madalatel temperatuuridel rabedad purunemised või kõrgetel temperatuuridel püsiv survetugevus, millega sageli kaasneb IP-klassi kaotamine.
K: Kas ma võin kasutada silikoontihendeid naftatoodete kasutamisel?
A: Üldiselt ei, silikoon on naftatoodete suhtes halvasti vastupidav ja paisub märkimisväärselt. Kasutage kütuse ja õliga kokkupuutuvate rakenduste puhul Vitoni või spetsiaalseid EPDM-ühendeid, et säilitada nõuetekohane tihendusvõime.
K: Mis vahe on Vitonil ja üldistel FKM-elastomeeridel?
A: Viton on Chemoursi esmaklassiline FKM-mark, millel on püsiv kvaliteet ja ulatuslik tehniline tugi. Üldine FKM võib pakkuda kulude kokkuhoidu, kuid võib erineda kvaliteedi ja jõudluse järjepidevuse poolest, mistõttu Viton on kriitiliste rakenduste puhul eelistatud.
K: Kuidas mõjutab tihendamisseadistus pikaajalist tihendamist?
A: Survekomplekt mõõdab püsivat deformatsiooni koormuse all. Kõrge survekoormus tähendab, et tihend ei lähe tagasi algsesse vormi, kaotades kontaktrõhu ja tihendamise tõhususe. Vitonil on tavaliselt kõige madalam survetugevus, seejärel EPDM ja seejärel silikoon.
K: Kas ma peaksin kaaluma FFKMi kasutamist äärmuslikes keemilistes rakendustes?
A: FFKM (perfluoroelastomeer) pakub Vitoniga võrreldes paremat keemilist vastupidavust, kuid on oluliselt kallim. Kaaluge FFKM-i kasutamist, kui Viton ei suuda pakkuda piisavat keemilist vastupidavust või kui nullkatkestuse taluvus õigustab kõrgema hinnaga investeeringut.
-
