Eelmisel nädalal seisis Pittsburghi terasetehase elektriinsener Marcus silmitsi õudusunenäolise stsenaariumiga. Tema äsja paigaldatud ühenduskarbid hakkasid üle kuumenema, põhjustades tootmisseisakuid ja ohutusprobleeme. Süüdlane? Vale klemmiplokkide valik, mis ei suutnud taluda 200 amprise koormusvoolu tema mootori juhtimisahelates.

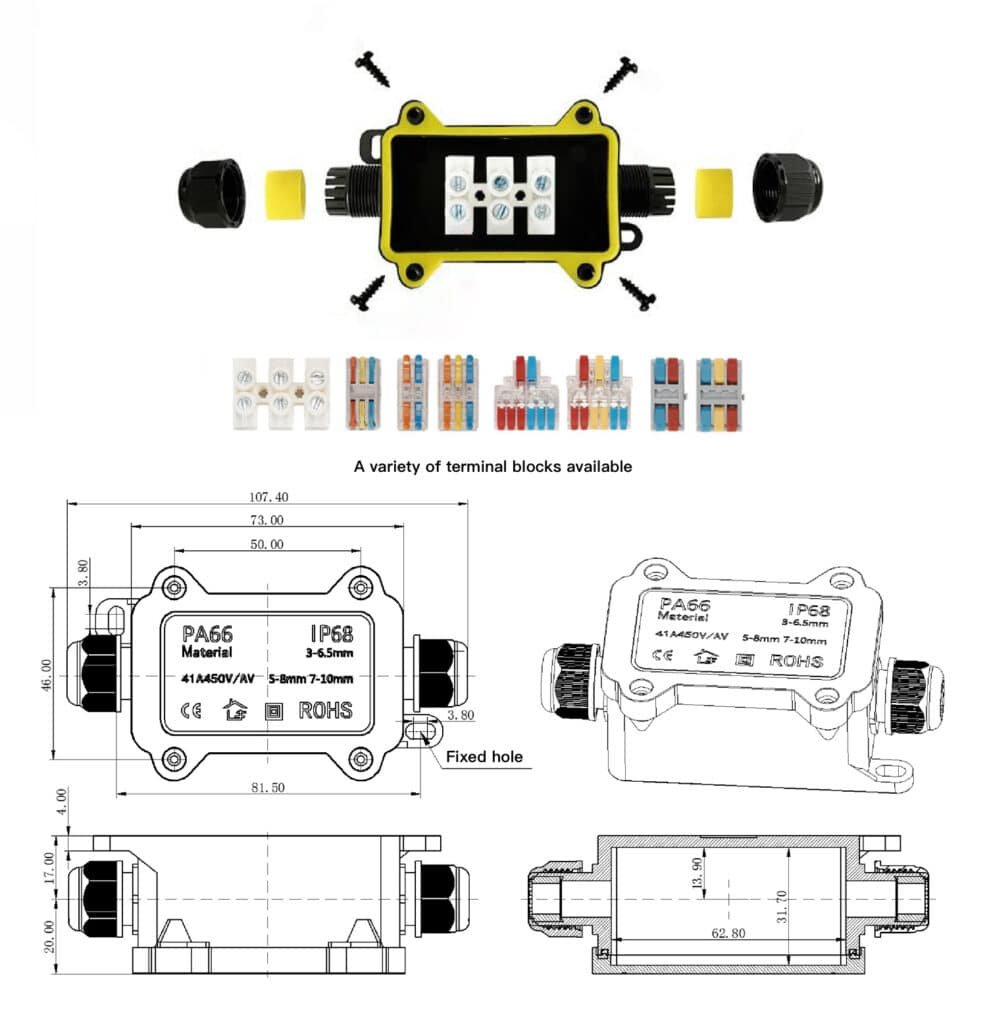

Tööstuslike ühenduskarpide klemmiplokkide valiku võti on elektriliste nimiväärtuste, keskkonnatingimuste ja ühendusnõuete vastavus teie konkreetsele rakendusele. Enne valiku tegemist peate arvestama voolutugevust, pingeväärtust, kaabli gabariitide ühilduvust, paigaldusmeetodit ja turvaelemente.
See ei tähenda mitte ainult elektriühenduste tegemist, vaid ka ohutuse, töökindluse ja pikaajalise toimivuse tagamist. Bepto Connectori kümneaastase töökogemuse jooksul olen näinud, kuidas õige klemmiplokkide valik võib muuta kogu elektripaigaldise kas heaks või halvaks. Lubage mul juhendada teid oluliste tegurite kaudu, mis aitavad teil teha täiusliku valiku.
Sisukord
- Millised on erinevad terminaliplokkide tüübid?
- Kuidas määrata elektrilisi nõudeid?
- Millised keskkonnategurid mõjutavad klemmiploki valikut?
- Millised paigaldamise ja hooldusega seotud kaalutlused on olulised?
- Korduma kiirkinnitusploki valiku kohta
Millised on erinevad terminaliplokkide tüübid?
Klemmiplokkide tüüpide mõistmine on väga oluline, sest igaühel on spetsiifilised rakendused ja ainulaadsed eelised. Vale tüüp võib põhjustada paigaldusraskusi, hooldusprobleeme ja võimalikke ohutusriske.
Kruviklemmiplokid
Kõige tavalisem ja mitmekülgsem variant tööstuslike rakenduste jaoks:
Standardsed kruviklemmid: Usaldusväärne, ajaproovitud konstruktsioon, mis sobib ideaalselt alalisteks paigaldusteks. Need sobivad suurepäraselt juhtimisahelatele ja väikese kuni keskmise voolutugevusega rakendustele.
Kinnipeetavad kruviklemmid: Vältida kruvide kadumist hoolduse ajal - elupäästja, kui töötate kitsastes kohtades või kõrgustes.
Eelised:
- Tõestatud usaldusväärsus ja vastupidavus
- Lai valik voolutugevusi (2A kuni 300A+)
- Ühildub erinevate traaditüüpide ja -mõõtudega
- Liigenduste lihtne visuaalne kontroll
Parimad rakendused: Mootorite juhtimisahelad, elektrijaotus, püsipaigaldised, kus vibratsioon on minimaalne.
Vedru-korpuse klemmiplokid
Kaasaegne, hooldussõbralik alternatiiv, mis kogub populaarsust:
Push-In tehnoloogia: Lihtsalt sisestage kooritud traat - kuni 2,5 mm² paksuste tugevate juhtmete jaoks ei ole vaja tööriistu.
Võlli-käivitusega: Tõstke hoob, sisestage traat, vabastage hoob. Sobib ideaalselt mitmekordsete juhtmete ja välismodifikatsioonide jaoks.
Ahmed, kes juhib Abu Dhabis veepuhastusrajatist, läks üle meie vedruklemmidele pärast seda, kui traditsiooniliste kruviklemmide puhul olid ühendused sageli lõdvenenud, sest termiline tsüklilisus1. Pärast uuendamist on tal kahe aasta jooksul olnud null ühendusehäireid.
Eelised:
- Kiirem paigaldus (kuni 50% aja kokkuhoid)
- Järjepidev ühendusjõud
- Suurepärane vibratsioonikindlus
- Tööriistavaba traadi eemaldamine hoolduseks
Barjääri terminaliplokid
Kuluefektiivne lahendus põhirakenduste jaoks:
Fikseeritud tõkke konstruktsioon: Üksikud sektsioonid takistavad juhuslikku kokkupuudet kõrvuti asetsevate vooluahelate vahel.
Sektsiooniline disain: Modulaarne ehitus võimaldab kohandatud konfiguratsioone.
Tüüpilised rakendused:
- Madalpinge juhtimisahelad
- Signaalide ja sidejuhtmestik
- Eelarveteadlikud paigaldused
- Lihtsad punkt-punkt ühendused
Spetsiaalsed terminaliplokid
Maandatud klemmiplokid: Oluline ohutusmaandussüsteemide jaoks, millel on roheline/kollane tähistus ja täiustatud maandusühenduste võimalused.
Kaitsmete klemmiplokid: Integreeritud kaitsme hoidjad tagavad vooluahela kaitse klemmide tasandil - ideaalne individuaalse vooluahela kaitseks.
Ühendage terminaliplokid lahti: Sisseehitatud lülitid võimaldavad vooluahela isoleerimist ilma juhtmeid eemaldamata, mis on ideaalne testimiseks ja hoolduseks.
Kuidas määrata elektrilisi nõudeid?
Õige elektriline spetsifikatsioon hoiab ära ülekuumenemise, pinge languse ja võimaliku tulekahjuohu. Ärge kunagi alahinnake elektrilisi nõudeid - ohutus sõltub sellest, kas see on õige.
Praegused hinnangulised arvutused
Pidev vool: Teie klemmiplokk peab vastu pidama 125% maksimaalsele eeldatavale pidevvoolule. 20A mootoriringi puhul tuleb määrata klemmid, mis on mõeldud vähemalt 25A jaoks.
Lühisvool: Kaaluge veavoolu võimekust. Tööstuskeskkondades võivad lühisvoolud olla 10 000 A või rohkem.
Derating Factors (tuletatud tegurid)2:
- Temperatuur: Vähendada 20% võrra, kui ümbritsev temperatuur on üle 40 °C.
- Kõrgus: üle 2000 m kõrgusel asuvate rajatiste puhul vähendada 10% võrra.
- Grupeerimine: Mitu kõrvuti asetsevat voolu kandvat klemme tekitavad soojust.
Pingeklassid ja vahekaugused
Tööpinge: Määrake alati klemmid, mille nimiväärtus 20% on kõrgem kui süsteemipinge. 480V süsteemide puhul kasutage vähemalt 600V-klassifikatsiooniga klemme.
Impulsspinge: Arvestage lülitustoimingutest, äikesest või mootori käivitamisest tulenevate mööduvate ülepingetega.
- Saastatuse aste 2 (tavaline tööstus): 300V süsteemide puhul 6,3 mm vahemaa.
- Saastatuse aste 3 (rasketööstus): 300V süsteemide puhul 10 mm vahemaa
Juhtme gabariitide ühilduvus
Sobitage klemmiploki spetsifikatsioonid oma juhtmenõuetele:
| Juhtme suurus (AWG) | Tüüpiline voolutugevus | Terminali tüüp | Pöördemomendi spetsifikatsioon |
|---|---|---|---|
| 24-18 | 1-10A | Standardne kruvi | 0,5-0,6 Nm |
| 16-14 | 10-20A | Standardne kruvi | 0,8-1,0 Nm |
| 12-10 | 20-35A | Raske kruvi | 1,2-1,5 Nm |
| 8-6 | 35-65A | Toiteterminal | 2,0-2,5 Nm |
Ühendusmeetodid
Üksikjuhtme: Kõige tavalisem, üks juhe iga klemmipunkti kohta.
Mitu traati: Mõned klemmid aktsepteerivad mitut juhet - kontrollige voolu vähendavaid tegureid.
Ferrules4: Väga soovitatav mitmekordsete juhtmete ühendamiseks, takistab juhtmete purunemist ja tagab usaldusväärse kontakti.
Millised keskkonnategurid mõjutavad klemmiploki valikut?
Keskkonnatingimused mõjutavad otseselt klemmiploki jõudlust ja pikaealisust. Nende tegurite eiramine toob kaasa enneaegse rikke ja ohutusriskid.
Temperatuuriga seotud kaalutlused
Töötemperatuuri vahemik:
- Standard: -5°C kuni +60°C enamiku tööstuslike rakenduste jaoks.
- Laiendatud: -25°C kuni +80°C karmide keskkondade jaoks.
- Kõrge temperatuuriga: Kuni +120°C ahjude ja kuumtöötlemise rakenduste jaoks.
Termilise tsükli mõju: Korduv kuumutamine ja jahutamine põhjustab paisumist/kokkutõmbumist, mis võib kruviühendusi lõdvendada. Vedruga klemmid paistavad nendes tingimustes silma.
Keemiline vastupidavus
Korpusmaterjalid:
- Polüamiid (PA): Hea üldine keemiline vastupidavus, sobib enamikus tööstuskeskkondades.
- Polükarbonaat (PC): Suurepärane löögikindlus, visuaalseks kontrolliks on saadaval läbipaistvad valikud
- PBT (polübutüleentereftalaat): Suurepärane keemiline vastupidavus agressiivsetes keskkondades
Metallist komponendid:
- Messingist: Standard enamiku rakenduste jaoks, hea elektrijuhtivus ja korrosioonikindlus
- Roostevaba teras: Vajalik mere-, toiduainetööstus- ja keemiatööstusrakenduste jaoks.
- Tinaga kaetud vask: Tõhustatud korrosioonikaitse niiskes keskkonnas
Vibratsiooni- ja löögikindlus
Tööstuskeskkondades on klemmiplokid avatud mehaanilisele koormusele:
Vibratsiooniklassid (vastavalt IEC 60068-2-6):
- Klass 1: kergetööstus (0,15 mm amplituud)
- Klass 2: Raske tööstuslik (0,35 mm amplituud)
- Klass 3: liikuv/transport (0,75 mm amplituud)
Löögikindlus: Määrake IEC 60068-2-27 kohaselt katsetatud klemmid löökkoormuse või seismilise aktiivsuse rakenduste jaoks.
Niiskus ja saastumine
Klemmkambrite IP-klassid:
- IP20: Sõrmekaitse, põhiline kaitse
- IP30: kaitse 2,5 mm objektide eest
- IP54: tolmukindel, pritsmekindel (kui kaaned on suletud)
Saastatuse astmed:
- aste: puhas keskkond (kontrollruumid)
- Hinne 2: Tavaline tööstuslik (tootmispinnad)
- 3. aste: Raske saastumine (keemiatehased, välitingimustes kasutatavad rajatised)
Millised paigaldamise ja hooldusega seotud kaalutlused on olulised?
Asjakohane paigalduse planeerimine ja hooldusjuurdepääs tagavad pikaajalise töökindluse ja ohutuse. Võtke neid tegureid arvesse projekteerimisfaasis, et vältida hilisemaid kulukaid muudatusi.
Paigaldussüsteemid
DIN rööbastee paigaldamine5: Tööstusstandard, võimaldab lihtsat ümberkonfigureerimist ja laiendamist. Enamiku rakenduste puhul kasutage 35 mm rööpaid, kompaktsete paigalduste puhul 15 mm rööpaid.
Otsene paigaldamine: Kruviklemmid alaliseks paigaldamiseks või kui DIN-kandaal ei sobi.
Paneeli paigaldamine: Läbi paneeli ulatuvad klemmid eri ruumide vaheliste ühenduste jaoks.
Vahe ja paigutus
Minimaalsed nõuded vahekaugusele:
- 6 mm klemmide vahel hoolduse jaoks
- 12 mm testpunktidega klemmide puhul
- 20 mm suure voolutugevusega klemmide jaoks, mis nõuavad suuremaid tööriistu
Juhtmete haldamine: Kavandage nõuetekohane juhtmete marsruutimine ja pingevabastus. Halb juhtmekorraldus põhjustab ühenduspingeid ja võimalikke tõrkeid.
Identifitseerimine ja märgistamine
Terminal Märgistus: Oluline veaotsingu ja hoolduse jaoks. Valikud hõlmavad järgmist:
- Lasergraveerimine (püsiv, professionaalne välimus)
- Kleebisildid (paindlikud, välitingimustes vahetatavad)
- Klambriga markerid (eemaldatavad, korduvkasutatavad)
Värvikoodid: Kasutage järjepidevaid värvilahendusi:
- Roheline/kollane: Maandusühendused
- Sinine: Neutraalsed juhid
- Punane/pruun/must: faasijuhid
Testimine ja kasutuselevõtmine
Ühenduse kontrollimine:
- Pöördemomendi kontrollimine kalibreeritud tööriistade abil
- Vedru-korpuse ühenduste tõmbekatsetused
- Soojuskujutiste tegemine esialgse kasutamise ajal
Dokumentatsiooninõuded:
- Terminali määramise ajakava
- Pöördemomendi spetsifikatsioonid ja kontrollprotokollid
- Hooldusprotseduurid ja -graafikud
Marcus Pittsburghist õppis seda õppetundi raskelt. Pärast meie konsultatsiooni võttis ta kasutusele rasked kruviklemmid, mis on mõeldud 250 A jaoks ja millel on nõuetekohane soojusjuhtimine. Tema teraseveski on nüüdseks kaheksa kuud tõrgeteta töötanud, ilma ülekuumenemisprobleemideta 😉 .
Kokkuvõte
Tööstuslike ühenduskarpide jaoks sobivate klemmiplokkide valimine nõuab elektriliste nõuete, keskkonnatingimuste ja paigalduspiirangute hoolikat analüüsi. Ärge tehke kompromisse kvaliteedi või nõuetekohase spetsifikatsiooni osas - ebaõnnestumise hind ületab kaugelt investeeringu õigetesse komponentidesse. Bepto Connectoris oleme aidanud tuhandetel klientidel vältida kulukaid vigu, pakkudes asjatundlikku juhendamist ja kvaliteetseid klemmilahendusi. Pidage meeles, et parim klemmiplokk on see, mis vastab ideaalselt teie konkreetsetele rakendusnõuetele.
Korduma kiirkinnitusploki valiku kohta
K: Mis vahe on kruviklemmidel ja vedruklemmidel?
A: Kruviklemmide puhul kasutatakse kruvide mehaanilist kinnitusjõudu, samas kui vedruga klemmide puhul kasutatakse püsiva ühendamisjõu saavutamiseks vedrujõudu. Vedruklemmid pakuvad kiiremat paigaldamist ja paremat vibratsioonikindlust, kuid kruviklemmid on võimsamad voolutugevusega ja kuluefektiivsemad.
K: Kuidas ma arvutan oma klemmiplokkide jaoks õige voolutugevuse?
A: Kasutage 125% oma maksimaalsest pidevvoolust minimaalse nimiväärtusena. 20A vooluahela puhul määrake vähemalt 25A klemmid. Rakendage vähenduskoefitsiente kõrge temperatuuri, kõrguse ja mitme kõrvuti asuva voolu kandva klemmi puhul.
K: Kas ma võin segada erinevaid klemmiplokkide tüüpe ühes ja samas ühenduskarbis?
A: Jah, kuid säilitage järjepidev paigaldussüsteem (DIN-kandaal) ja tagage nõuetekohane vahekaugus. Erinevatel tüüpidel võivad olla erinevad hooldusnõuded, seega dokumenteerige need vastavalt tehnikutele.
K: Millist juhtme ettevalmistust on vaja erinevate klemmitüüpide puhul?
A: Kruviklemmid nõuavad kooritud juhtme otsi, eelistatavalt koos mähisega mitmekordsete juhtmete jaoks. Vedruklemmid vajavad puhtaid, sirgeid lõikeid konkreetse ribapikkusega (tavaliselt 10-12 mm). Järgige alati tootja spetsifikatsioone.
K: Kui sageli tuleks kontrollitud klemmiklotside ühendusi kontrollida?
A: Kontrollige kruviklemmid igal aastal ja vajadusel pingutage neid uuesti. Vedruklemmid vajavad tavaliselt harvemat kontrollimist, kuid neid tuleks kontrollida plaanilise hoolduse käigus. Suure voolutugevusega rakendused võivad vajada sagedasemat kontrolli, mis põhineb termilisel tsüklilisusel.
-
Lugege, kuidas korduvad temperatuurimuutused võivad mõjutada elektriühenduste töökindlust ja kasutusiga. ↩
-
Mõistma deratingi põhimõtteid ja seda, kuidas kohandada komponentide nimiväärtusi selliste keskkonnategurite nagu temperatuur ja kõrgus merepinnast. ↩
-
Tutvuge roomiku ja vahekauguse mõistetega ning sellega, miks need vahekaugused on elektriohutuse ja isolatsiooni jaoks kriitilise tähtsusega. ↩
-
Vaadake juhendit selle kohta, miks ja kuidas õigesti paigaldada muhve, et tagada turvaline ja usaldusväärne mitmekordse juhtme ühendamine. ↩
-
Avastage tööstusliku juhtimisseadmete paigaldamiseks kasutatava DIN-kõvakettasüsteemi eelised ja standardmõõdud. ↩
