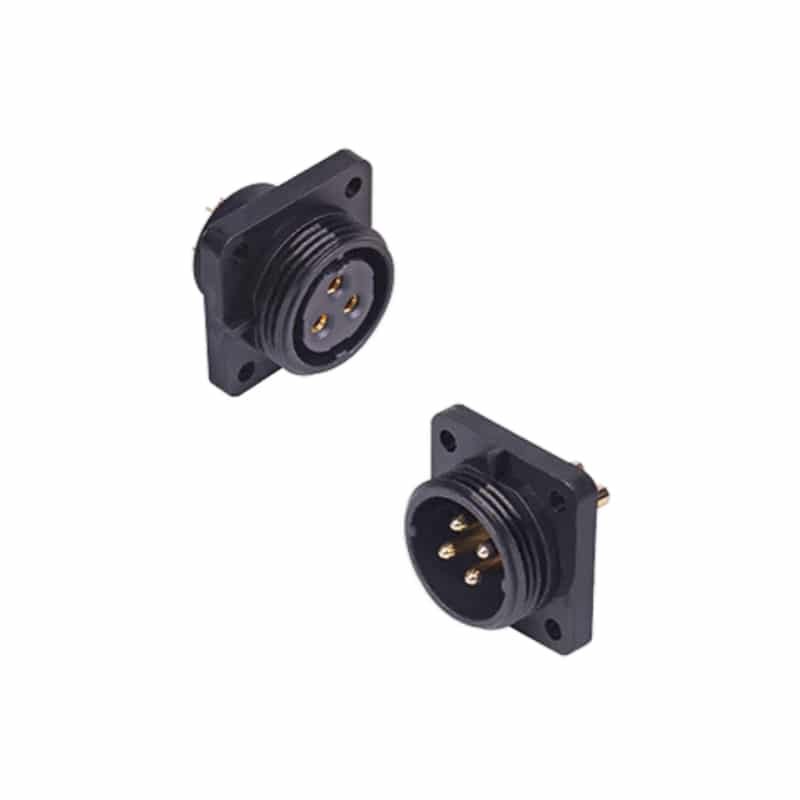

Conector de alimentación de brida cuadrada, toma TS29SS y clavija TS29SP

Nuestra serie TS29 Conector de alimentación de brida cuadrada proporciona una interfaz excepcionalmente robusta y resistente al agua IP68. La brida de 4 orificios garantiza la máxima estabilidad para conexiones de alimentación de alta resistencia.

Parámetros técnicos

Series: Serie TS29
Modelos: TS29SS (enchufe cuadrado para panel, hembra), TS29SP (enchufe cuadrado para panel, macho)
Estilo de montaje: Montaje con brida cuadrada de 4 orificios
Tipo de acoplamiento: Roscado
Material de la carcasa: PC, Nylon PA66 (UL94V-0)
Material del inserto: PPS (Temp. máx. 260°C)
Material de contacto: Latón chapado en oro
Clasificación IP: IP68
Temperatura de funcionamiento: -40°C a +85°C
Ciclo de apareamiento: 500 ciclos
Contadores de pines disponibles: 2, 3, 4, 5, 7, 8, 9, 10, 10B, 12, 15, 16, 17, 19, 20, 24, 26
Corriente nominal: Hasta 50 A (varía según el número de patillas y la terminación)
Terminación: Soldar o engarzar

Características principales

Montaje con brida cuadrada de 4 orificios: Presenta una brida cuadrada con cuatro orificios de montaje, que proporciona la máxima estabilidad y resistencia a la torsión y las vibraciones para la conexión más segura del panel.
Capacidad de corriente muy alta: Diseñadas para soportar hasta 50 A (soldadura), las TS29SS y TS29SP son ideales para la transmisión de potencia industrial de gran potencia.
Protección impermeable IP68: Proporciona el máximo nivel de protección contra el polvo y la inmersión prolongada en agua, sellando la caja en el punto de montaje.
Opciones de terminación versátiles: Los contactos están disponibles en versiones para soldar y para prensar, lo que proporciona flexibilidad para diferentes requisitos de montaje.
Acoplamiento roscado seguro: Se acopla al conector de cable correspondiente mediante un robusto mecanismo de bloqueo roscado que resiste las vibraciones.
Materiales de alto rendimiento: Construido con una carcasa ignífuga UL94V-0, insertos de PPS resistentes a altas temperaturas (260°C) y contactos de latón chapados en oro.

Conector de alimentación de brida cuadrada, toma TS29SS y clavija TS29SP

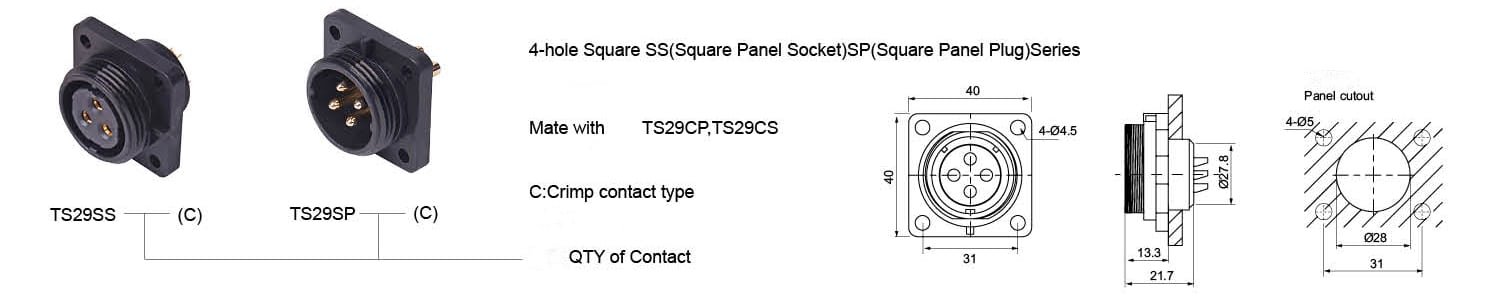

TS29 Series solder contact spec
Contacto QTY	2	3	4	7	8	9	10	10B	12	16	17	20	24	26
Contacto macho vista frontal
Corriente nominal (A)	50	50	25	25	25	25 5	25	10	10	10	10	5	5	5
Diámetro de contacto (mm)	Φ3.5×2	Φ3.5×3	Φ2.5×4	Φ2.5×7	Φ2.5×8	Φ2.5×4 Φ1×5	Φ2.5×10	Φ1.5×10	Φ1.5×12	Φ1.5×16	Φ1.5×17	Φ1×20	Φ1×24	Φ1×26
Tensión nominal (AC.V)	500	500	500	500	500	500	500	500	500	500	500	400	400	400
Tensión de prueba (AC.V) 1min	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500	1500	1200	1200	1200
Resistencia de contacto (mΩ)	0.5	0.5	1	1	1	1 5	1	2.5	2.5	2.5	2.5	5	5	5
Tamaño del cable (mm2/AWG)	≤10/7	≤10/7	≤4/11	≤4/11	≤4/11	≤4/11 ≤0.75/18	≤4/11	≤2/14	≤2/14	≤2/14	≤2/14	≤0.75/18	≤0.75/18	≤0.75/18

Especificaciones de los contactos de crimpado de la serie TS29
Contacto QTY	7	12	15	19
Contacto macho vista frontal
Corriente nominal (A)	25	10	5	5
Diámetro de contacto (mm)	Φ2.5×7	Φ1.5×12	Φ1×15	Φ1×19
Tensión nominal (AC.V)	500	500	400	400
Tensión de prueba (AC.V) 1min	1500	1500	1200	1200
Resistencia de contacto (mΩ)	1	2.5	5	5
Resistencia de aislamiento (mΩ)	2000	2000	2000	2000
