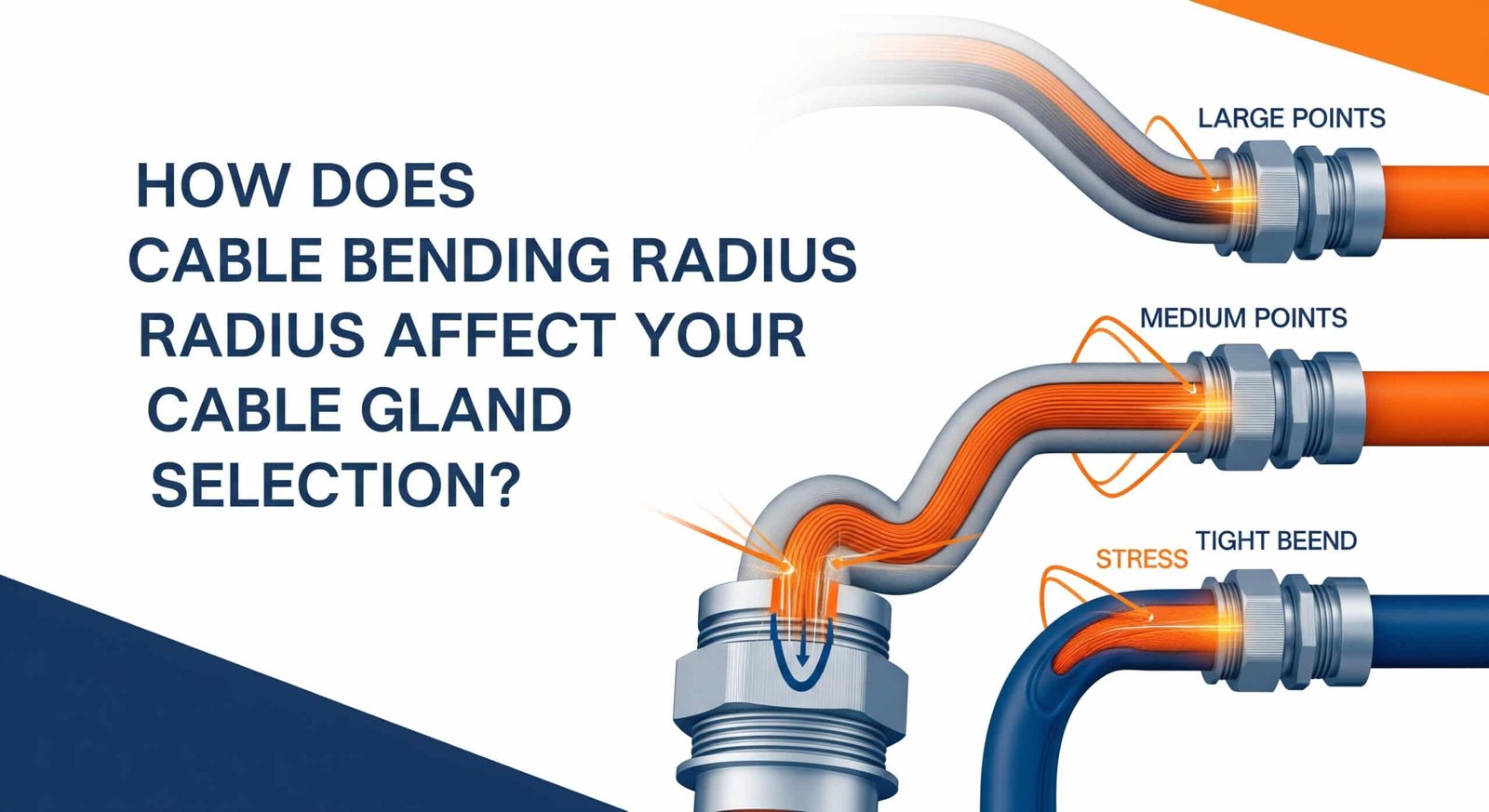

Wie wirkt sich der Biegeradius der Kabel auf die Auswahl der Kabelverschraubung aus?

Unsachgemäßes Biegen von Kabeln führt zu Spannungskonzentrationen, die Leiter beschädigen, die Unversehrtheit der Isolierung beeinträchtigen und vorzeitige Kabelausfälle verursachen, während unzureichende Berechnungen des Biegeradius zu Installationsproblemen, verkürzter Lebensdauer der Kabel und Sicherheitsrisiken führen, die Ausfallzeiten und kostspielige Reparaturen zur Folge haben können. Viele Installateure unterschätzen die kritische Beziehung zwischen dem Biegeradius des Kabels und der Auswahl der Kabelverschraubung, was zu Installationen führt, die zwar korrekt erscheinen, aber aufgrund von mechanischer Belastung und unzureichender Zugentlastung vorzeitig versagen.

Der Biegeradius des Kabels wirkt sich direkt auf die Auswahl der Kabelverschraubung aus, da er die Mindestanforderungen an die Biegung, den Bedarf an Zugentlastung und den Platzbedarf bei der Installation bestimmt. Die richtige Auswahl erfordert ein Verständnis der Kabelkonstruktion, der Umgebungsbedingungen und der mechanischen Belastungsfaktoren, um eine zuverlässige Langzeitleistung zu gewährleisten und eine Beschädigung des Kabels während der Installation und des Betriebs zu verhindern. Das Verhältnis zwischen Biegeradius und Verschraubungsdesign ist grundlegend für erfolgreiche Kabelmanagementsysteme.

In meiner Zusammenarbeit mit Elektroinstallateuren in großen Automobilwerken in Detroit, in Rechenzentren in Frankfurt und in petrochemischen Anlagen im Nahen Osten habe ich gesehen, wie ein richtiges Verständnis des Biegeradius von Kabeln kostspielige Installationsfehler verhindern und eine zuverlässige Systemleistung gewährleisten kann. Lassen Sie mich Ihnen das wesentliche Wissen für die Auswahl von Kabelverschraubungen vermitteln, die Ihren Anforderungen an die Kabelbiegung gerecht werden.

Inhaltsübersicht

• Was ist der Biegeradius von Kabeln und warum ist er wichtig?
• Wie berechnet man den Mindestbiegeradius für verschiedene Kabeltypen?
• Welche Merkmale von Kabelverschraubungen unterstützen das korrekte Biegeradiusmanagement?
• Wie wirken sich Umweltfaktoren auf die Anforderungen an den Biegeradius aus?
• Was sind die besten Praktiken für die Installation und die langfristige Leistung?
• FAQs über den Biegeradius von Kabeln

Was ist der Biegeradius von Kabeln und warum ist er wichtig?

Kabel-Biegeradius¹ ist der minimale Radius, mit dem ein Kabel gebogen werden kann, ohne seine innere Struktur zu beschädigen, was sich auf die Integrität der Leiter, die Isolationsleistung und die Gesamtlebensdauer des Kabels auswirkt. Dies ist ein kritischer Faktor bei der Auswahl von Kabelverschraubungen, da eine unzureichende Unterstützung des Biegeradius zu Spannungskonzentrationen, vorzeitigen Ausfällen und Sicherheitsrisiken in elektrischen Anlagen führt.

Das Verständnis der Grundlagen des Biegeradius ist von entscheidender Bedeutung, da selbst hochwertige Kabel und Verschraubungen versagen, wenn grundlegende mechanische Prinzipien bei der Konstruktion und Installation nicht beachtet werden.

Grundlagen der mechanischen Belastung

Spannung des Leiters: Wenn sich Kabel biegen, werden die Außenleiter auf Zug beansprucht, während die Innenleiter Druckkräften ausgesetzt sind, wobei eine übermäßige Biegung zum Bruch der Leiter führt, Kaltverfestigung²und schließlich zu scheitern.

Verformung der Isolierung: Die Kabelisolierung dehnt sich beim Biegen am Außenradius und drückt sich am Innenradius zusammen, wobei enge Biegungen eine dauerhafte Verformung, Rissbildung und eine Verringerung der Lebensdauer verursachen. Durchschlagsfestigkeit³.

Integrität der Abschirmung: Kabelabschirmungen werden beim Biegen unterschiedlich stark beansprucht, was zu Unterbrechungen der Abschirmung führen kann, die die EMV-Leistung beeinträchtigen und ein Sicherheitsrisiko darstellen.

Beschädigung der Jacke: Der äußere Kabelmantel wird beim Biegen am stärksten beansprucht, wobei ein unzureichender Radius zu Rissen in der Oberfläche, zum Verlust der Dichtigkeit und zu einer beschleunigten Alterung führt.

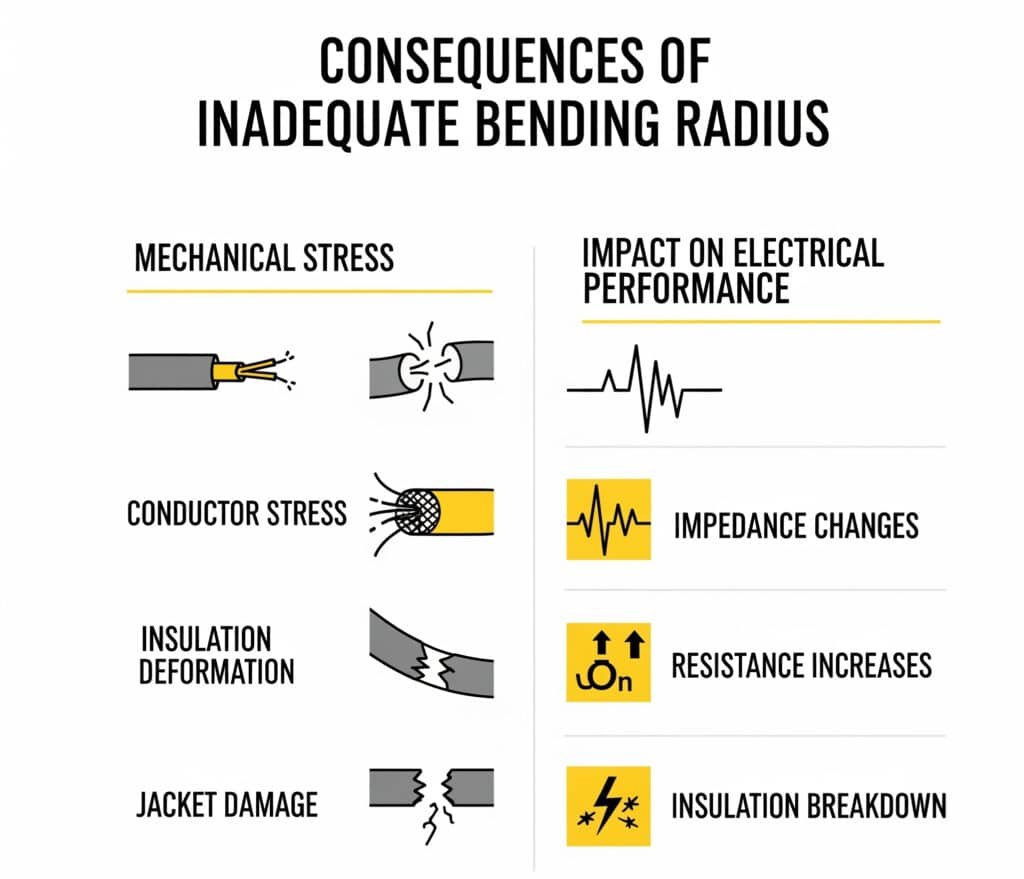

Auswirkungen auf die elektrische Leistung

Impedanzänderungen: Enge Biegungen verändern die Kabelgeometrie und die Leiterabstände, was zu Impedanzschwankungen führt, die die Signalintegrität in Daten- und Kommunikationskabeln beeinträchtigen.

Kapazitätsschwankungen: Durch das Biegen ändert sich das Verhältnis zwischen Leitern und Masseebenen, was zu Kapazitätsschwankungen führt, die Signalreflexionen und Zeitprobleme verursachen können.

Die Widerstandsfähigkeit nimmt zu: Die Verformung von Leitern durch übermäßige Biegung erhöht den elektrischen Widerstand, was zu Spannungsabfällen, Leistungsverlusten und Wärmeentwicklung führt.

Aufschlüsselung der Isolierung: Eine gestresste Isolierung hat eine geringere Durchschlagsspannung und einen höheren Leckstrom zur Folge, was zu Sicherheitsrisiken und Zuverlässigkeitsproblemen führt.

Langfristige Folgen für die Zuverlässigkeit

Ermüdungsbrüche: Wiederholtes Biegen bei unzureichendem Biegeradius führt zu Ermüdungsbrüchen in Leitern und Isolierung, die zu intermittierenden Fehlern und schließlich zum vollständigen Ausfall führen.

Eindringen in die Umwelt: Durch unsachgemäßes Biegen beschädigte Ummantelungen lassen Feuchtigkeit und Verunreinigungen in die Kabel eindringen, was den Abbau der Isolierung und die Korrosion beschleunigt.

Thermische Probleme: Ein erhöhter Widerstand von gebogenen Leitern führt zu einer lokalen Erwärmung, die die Alterung der Isolierung beschleunigt und potenziell eine Brandgefahr darstellt.

Wartungsprobleme: Kabel, die mit einem unzureichenden Biegeradius verlegt wurden, sind schwer zu warten und müssen oft komplett ausgetauscht statt repariert werden.

David, ein Beschaffungsmanager eines großen Automobilherstellers in Stuttgart, hatte immer wieder mit Kabelausfällen in Roboterschweißanlagen zu kämpfen, bei denen die Kabel aus Platzgründen eng verlegt werden mussten. Sein Wartungsteam tauschte die Kabel alle 8-12 Monate aus, weil die Leiter gebrochen waren und die Isolierung an den Biegepunkten versagte. Wir analysierten die Installation und stellten fest, dass die Kabel auf die Hälfte ihres Mindestradius gebogen wurden. Durch die Auswahl von rechtwinkligen Kabelverschraubungen und die Neugestaltung der Kabelführung mit geeigneter Biegeradiusunterstützung konnten wir die Lebensdauer der Kabel auf über 3 Jahre verlängern und 90% der kabelbedingten Ausfallzeiten eliminieren. Die anfängliche Investition in die richtigen Kabelverschraubungen machte sich innerhalb von sechs Monaten durch geringere Wartungskosten bezahlt 😊.

Wie berechnet man den Mindestbiegeradius für verschiedene Kabeltypen?

Die Berechnung des Mindestbiegeradius erfordert ein Verständnis der Kabelkonstruktion, der Leitermaterialien, der Isolierungstypen und der Anwendungsanforderungen. Die Standardberechnungen basieren auf dem Kabelaußendurchmesser multipliziert mit konstruktionsspezifischen Faktoren, die von 4x für flexible Kabel bis zum 15-fachen für starre Konstruktionen reichen, wobei die dynamischen und statischen Biegeanforderungen und die Umgebungsbedingungen berücksichtigt werden.

Eine ordnungsgemäße Berechnung ist von entscheidender Bedeutung, da die Anwendung allgemeiner Faustregeln entweder zu konservativen Konstruktionen führen kann, die Platz verschwenden, oder zu wenig spezifizierte Installationen, die vorzeitige Ausfälle verursachen.

Standard-Berechnungsmethoden

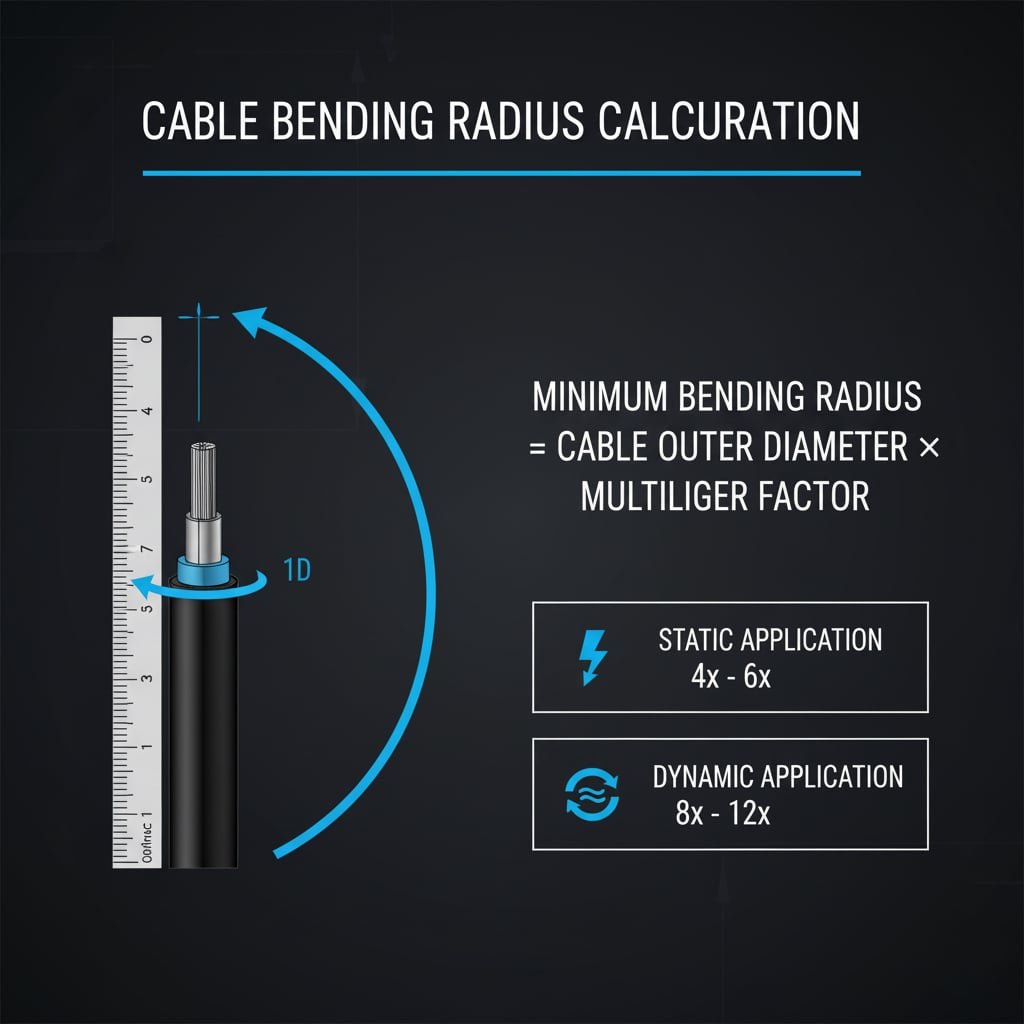

Grundlegende Formel: Mindestbiegeradius = Kabelaußendurchmesser × Multiplikatorfaktor, wobei der Multiplikator von der Kabelkonstruktion, dem Leitertyp und den Anwendungsanforderungen abhängt.

Statisches vs. dynamisches Biegen: Bei statischen Installationen (permanente Biegungen) sind in der Regel kleinere Radien möglich als bei dynamischen Anwendungen (wiederholte Biegungen), wobei bei dynamischen Anwendungen 2-3 mal größere Radien erforderlich sind.

Installationsradius vs. Betriebsradius: Vorübergehendes Biegen während der Installation kann einen kleineren Radius zulassen als bei dauerhaften Betriebsbedingungen, aber die Installationsbelastung muss dennoch kontrolliert werden, um Schäden zu vermeiden.

Überlegungen zur Temperatur: Kalte Temperaturen erhöhen die Steifigkeit des Kabels und erfordern einen größeren Biegeradius, während hohe Temperaturen die Isolierung aufweichen und bei entsprechender Unterstützung einen kleineren Radius ermöglichen können.

Kabeltypspezifische Anforderungen

Stromkabel (600V-35kV):

• Einzelleiter: 8-12 mal Außendurchmesser
• Multileiter: 6-10-facher Außendurchmesser
• Armierte Kabel: 12-15-facher Außendurchmesser
• Hochspannung: 15-20 mal Außendurchmesser

Steuer- und Instrumentenkabel:

• Flexible Kontrolle: 4-6facher Außendurchmesser
• Abgeschirmte Paare: 6-8 mal Außendurchmesser
• Mehrpaarige Daten: 4-6facher Außendurchmesser
• Thermoelement: 5-7 mal Außendurchmesser

Kommunikationskabel:

• Ethernet/Cat6: 4-6facher Außendurchmesser
• Koaxial: 5-7 mal Außendurchmesser
• Lichtwellenleiter⁴: 10-20-facher Außendurchmesser
• Kabelkanäle: 6-8facher Außendurchmesser

Spezielle Anwendungen:

• Seekabel: 8-12 mal Außendurchmesser
• Bergbaukabel: 10-15 mal Außendurchmesser
• Robotik-Kabel: 3-5facher Außendurchmesser
• DC-Solarkabel: 5-8facher Außendurchmesser

Umwelt- und Anwendungsfaktoren

Auswirkungen der Temperatur: Niedrige Temperaturen erhöhen die Steifigkeit des Kabels und erfordern einen größeren Biegeradius, während die Herstellerangaben in der Regel von 20°C (68°F) Umgebungsbedingungen ausgehen.

Vibration und Bewegung: Anwendungen mit Vibrationen oder wiederholten Bewegungen erfordern größere Biegeradien, um Ermüdungsbrüche zu vermeiden und die langfristige Zuverlässigkeit zu erhalten.

Chemische Exposition: Aggressive Chemikalien können die Ummantelung von Kabeln aufweichen oder verhärten, was die Flexibilität beeinträchtigt und eine Anpassung der Biegeradiusberechnung erfordert.

UV- und Witterungseinflüsse: Bei Installationen im Freien kann die Ummantelung durch UV-Strahlung aushärten, so dass mit der Zeit ein größerer Biegeradius erforderlich wird.

Berechnungsbeispiel Tabelle

Kabel Typ	Durchmesser	Statischer Multiplikator	Dynamischer Multiplikator	Min. Radius (statisch)	Min. Radius (dynamisch)
12 AWG THWN	6mm	6x	10x	36mm (1.4″)	60mm (2.4″)
4/0 AWG Strom	25mm	8x	12x	200mm (7.9″)	300mm (11.8″)
Kat6-Ethernet	6mm	4x	8x	24mm (0.9″)	48mm (1.9″)
RG-6 Koax	7mm	5x	10x	35mm (1.4″)	70mm (2.8″)
2/0 gepanzert	35mm	12x	18x	420mm (16.5″)	630mm (24.8″)

Welche Merkmale von Kabelverschraubungen unterstützen das korrekte Biegeradiusmanagement?

Zu den Kabelverschraubungen, die einen angemessenen Biegeradius unterstützen, gehören rechtwinklige Konstruktionen, erweiterte Zugentlastungssysteme, flexible Leitungsanschlüsse und einstellbare Einführungswinkel, die sich an Installationsbeschränkungen anpassen und gleichzeitig die Mindestanforderungen an die Biegung einhalten, wobei spezielle Merkmale wie Biegebeschränkungen, Kabelführungen und multidirektionale Einführungen einen optimalen Kabelschutz bieten.

Die Auswahl von Verschraubungen mit geeigneter Biegeradiusunterstützung ist von entscheidender Bedeutung, denn selbst korrekte Berechnungen sind nutzlos, wenn die Konstruktion der Kabelverschraubung die Kabel an der Anschlussstelle zu engen Biegungen zwingt.

Rechtwinklige Kabelverschraubungen

90-Grad-Einträge: Vorgeformte rechtwinklige Einführungen eliminieren scharfe Biegungen am Anschlusspunkt der Verschraubung und sorgen für einen sanften Kabelübergang, der den korrekten Biegeradius während der gesamten Verbindung beibehält.

45-Grad-Einträge: Abgewinkelte Einführungen bieten einen Kompromiss zwischen Platzersparnis und Biegeradiusanforderungen und eignen sich für Anwendungen mit moderaten Platzverhältnissen.

Designs mit variablem Winkel: Die einstellbaren Einführungswinkel ermöglichen eine Optimierung für spezifische Installationsanforderungen und bieten Flexibilität bei gleichzeitiger Beibehaltung der richtigen Kabelunterstützung.

Integrierte Biegeunterstützung: Interne Radiusstützen innerhalb des Verschraubungskörpers sorgen dafür, dass die Kabel auch bei mechanischer Beanspruchung oder Temperaturschwankungen die richtige Krümmung beibehalten.

Zugentlastung und Kabeltragsysteme

Erweiterte Zugentlastung: Längere Zugentlastungsabschnitte verteilen die Biegespannung über eine größere Kabellänge, reduzieren Spannungskonzentrationen und verbessern die langfristige Zuverlässigkeit.

Progressive Steifigkeit: Zugentlastungssysteme mit abgestufter Steifigkeit sorgen für einen sanften Übergang vom starren Verschraubungskörper zum flexiblen Kabel und verhindern Spannungskonzentrationen.

Multi-Point-Unterstützung: Mehrere Stützpunkte entlang der Zugentlastungslänge sorgen für eine gleichmäßige Spannungsverteilung und verhindern ein Abknicken des Kabels unter Last.

Abnehmbare Zugentlastung: Auswechselbare Zugentlastungskomponenten ermöglichen Wartung und Aufrüstung ohne kompletten Austausch der Stopfbuchse, was die langfristigen Kosten reduziert.

Flexible Verbindungssysteme

Flüssigkeitsdichte Verbinder: Flexible Metall- oder Polymerrohranschlüsse bieten eine hervorragende Anpassung an den Biegeradius bei gleichzeitiger Beibehaltung der Umweltabdichtung.

Balg-Verbindungen: Flexible Verbindungen im Akkordeonstil absorbieren Bewegungen und Vibrationen, während der korrekte Biegeradius der Kabel und der Schutz der Umwelt erhalten bleiben.

Universalgelenk-Designs: Gelenkige Verbindungen ermöglichen multidirektionale Bewegungen und unterstützen die richtige Biegung des Kabels über den gesamten Bewegungsbereich.

Federgelagerte Systeme: Federmechanismen sorgen für einen konstanten Stützdruck auf die Kabel während der thermischen Ausdehnung und der mechanischen Bewegung.

Platzsparende Lösungen

Kompakte rechtwinklige Designs: Miniaturisierte rechtwinklige Verschraubungen sorgen für die richtige Unterstützung des Biegeradius bei Anwendungen mit geringem Platzangebot, wie z. B. Schalttafeln und Verteilerkästen.

Stapelbare Konfigurationen: Mehrere Kabeleinführungen in kompakter Anordnung, die die Anforderungen an den individuellen Biegeradius der Kabel einhalten.

Integriertes Kabelmanagement: Eingebaute Kabelführungsfunktionen, die die Kabel durch geeignete Biegeradien innerhalb der Verschraubung führen.

Modulare Systeme: Konfigurierbare Stopfbuchsensysteme, die für bestimmte Biegeradien und Platzanforderungen angepasst werden können.

Matrix der Auswahlkriterien

Art der Anwendung	Empfohlene Drüsenmerkmale	Biegeradius Vorteil	Typische Anwendungen
Schalttafeln	Rechtwinkliges, kompaktes Design	Spart Platz 60-80%	Industrielle Automatisierung
Outdoor-Gehäuse	Erweiterte Zugentlastung	Verringert Stress 50%	Wetterstationen
Vibrationsbelastete Umgebungen	Flexible Verbindungen	Verhindert Ermüdungsbruch	Mobile Ausrüstung
High-Density-Installationen	Stapelbar, mit mehreren Eingängen	Optimiert die Kabelverlegung	Datenzentren
Wartung Zugang	Abnehmbare Zugentlastung	Ermöglicht Dienst	Prozessausrüstung

Hassan, der eine petrochemische Anlage in Jubail, Saudi-Arabien, leitet, musste die Verkabelung des Steuersystems in den bestehenden Kontrollräumen aufrüsten, in denen der Platzmangel einen angemessenen Biegeradius der Kabel mit Standard-Kabelverschraubungen fast unmöglich machte. Bei der ursprünglichen Installation wurden gerade Verschraubungen verwendet, die die Kabel unmittelbar am Schaltschrankeingang in enge 90-Grad-Biegungen zwangen, was zu häufigen Kabelausfällen und Wartungsproblemen führte. Wir lieferten kompakte, rechtwinklige Kabelverschraubungen mit integrierter Zugentlastung, die den korrekten Biegeradius beibehalten und gleichzeitig den Platzbedarf der Schalttafel um 70% reduzieren. Durch die Installation wurden Kabelstresspunkte beseitigt und kabelbedingte Wartungsanfragen um 85% reduziert, während das verbesserte Kabelmanagement auch das professionelle Erscheinungsbild des Kontrollraums verbesserte.

Wie wirken sich Umweltfaktoren auf die Anforderungen an den Biegeradius aus?

Umwelteinflüsse wirken sich erheblich auf die Anforderungen an den Biegeradius aus: Temperatureinflüsse auf die Flexibilität der Kabel, chemische Einflüsse auf die Eigenschaften der Ummantelung, UV-Zersetzung, die die Materialeigenschaften verändert, und mechanische Belastungen durch Vibration und Bewegung, die größere Sicherheitsspannen bei der Berechnung des Biegeradius erfordern, um eine zuverlässige Langzeitleistung zu gewährleisten.

Das Verständnis der Umwelteinflüsse ist von entscheidender Bedeutung, da die Spezifikationen für Kabel und Verschraubungen in der Regel auf Standard-Laborbedingungen beruhen, die nicht unbedingt den tatsächlichen Installationsbedingungen entsprechen.

Temperatureinflüsse auf die Kabelflexibilität

Auswirkungen bei niedrigen Temperaturen: Kalte Temperaturen erhöhen die Steifigkeit von Kabeln dramatisch, wobei einige Kabel bei -40°C 3-5 mal steifer sind als bei Raumtemperatur und einen entsprechend größeren Biegeradius erfordern.

Auswirkungen hoher Temperaturen: Erhöhte Temperaturen machen Kabelmäntel und Isolierungen weicher, was zwar einen kleineren Biegeradius ermöglicht, aber auch die mechanische Festigkeit verringert und das Verformungsrisiko erhöht.

Thermische Wechselbeanspruchung: Wiederholte Temperaturschwankungen führen zu Ausdehnungen und Kontraktionen, die zusätzliche Spannungen an den Biegepunkten erzeugen und größere Sicherheitsmargen bei der Berechnung des Biegeradius erfordern.

Installationstemperatur: Bei Kälte verlegte Kabel können reißen oder beschädigt werden, wenn sie nach den Spezifikationen für warmes Wetter gebogen werden, so dass temperaturangepasste Installationsverfahren erforderlich sind.

Chemikalien- und Umweltexposition

Chemische Enthärtung: Einige Chemikalien erweichen die Kabelummantelung, wodurch die mechanische Festigkeit sinkt und ein größerer Biegeradius erforderlich wird, um eine dauerhafte Verformung zu verhindern.

Chemische Härtung: Andere Chemikalien führen zu einer Mantelverhärtung, die die Steifigkeit erhöht und einen größeren Biegeradius als die ursprünglichen Spezifikationen erfordert.

Ozon und UV-Belastung: Bei Installationen im Freien kommt es zu einer Abnutzung der Ummantelung, die die Biegeeigenschaften im Laufe der Zeit verändert und eine regelmäßige Neubewertung der Biegefähigkeit erforderlich macht.

Feuchtigkeitseffekte: Die Wasseraufnahme kann die Eigenschaften des Kabelmantels verändern, was sich auf die Flexibilität auswirkt und eine angepasste Berechnung des Biegeradius für nasse Umgebungen erfordert.

Mechanische Belastung - Überlegungen

Schwingungsbelastete Umgebungen: Kontinuierliche Vibrationen erzeugen Ermüdungsspannungen, die einen größeren Biegeradius erfordern, um ein vorzeitiges Versagen zu verhindern, in der Regel das 1,5- bis 2-fache der statischen Anforderungen.

Dynamische Bewegung: Bei Anwendungen mit regelmäßigen Kabelbewegungen ist ein deutlich größerer Biegeradius erforderlich, um wiederholte Biegungen ohne Ermüdungsbruch zu ermöglichen.

Installationsstress: Vorübergehende Spannungen bei der Installation während des Ziehens und Verlegens von Kabeln müssen berücksichtigt werden, so dass während der Installation oft größere Radien erforderlich sind als unter den endgültigen Betriebsbedingungen.

Auswirkungen des Unterstützungssystems: Kabelträgersysteme, Leerrohre und andere Stützkonstruktionen beeinflussen die Biegespannungsverteilung und können angepasste Radiusberechnungen erfordern.

Umweltbezogene Anpassungsfaktoren

Tabelle zur Temperatureinstellung:

• -40°C bis -20°C: Multiplizieren Sie den Standardradius mit 2,0-2,5
• -20°C bis 0°C: Multiplizieren Sie den Standardradius mit 1,5-2,0
• 0°C bis 20°C: Standard-Radius-Spezifikationen verwenden
• 20°C bis 60°C: Kann den Radius um 10-20% mit entsprechender Unterstützung reduzieren
• Über 60°C: Erfordert spezielle Hochtemperaturberechnungen

Anpassungen der chemischen Exposition:

• Leichte chemische Belastung: 20-30% Sicherheitsmarge hinzufügen
• Mäßige Exposition: 50-75% Sicherheitsmarge hinzufügen
• Starke Belastung: Erfordert spezielle Kabel- und Verschraubungsmaterialien
• Unbekannte Chemikalien: Maximale Sicherheitsmargen verwenden, bis die Tests die Kompatibilität bestätigen.

Einstellungen für Vibration und Bewegung:

• Geringe Vibration (< 2g): 25% Sicherheitsspanne hinzufügen
• Mäßige Vibration (2-5g): 50% Sicherheitsspanne hinzufügen
• Hohe Vibration (> 5g): 100% Sicherheitsspanne hinzufügen
• Kontinuierliche Biegung: Dynamische Biegespezifikationen verwenden

Langfristige Leistungsüberlegungen

Alterungseffekte: Kabelmäntel werden mit zunehmendem Alter steifer und erfordern mit der Zeit einen größeren Biegeradius oder einen geplanten Austausch.

Wartung Zugang: Die Umgebungsbedingungen können den Wartungszugang einschränken, so dass konservativere Biegeradius-Spezifikationen erforderlich sind, um die Lebensdauer zu verlängern.

System-Erweiterung: Künftige Kabelergänzungen oder -änderungen können eine andere Verlegung erfordern, was eine flexible Anpassung des Biegeradius in der ursprünglichen Konstruktion notwendig macht.

Leistungsüberwachung: Regelmäßige Inspektionsprogramme sollten den Zustand der Kabel an Knickstellen überwachen, um Umwelteinflüsse zu erkennen, bevor es zu Ausfällen kommt.

Was sind die besten Praktiken für die Installation und die langfristige Leistung?

Zu den bewährten Praktiken für das Management von Kabelbiegeradien gehören die Planung vor der Installation, die ordnungsgemäße Planung der Kabelführung, die Verwendung geeigneter Stützsysteme, regelmäßige Inspektionsprogramme und die Dokumentation der Installationsparameter, um eine langfristige Zuverlässigkeit zu gewährleisten und eine effektive Wartung während des gesamten Lebenszyklus des Systems zu ermöglichen.

Die systematische Anwendung bewährter Verfahren ist von entscheidender Bedeutung, da selbst perfekte Berechnungen und die Auswahl von Komponenten durch schlechte Installationstechniken oder eine unzureichende Wartungsplanung untergraben werden können.

Planung vor der Installation

Vermessung von Kabeltrassen: Detaillierte Vermessung und Dokumentation der Kabeltrassen, um mögliche Biegeradiuseinschränkungen zu erkennen, bevor die Kabelbestellung und -verlegung beginnt.

Platzzuteilung: Ausreichende Platzreservierung für einen angemessenen Biegeradius der Kabel, einschließlich der Berücksichtigung künftiger Kabelergänzungen und der Anforderungen an den Wartungszugang.

Entwurf eines Unterstützungssystems: Ordnungsgemäße Spezifikation und Installation von Kabeltrassen, Kabelkanälen und anderen Trägersystemen, die den Biegeradius über die gesamte Kabeltrasse aufrechterhalten.

Planung der Installationsreihenfolge: Koordinierung der Reihenfolge der Kabelverlegung, um Störungen zu vermeiden und einen angemessenen Biegeradius für alle Kabel in Mehrkabelanlagen zu gewährleisten.

Installationstechniken

Verfahren für die Handhabung von Kabeln: Richtige Techniken für die Handhabung von Kabeln während der Installation, um Schäden durch übermäßiges Biegen, Verdrehen oder Spannen zu vermeiden.

Kontrolle der Zugspannung: Überwachung und Begrenzung der Kabelzugspannung, um Leiterschäden zu vermeiden und sicherzustellen, dass die Kabel nach der Installation den richtigen Biegeradius erreichen können.

Vorübergehende Unterstützungssysteme: Verwendung von provisorischen Führungen und Stützen während der Installation, um den korrekten Biegeradius beizubehalten, bevor die permanenten Stützsysteme angebracht werden.

Kontrollpunkte der Qualitätskontrolle: Regelmäßige Inspektion während der Installation, um die Einhaltung des Biegeradius zu überprüfen und mögliche Probleme vor der Fertigstellung zu erkennen.

Unterstützung der Systemeinführung

Auswahl der Kabeltrasse: Geeignete Rinnenbreite, Tiefe und Biegeradius, um alle Kabel mit angemessenen Sicherheitsabständen unterzubringen.

Leitungsdimensionierung: Angemessener Rohrdurchmesser und Biegeradius, um eine Beschädigung des Kabels während der Installation zu vermeiden und eine ordnungsgemäße Kabelpositionierung zu ermöglichen.

Installation der Zugentlastung: Ordnungsgemäße Installation und Einstellung von Zugentlastungssystemen für Kabelverschraubungen, um eine optimale Kabelunterstützung ohne Überbeanspruchung zu gewährleisten.

Schwingungsisolierung: Implementierung von Schwingungsisolationssystemen in Umgebungen, in denen mechanische Belastungen die Biegeleistung von Kabeln beeinträchtigen könnten.

Wartungs- und Überwachungsprogramme

Regelmäßige Inspektionstermine: Systematische Inspektion von Kabelknickstellen zur frühzeitigen Erkennung von Anzeichen für Spannungen, Schäden oder Leistungseinbußen.

Leistungstests: Regelmäßige elektrische Tests zur Ermittlung von Leistungsänderungen, die auf eine Belastung oder Beschädigung des Kabels an Knickstellen hinweisen könnten.

Umweltüberwachung: Verfolgung der Umgebungsbedingungen, die die Flexibilität der Kabel und die Anforderungen an den Biegeradius im Laufe der Zeit beeinflussen könnten.

Aktualisierung der Dokumentation: Führen von aktuellen Aufzeichnungen über Kabelinstallationen, Änderungen und Leistungsdaten zur Unterstützung der Wartungsplanung.

Checkliste für bewährte Praktiken bei der Installation

Planungsphase:

• Berechnung des Mindestbiegeradius für alle Kabeltypen
• Überprüfung der Installationswege auf Platzmangel
• Auswahl geeigneter Kabelverschraubungen und Trägersysteme
• Planung der Installationsreihenfolge und -verfahren

Installationsphase:

• Ordnungsgemäße Handhabung der Kabel
• Zugspannung kontinuierlich überwachen
• Installieren Sie bei Bedarf provisorische Stützen
• Überprüfen Sie die Einhaltung des Biegeradius an jeder Biegestelle

Fertigstellungsphase:

• Dokumentieren Sie die endgültige Kabelführung und die Biegestellen
• Durchführung elektrischer Tests zur Überprüfung der Leistung
• Anbringen von dauerhaften Kennzeichnungs- und Warnschildern
• Erstellung eines Inspektionsplans für die Wartung

Langfristiges Management:

• Regelmäßige Sichtkontrollen durchführen
• Umweltbedingungen überwachen
• Leistungstrends verfolgen
• Aktualisierung der Dokumentation für alle Änderungen

Schlussfolgerung

Das Verständnis für den Biegeradius von Kabeln und seine Auswirkungen auf die Auswahl von Kabelverschraubungen ist von grundlegender Bedeutung für die Schaffung zuverlässiger elektrischer Installationen, die langfristige Leistung und Sicherheit bieten. Das richtige Management des Biegeradius erfordert eine systematische Berücksichtigung der Kabelkonstruktion, der Umweltfaktoren, der Installationsbeschränkungen und der langfristigen Wartungsanforderungen.

Ein erfolgreiches Management des Biegeradius von Kabeln ist das Ergebnis einer gründlichen Planung, der Auswahl geeigneter Komponenten, korrekter Installationstechniken und laufender Wartungsprogramme. Bepto bietet umfassende Lösungen für Kabelverschraubungen und verfügt über das technische Know-how, um Ihnen zu helfen, ein optimales Management des Biegeradius von Kabeln zu erreichen, das eine zuverlässige Leistung und eine längere Lebensdauer Ihrer elektrischen Anlagen gewährleistet.

FAQs über den Biegeradius von Kabeln

1. Lernen Sie die Industrienormen und Formeln kennen, die zur Definition und Berechnung des Mindestbiegeradius verwendet werden. ↩

2. Verstehen Sie die Materialwissenschaft, die hinter der Kaltverfestigung steht, und wie sie die Haltbarkeit von Leitern beeinflusst. ↩

3. Hier finden Sie einen ausführlichen Leitfaden über die Durchschlagfestigkeit und ihre Messung bei der elektrischen Isolierung. ↩

4. Erfahren Sie, warum der Glaskern von Glasfaserkabeln einen viel größeren Biegeradius erfordert als Kupfer. ↩
