Eigensicherheitssysteme schützen Menschenleben und Anlagen in explosionsgefährdeten Bereichen, doch viele Installationen scheitern katastrophal, weil Ingenieure Standardkabelverschraubungen auswählen, die die Integrität von IS-Schaltkreisen beeinträchtigen, Erdschleifen erzeugen oder Energieparameter überschreiten, die explosive Gase entzünden und verheerende Explosionen verursachen können. Herkömmliche Kabelverschraubungen, die für den allgemeinen industriellen Einsatz konzipiert sind, verfügen oft nicht über die speziellen Eigenschaften, die für IS-Anwendungen erforderlich sind, wie z. B. eine ordnungsgemäße galvanische Isolierung, eine Konstruktion mit geringer Kapazität und zertifizierte Energieparameter, die die Sicherheitsbarrieren aufrechterhalten.
Kabelverschraubungen für Eigensicherheitssysteme müssen die galvanische Isolierung aufrechterhalten, zertifizierte Parameter für niedrige Kapazität und niedrige Induktivität bieten, eine ordnungsgemäße Erdung gewährleisten und entsprechende IS-Zertifizierungen tragen, um die Integrität der Sicherheitsbarriere zu erhalten und Zündquellen in explosionsgefährdeten Bereichen zu verhindern. Diese speziellen Anforderungen erfordern eine sorgfältige Auswahl auf der Grundlage von IS-Schaltkreisparametern, Gefahrenbereichsklassifizierungen und Spezifikationen für Sicherheitsbarrieren, um die Sicherheit des Personals und die Einhaltung von Vorschriften zu gewährleisten.
In meiner Zusammenarbeit mit Sicherheitsingenieuren, Instrumentierungsspezialisten und Anlagenmanagern in petrochemischen Anlagen in Texas, auf Offshore-Plattformen in der Nordsee und in Chemieanlagen im Nahen Osten habe ich gelernt, dass die richtige Auswahl von IS-Kabelverschraubungen buchstäblich über Leben und Tod entscheidet. Ich möchte Ihnen das entscheidende Wissen für die Auswahl von Kabelverschraubungen vermitteln, die die Integrität der Eigensicherheit gewährleisten.
Inhaltsübersicht
- Was sind die Grundsätze und Anforderungen der Eigensicherheit?
- Wie wirken sich Kabelverschraubungen auf die Integrität von IS-Schaltungen aus?
- Welche Zertifizierungen und Normen gelten für IS-Kabelverschraubungen?
- Wie wählt man IS-Kabelverschraubungen für verschiedene Anwendungen aus?
- Was sind die Installations- und Wartungsanforderungen?
- FAQs über Kabelverschraubungen mit Eigensicherheit
Was sind die Grundsätze und Anforderungen der Eigensicherheit?
Eigensicherheit1 Prinzipien zur Begrenzung der elektrischen Energie in Stromkreisen in explosionsgefährdeten Bereichen auf zündunfähige Werte durch Energiebegrenzung, galvanische Isolierung und Fehlerschutz. Dies erfordert spezielle Kabelverschraubungen, die diese Sicherheitsbarrieren aufrechterhalten, ohne zusätzliche Kapazitäten, Induktivitäten oder Leckagepfade einzuführen.
Das Verständnis der IS-Prinzipien ist von entscheidender Bedeutung, da jede Komponente, die die Energiebegrenzung oder -isolierung beeinträchtigt, Zündquellen schaffen kann, die das gesamte Sicherheitssystem außer Kraft setzen.
Grundlagen der Energiebegrenzung
Spannungsbegrenzung: IS-Systeme begrenzen die maximale Spannung, um eine Funkenzündung zu verhindern, in der Regel 28 V DC für die meisten Anwendungen, was Kabelverschraubungen erfordert, die keine Spannungsabfälle oder Isolationsdurchbrüche verursachen.
Aktuelle Begrenzung: Maximale Strombegrenzungen verhindern Erhitzungseffekte, die explosive Atmosphären entzünden könnten, wobei Kabelverschraubungen erforderlich sind, um niederohmige Pfade zu erhalten, ohne Stromkonzentrationspunkte zu schaffen.
Leistungsbegrenzung: Um eine Entzündung durch Erhitzung zu verhindern, sind Kabelverschraubungen mit verlustarmen Eigenschaften erforderlich, die keinen nennenswerten zusätzlichen Stromverbrauch für IS-Schaltungen verursachen.
Begrenzung der Energiespeicherung: Die Grenzen der kapazitiven und induktiven Energiespeicherung verhindern eine Zündung durch Entladung der gespeicherten Energie, so dass die elektrischen Parameter der Kabelverschraubungen für die Berechnung der Systemsicherheit entscheidend sind.
Anforderungen an die galvanische Isolierung
Isolierung der Erde: IS-Stromkreise müssen eine ordnungsgemäße Isolierung von der Erdung aufrechterhalten, was Kabelverschraubungen mit isolierter Montage oder spezielle Erdungsanordnungen erfordert, die die Sicherheitsbarrieren nicht beeinträchtigen.
Kreislauftrennung: Unterschiedliche IS-Stromkreise müssen voneinander isoliert werden, so dass Kabelverschraubungen erforderlich sind, die Kreuzkopplungen oder Interferenzen zwischen getrennten Sicherheitssystemen verhindern.
Integrität der Barriere: Sicherheitsbarrieren in sicheren Bereichen müssen die Isolierung von Stromkreisen in explosionsgefährdeten Bereichen aufrechterhalten, weshalb Kabelverschraubungen erforderlich sind, die diese kritische Trennung während der gesamten Installation aufrechterhalten.
Störungsschutz: IS-Systeme müssen unter Einzel- oder Mehrfachfehlerbedingungen sicher bleiben. Dies erfordert Kabelverschraubungen, die so ausgelegt sind, dass die Sicherheit auch bei Ausfall oder Beschädigung von Komponenten erhalten bleibt.
Einstufung von Gefahrenzonen
Zone 0/1/2 Anforderungen: Für die verschiedenen Gefahrenzonen gelten unterschiedliche Anforderungen an die IS-Ausrüstung, wobei die Kabelverschraubungen entsprechende Zertifizierungen für das kontinuierliche, intermittierende oder anormale Vorhandensein explosionsfähiger Atmosphäre benötigen.
Gasgruppen-Klassifikationen: Verschiedene explosive Gase (IIA, IIB, IIC) haben unterschiedliche Zündenergien, so dass Kabelverschraubungen mit geeigneten Energieparametern und Konstruktionsmaterialien für bestimmte Gasgefahren erforderlich sind.
Temperatur-Klassifizierungen: Die Temperaturgrenzwerte der Geräte (T1-T6) begrenzen die maximalen Oberflächentemperaturen, so dass Kabelverschraubungen mit entsprechenden Temperaturwerten und Wärmeableitungseigenschaften erforderlich sind.
Staubige Umgebungen: In staubgefährdeten Bereichen der Zone 20/21/22 sind Kabelverschraubungen mit entsprechendem Staubschutz und Oberflächentemperaturbegrenzungen für Anwendungen mit brennbarem Staub erforderlich.
Ahmed, ein Sicherheitsingenieur in einem großen petrochemischen Komplex in Saudi-Arabien, entdeckte während einer Anlagenerweiterung die entscheidende Bedeutung der richtigen Auswahl von IS-Kabelverschraubungen. Sein Team spezifizierte zunächst Standard-Messing-Kabelverschraubungen für neue Drucktransmitter-Installationen, ohne zu wissen, dass diese die Sicherheit der Anlage beeinträchtigen würden. galvanische Isolierung2 ihrer IS-Stromkreise. Bei der Sicherheitsüberprüfung vor der Inbetriebnahme stellten wir fest, dass die metallischen Kabelverschraubungen Erdungspfade erzeugten, die gegen die IS-Grundsätze verstießen und potenziell Zündquellen bilden konnten. Wir ersetzten sie durch zertifizierte IS-Kabelverschraubungen mit ordnungsgemäßen Isolationsbarrieren und einer kapazitätsarmen Konstruktion und stellten so sicher, dass die Sicherheitssysteme sowohl den örtlichen Vorschriften als auch den internationalen IS-Normen entsprachen. 😊
Wie wirken sich Kabelverschraubungen auf die Integrität von IS-Schaltungen aus?
Kabelverschraubungen beeinflussen die Integrität von IS-Schaltkreisen durch elektrische Parameter wie Kapazität, Induktivität und Ableitwiderstand, die in die Berechnungen von Sicherheitsbarrieren einbezogen werden müssen, und sorgen gleichzeitig für eine ordnungsgemäße Erdung und Isolationsbarrieren, die die Sicherheit des Systems gewährleisten.
Das Verständnis dieser elektrischen Auswirkungen ist von entscheidender Bedeutung, da Kabelverschraubungen die IS-Schaltungsparameter und Sicherheitsberechnungen erheblich beeinflussen können.
Überlegungen zu elektrischen Parametern
Kapazitätseffekte: Kabelverschraubungen fügen den IS-Stromkreisen eine zusätzliche Kapazität hinzu, die in die Berechnungen der Sicherheitsbarriere einbezogen werden muss, um sicherzustellen, dass die Gesamtkapazität des Stromkreises innerhalb der sicheren Grenzen für die jeweilige Gefahrenklassifizierung bleibt.
Auswirkungen der Induktion: Induktive Komponenten in Kabelverschraubungen können das Verhalten von IS-Stromkreisen und die Berechnungen der Energiespeicherung beeinflussen, was insbesondere bei Stromkreisen mit induktiven Lasten oder langen Kabelstrecken wichtig ist.
Leckage-Widerstand: Der Isolationswiderstand zwischen Leitern und Erde durch Kabelverschraubungen wirkt sich auf die Leistung der Sicherheitsbarriere aus und muss den in den IS-Normen und Sicherheitsberechnungen angegebenen Mindestwerten entsprechen.
Prävention von Erdschleifen: Eine unsachgemäße Erdung von Kabelverschraubungen kann zu Erdschleifen führen, die die Integrität des IS-Stromkreises beeinträchtigen und Störungen oder Sicherheitsrisiken in empfindliche Messsysteme einbringen.
Anforderungen an Isolierung und Erdung
Galvanische Isolierung Wartung: IS-Kabelverschraubungen müssen die ordnungsgemäße Isolierung zwischen Stromkreisen in explosionsgefährdeten Bereichen und geerdeten Gerätegehäusen aufrechterhalten und gleichzeitig die erforderliche mechanische Unterstützung und Abdichtung gegenüber der Umgebung gewährleisten.
Bildschirm-Erdung: Die Erdung des Kabelschirms über IS-Kabelverschraubungen erfordert spezielle Techniken, um die Integrität des IS zu erhalten und gleichzeitig die elektromagnetische Verträglichkeit und die Funktionen der Sicherheitserdung zu gewährleisten.
Äquipotentialausgleich: Die ordnungsgemäße Verbindung von metallischen Bauteilen durch IS-Kabelverschraubungen gewährleistet die elektrische Sicherheit bei gleichzeitiger Einhaltung der IS-Stromkreisisolierungsanforderungen.
Fehlerstrompfade: IS-Kabelverschraubungen müssen kontrollierte Fehlerstrompfade bieten, die den Betrieb der Sicherheitsbarriere nicht beeinträchtigen oder unter Fehlerbedingungen zusätzliche Zündquellen schaffen.
Auswirkungen auf Material und Konstruktion
Leitende Materialien: Metallische Kabelverschraubungen erfordern eine sorgfältige Prüfung der Erdungsvorkehrungen und der Isolationsanforderungen, um eine Beeinträchtigung der Integrität des IS-Stromkreises durch unbeabsichtigte leitende Pfade zu vermeiden.
Isolierende Materialien: Nichtmetallische Kabelverschraubungen können eine bessere IS-Isolierung bieten, müssen jedoch die Anforderungen an die mechanische Festigkeit, die Umweltbeständigkeit und die Flammenausbreitung für Anwendungen in explosionsgefährdeten Bereichen erfüllen.
Hybride Entwürfe: Einige IS-Kabelverschraubungen kombinieren metallische Festigkeit mit isolierenden Barrieren, um optimale mechanische und elektrische Leistung für anspruchsvolle Anwendungen zu bieten.
Oberflächenwiderstand: Oberflächenbehandlungen und Beschichtungen von Kabelverschraubungen wirken sich auf die elektrischen Parameter aus und müssen bei der Auslegung des IS-Systems und bei Sicherheitsberechnungen berücksichtigt werden.
Auswirkungen der Installationskonfiguration
| Einbauart | IS-Überlegungen | Anforderungen an die Kabelverschraubung | Auswirkungen auf die Sicherheit |
|---|---|---|---|
| Direkte Montage | Erdisolierung kritisch | Isolierte oder isolierte Ausführung | Hoch |
| Montage der Schranke | Aufrechterhaltung der Trennung sicher/gefährlich | Standard mit ordnungsgemäßer Erdung | Mittel |
| Abzweigdose | Isolierung mehrerer Stromkreise | Individuelle Kreislauftrennung | Hoch |
| Rohrleitungssystem | Durchgehender Erdungspfad | Gleichgewicht zwischen Bindung und Isolierung | Mittel |
Montagemethoden: Unterschiedliche Montagemethoden für Kabelverschraubungen wirken sich auf die IS-Schaltkreisparameter und Erdungsanordnungen aus und erfordern eine sorgfältige Prüfung der Anforderungen an die elektrische Kontinuität und Isolierung.
Kabelverlegung: Die Verlegung von IS-Kabeln durch Kabelverschraubungen wirkt sich auf die Schaltkreisparameter aus und muss Trennungsabstände, elektromagnetische Verträglichkeit und die Integrität der Sicherheitsbarrieren berücksichtigen.
Welche Zertifizierungen und Normen gelten für IS-Kabelverschraubungen?
Zu den Zertifizierungen der IS-Kabelverschraubungen gehören IECEx, ATEX, FM, CSA und andere nationale Zulassungen, die die Einhaltung der Normen für Eigensicherheit, einschließlich IEC 60079, EN 60079, und der regionalen Vorschriften für bestimmte Einstufung von Gefahrenzonen3 und Gasgruppenklassifikationen.
Ordnungsgemäße Zertifizierungen sind obligatorisch, da nicht zertifizierte Komponenten zum Erlöschen ganzer IS-Systemzulassungen führen können und im Falle von Zwischenfällen eine rechtliche Haftung nach sich ziehen.

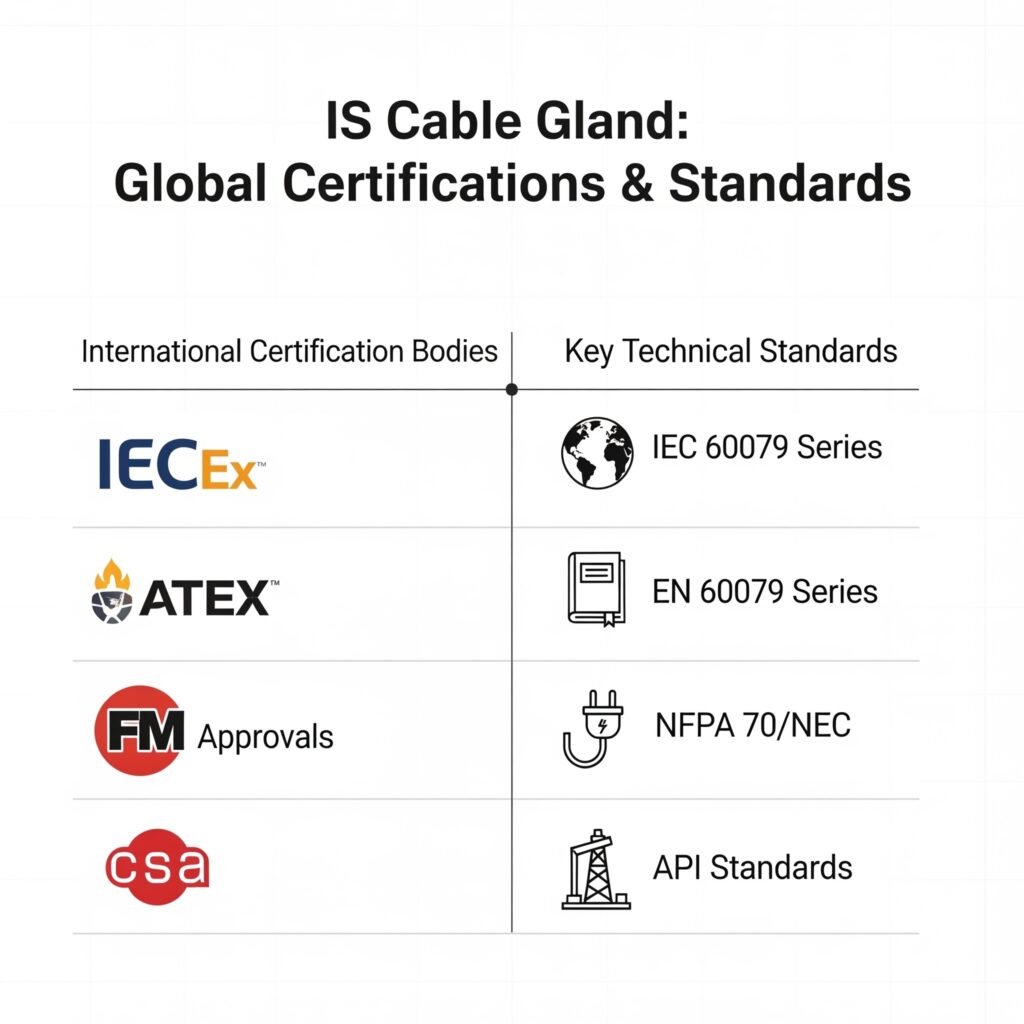

Internationale Zertifizierungsstellen
IECEx-Zertifizierung: Das Zertifizierungsprogramm der Internationalen Elektrotechnischen Kommission für explosionsgefährdete Bereiche bietet eine weltweite Anerkennung für IS-Kabelverschraubungen mit gegenseitiger Anerkennung zwischen den teilnehmenden Ländern.
ATEX-Richtlinie: Richtlinie der Europäischen Union über explosionsfähige Atmosphären, die die CE-Kennzeichnung und die Zertifizierung der benannten Stelle für IS-Kabelverschraubungen vorschreibt, die in europäischen Anlagen verwendet oder in EU-Märkte exportiert werden.
FM-Zulassungen: Factory Mutual-Zertifizierung für den nordamerikanischen Markt, die eine Zulassung für IS-Kabelverschraubungen in explosionsgefährdeten Bereichen der Klasse I, Division 1 und Division 2 ermöglicht.
CSA-Zertifizierung: Die Zertifizierung der Canadian Standards Association für den kanadischen Markt, die oft zusammen mit der FM-Zulassung für den vollständigen Zugang zum nordamerikanischen Markt erforderlich ist.
Regionale und nationale Normen
Reihe IEC 60079: Internationale Normen für Geräte für explosionsgefährdete Bereiche, einschließlich IS-Kabelverschraubungen, die Bau-, Prüf- und Anwendungsanforderungen für globale Märkte umfassen.
EN 60079 Reihe: Europäische harmonisierte Normen auf der Grundlage von IEC 60079 mit zusätzlichen europäischen Anforderungen, die für die ATEX-Konformität und die CE-Kennzeichnung von IS-Kabelverschraubungen vorgeschrieben sind.
NFPA 70/NEC: Anforderungen des National Electrical Code für IS-Installationen in den Vereinigten Staaten, die sich auf die Auswahl von Kabelverschraubungen und Installationspraktiken für amerikanische Projekte auswirken.
API-Normen: Normen des American Petroleum Institute für Anwendungen in der Öl- und Gasindustrie, die zusätzliche Anforderungen für IS-Kabelverschraubungen in vorgelagerten Erdölanlagen enthalten.
Zertifizierungsparameter und Kennzeichnungen
Entitätsparameter: IS-Kabelverschraubungen, die als "Entity"-Geräte zertifiziert sind, enthalten elektrische Parameter (Co, Lo, Ro), die bei der Berechnung der Systemsicherheit und der Auswahl der Barrieren berücksichtigt werden müssen.
Einfacher Apparat: Einige Kabelverschraubungen gelten als "Einfacher Apparat4" mit inhärent sicheren elektrischen Parametern, die nicht in die Berechnung der Sicherheitsbarriere einbezogen werden müssen.
Temperatur-Codes: Die Zertifizierungskennzeichnung umfasst die Temperaturklasse (T1-T6), die die maximale Oberflächentemperatur unter normalen und fehlerhaften Bedingungen für bestimmte Installationsumgebungen angibt.
Bewertungen der Gasgruppe: Die Zertifizierung umfasst eine Gasgruppenklassifizierung (IIA, IIB, IIC), die die Eignung für verschiedene explosive Gasumgebungen mit unterschiedlichen Zündenergieanforderungen angibt.
Dokumentation und Rückverfolgbarkeit
Konformitätsbescheinigung: Ordnungsgemäße Dokumentation, die belegt, dass die IS-Kabeldrüse den geltenden Normen und Zertifizierungen entspricht, die für die behördliche Genehmigung und den Versicherungsschutz erforderlich sind.
Installationsanweisungen: Zertifizierte Installationsverfahren, die eine ordnungsgemäße Installation der IS-Kabelverschraubungen gewährleisten und die Gültigkeit der Zertifizierung sowie die Integrität der Systemsicherheit aufrechterhalten.
Parameter-Deklarationen: Dokumentation der elektrischen Parameter, die für IS-Systemberechnungen und die Auswahl von Sicherheitsbarrieren erforderlich sind, einschließlich Kapazitäts-, Induktivitäts- und Widerstandswerte.
Wartungsanforderungen: Zertifizierungspflichtige Wartungsverfahren und Inspektionsintervalle, um die Einhaltung der Vorschriften und die Sicherheit während der gesamten Lebensdauer zu gewährleisten.
Marcus, der für die Instrumentierung einer großen chemischen Verarbeitungsanlage in Rotterdam, Niederlande, zuständig ist, lernte die Komplexität der Zertifizierung während eines Projekts zur Modernisierung der Anlage kennen. Sein Team benötigte IS-Kabelverschraubungen für neue Analysegeräte, stellte aber fest, dass die Produkte des bisherigen Lieferanten nur eine ATEX-Zertifizierung hatten, während die Sicherheitsbarrieren eine IECEx-Zertifizierung5 Entitätsparameter für die Systemberechnungen. Die Nichtübereinstimmung hätte teure Änderungen an den Sicherheitsbarrieren oder eine Neukonstruktion des Systems erfordert. Wir lieferten IS-Kabelverschraubungen mit ATEX- und IECEx-Zertifizierungen, einschließlich der entsprechenden Dokumentation der Entity-Parameter, und ermöglichten so eine nahtlose Integration in die bestehenden Sicherheitssysteme, während gleichzeitig alle europäischen Vorschriften erfüllt wurden.
Wie wählt man IS-Kabelverschraubungen für verschiedene Anwendungen aus?
Die Auswahl von IS-Kabelverschraubungen erfordert eine Analyse der Schaltkreisparameter, der Klassifizierung von Gefahrenbereichen, der Umgebungsbedingungen und der Anforderungen an Sicherheitsbarrieren, um geeignete Zertifizierungen, elektrische Parameter, Materialien und Konstruktionsmerkmale auszuwählen, die die Integrität der Eigensicherheit für bestimmte Anwendungen gewährleisten.
Verschiedene IS-Anwendungen haben einzigartige Anforderungen, die sich auf die Auswahl der Kabelverschraubungen und die Überlegungen zur Systemintegration auswirken.
Anwendungen der Prozessinstrumentierung
Druckmessumformer: IS-Druckmessumformer erfordern Kabelverschraubungen mit niedriger Kapazität und eine ordnungsgemäße Schirmerdung, um die Signalintegrität aufrechtzuerhalten und gleichzeitig die Leistung der Sicherheitsbarriere in Anwendungen der Zone 1 zu erhalten.
Temperatursensoren: RTD- und Thermoelementschaltungen benötigen IS-Kabelverschraubungen mit minimalen thermischen Effekten und angemessener Isolierung, um Messfehler zu vermeiden und gleichzeitig die Integrität der IS-Schaltung zu erhalten.
Durchflussmessgeräte: Elektromagnetische und Ultraschall-Durchflussmessgeräte erfordern IS-Kabelverschraubungen mit EMV-Kompatibilität und geeigneten Erdungsanordnungen, um Störungen zu vermeiden und gleichzeitig Sicherheitsbarrieren zu erhalten.
Analytische Instrumente: Gaschromatographen und Analysegeräte benötigen IS-Kabelverschraubungen mit extrem geringer Leckage und Verschmutzungsresistenz für genaue Messungen in gefährlichen Umgebungen.
Integration von Kontrollsystemen
DCS-Integration: Verteilte Steuerungssysteme erfordern IS-Kabelverschraubungen, die mit bestimmten Sicherheitsbarrieretypen und Kommunikationsprotokollen kompatibel sind und gleichzeitig die systemweite IS-Integrität aufrechterhalten.
PLC-Systeme: Speicherprogrammierbare Steuerungen mit IS-E/A-Modulen benötigen Kabelverschraubungen, die die digitale Kommunikation unterstützen und gleichzeitig eine angemessene Isolierung und elektromagnetische Verträglichkeit gewährleisten.
Sicherheitsinstrumentierte Systeme: Sicherheitssysteme mit SIL-Einstufung erfordern IS-Kabelverschraubungen mit entsprechenden Zuverlässigkeitseinstufungen und Fehlermodus-Charakteristika, die die Sicherheitsintegrität des Gesamtsystems unterstützen.
Drahtlose Systeme: Drahtlose IS-Sender benötigen Kabelverschraubungen, die Antennenanschlüsse aufnehmen können und gleichzeitig die Anforderungen an die HF-Leistung und die Eigensicherheit erfüllen.
Umwelt- und Installationsaspekte
Offshore-Plattformen: Meeresumgebungen erfordern IS-Kabelverschraubungen mit hervorragender Korrosionsbeständigkeit, in der Regel aus Edelstahl mit entsprechenden Zertifizierungen für Salzsprühnebel und extreme Wetterbedingungen.
Chemische Verarbeitung: Aggressive chemische Umgebungen erfordern IS-Kabelverschraubungen mit speziellen Materialien und Beschichtungen, die bestimmten Chemikalien widerstehen und gleichzeitig die elektrischen Parameter und Zertifizierungen aufrechterhalten.
Hochtemperaturanwendungen: In Raffinerien und petrochemischen Anlagen können IS-Kabelverschraubungen mit erhöhten Temperaturwerten und thermischer Stabilität für die Installation heißer Prozessanlagen erforderlich sein.
Schwingungsbelastete Umgebungen: Kompressorstationen und rotierende Geräte erfordern IS-Kabelverschraubungen mit erhöhter mechanischer Festigkeit und Vibrationsbeständigkeit, um ein Lösen oder Versagen zu verhindern.
Kompatibilität der Kabeltypen
| Kabel Typ | IS-Überlegungen | Drüsenanforderungen | Typische Anwendungen |
|---|---|---|---|
| Instrumentierung | Niedrige Kapazität kritisch | Parameter der Entität angegeben | Messumformer, Analysatoren |
| Thermoelement | Minimale thermische Auswirkungen | Konstruktion mit geringer thermischer Masse | Messung der Temperatur |
| Lichtwellenleiter | Wartung der Isolierung | Nicht-leitende Konstruktion | Hochgeschwindigkeitsdaten |
| Gepanzert | Kontinuität der Erde | Ordnungsgemäßer Abschluss der Panzerung | Raue Umgebungen |
Multicore-Kabel: IS-Anwendungen mit mehreren Stromkreisen erfordern Kabelverschraubungen, die eine ordnungsgemäße Trennung und Isolierung zwischen verschiedenen IS-Stromkreisen innerhalb derselben Kabeleinführung gewährleisten.
Hybridkabel: Leistungs- und Signalkombinationen in IS-Anwendungen erfordern spezielle Kabelverschraubungen, die eine ordnungsgemäße Isolierung gewährleisten und gleichzeitig unterschiedliche Leitertypen und Isolationsanforderungen berücksichtigen.
Was sind die Installations- und Wartungsanforderungen?
Die Installation und Wartung von IS-Kabeldurchführungen erfordert die strikte Einhaltung von Zertifizierungsanforderungen, ordnungsgemäßen Erdungsverfahren, regelmäßigen Inspektionsplänen und Dokumentationsverfahren, um die kontinuierliche Einhaltung von Eigensicherheitsstandards und gesetzlichen Anforderungen zu gewährleisten.
Eine ordnungsgemäße Installation und Wartung ist von entscheidender Bedeutung, da unsachgemäße Verfahren die Integrität des IS beeinträchtigen und Sicherheitsrisiken schaffen können.
Bewährte Praktiken bei der Installation
Einhaltung der Zertifizierung: Alle Installationsverfahren müssen den zertifizierten Installationsanweisungen folgen, um die IS-Kabeldurchführungsgenehmigungen und die Systemsicherheit während des gesamten Installationsprozesses zu gewährleisten.
Erdungsmaßnahmen: Ordnungsgemäße Erdungsvorkehrungen gemäß den IS-Normen und den örtlichen Elektrovorschriften, die die Sicherheit gewährleisten, ohne die Anforderungen an die Isolierung des IS-Stromkreises zu beeinträchtigen.
Drehmoment-Spezifikationen: Präzise Anwendung des Drehmoments gemäß den Herstellerangaben, um eine ordnungsgemäße Abdichtung und einen elektrischen Kontakt zu gewährleisten, ohne die IS-Kabelverschraubungskomponenten oder Zertifizierungen zu beschädigen.
Umweltfreundliche Versiegelung: Geeignete Versiegelungstechniken zur Aufrechterhaltung der IP-Schutzarten und zur Verhinderung des Eindringens von Feuchtigkeit oder Verunreinigungen, die die IS-Schaltungsparameter oder die Sicherheitsleistung beeinträchtigen könnten.
Anforderungen an Inspektion und Prüfung
Visuelle Inspektionen: Regelmäßige visuelle Inspektionen, um physische Schäden, Korrosion oder Verschlechterungen zu erkennen, die die Leistung oder Sicherheit der IS-Kabelverschraubung beeinträchtigen könnten.
Elektrische Prüfung: Regelmäßige Überprüfung der elektrischen Parameter, einschließlich Isolationswiderstands-, Durchgangs- und Erdungstests, um die kontinuierliche Einhaltung der IS-Anforderungen zu gewährleisten.
Überprüfung der Zertifizierung: Regelmäßige Überprüfung der Zertifizierungsdokumentation und des Konformitätsstatus, um die fortdauernde Gültigkeit und die Einhaltung der Vorschriften während der gesamten Nutzungsdauer sicherzustellen.
Umweltüberwachung: Bewertung der Umgebungsbedingungen, die die Leistung von IS-Kabelverschraubungen beeinträchtigen könnten, einschließlich Temperatur, Feuchtigkeit, chemische Belastung und mechanische Beanspruchung.
Dokumentation und Aufbewahrung von Unterlagen
Installationsprotokolle: Detaillierte Dokumentation der IS-Kabelverschraubungsinstallation, einschließlich Zertifizierungsnummern, Installationsverfahren, Testergebnisse und Überprüfung der Einhaltung von Vorschriften und Versicherungsanforderungen.
Wartungsprotokolle: Umfassende Wartungsaufzeichnungen mit Inspektionsergebnissen, Testdaten, Reparaturen und Ersatzbeschaffungen zum Nachweis der kontinuierlichen Einhaltung der Vorschriften und zur Unterstützung der Zuverlässigkeitsanalyse.
Veränderungsmanagement: Ordnungsgemäße Dokumentation und Genehmigungsverfahren für alle Änderungen an IS-Kabeldurchführungen, die die Sicherheitsintegrität oder die Einhaltung der Zertifizierungsvorschriften beeinträchtigen könnten.
Verfahren für Notfälle: Klare Verfahren für die Reaktion auf Ausfälle oder Schäden an IS-Kabeldurchführungen, die Sicherheitssysteme beeinträchtigen oder gefährliche Bedingungen schaffen könnten.
Schlussfolgerung
Die Auswahl von Kabelverschraubungen für Eigensicherheitssysteme erfordert ein tiefes Verständnis der IS-Prinzipien, der Zertifizierungsanforderungen und der anwendungsspezifischen Überlegungen. Der Erfolg hängt von der Auswahl ordnungsgemäß zertifizierter Komponenten mit geeigneten elektrischen Parametern und der Umsetzung korrekter Installations- und Wartungsverfahren ab, die die Sicherheitsintegrität während der gesamten Lebensdauer des Systems gewährleisten.
Bei Eigensicherheitsanwendungen geht es buchstäblich um Leben und Tod. Die richtige Auswahl und Implementierung von Kabelverschraubungen ist daher entscheidend für die Sicherheit des Personals und die Einhaltung von Vorschriften. Wir bei Bepto sind uns der entscheidenden Bedeutung der Eigensicherheit bewusst und bieten zertifizierte IS-Kabelverschraubungen mit entsprechender Dokumentation und technischem Support an, um sichere und vorschriftsmäßige Installationen zu gewährleisten. Unser Team arbeitet eng mit Sicherheitsingenieuren zusammen, um die richtige Auswahl und Implementierung von IS-Kabelverschraubungen zu gewährleisten, die die Sicherheitsintegrität aufrechterhalten und gleichzeitig die betrieblichen Anforderungen erfüllen.
FAQs über Kabelverschraubungen mit Eigensicherheit
F: Was ist der Unterschied zwischen IS-Kabelverschraubungen und explosionsgeschützten Kabelverschraubungen?
A: IS-Kabelverschraubungen gewährleisten die Eigensicherheit durch Energiebegrenzung und Isolierung, während explosionsgeschützte Kabelverschraubungen Explosionen in Gehäusen eindämmen. IS-Systeme verhindern eine Zündung durch Energiebegrenzung, während explosionssichere Systeme Zündeffekte durch eine robuste Konstruktion eindämmen.
F: Benötige ich spezielle Zertifizierungen für IS-Kabelverschraubungen?
A: Ja, IS-Kabelverschraubungen erfordern spezifische Zertifizierungen wie IECEx, ATEX, FM oder CSA, je nach Standort und Anwendung. Diese Zertifizierungen bestätigen die Einhaltung der Normen für Eigensicherheit und enthalten elektrische Parameter, die für die Berechnung der Sicherheitsbarriere erforderlich sind.
F: Wie berechne ich die Kabelverschraubungsparameter für IS-Systeme?
A: Beziehen Sie die Werte für Kapazität, Induktivität und Widerstand der Kabelverschraubung zusammen mit den Parametern für Kabel und Feldgeräte in Ihre Berechnungen für die Sicherheitsbarriere ein. Die Gesamtparameter des Stromkreises müssen innerhalb der sicheren Grenzen bleiben, die durch die Sicherheitsbarrieren und die Klassifizierung des Gefahrenbereichs vorgegeben sind.
F: Kann ich metallische Kabelverschraubungen in IS-Anwendungen verwenden?
A: Ja, aber metallische IS-Kabelverschraubungen erfordern eine ordnungsgemäße Erdung und Isolierung, um die Integrität des IS-Stromkreises zu gewährleisten. Einige Anwendungen können eine isolierte Montage oder spezielle Erdungstechniken erfordern, um die Sicherheitsbarrieren nicht zu gefährden.
F: Wie oft sollten IS-Kabelverschraubungen überprüft werden?
A: Die Häufigkeit der Inspektionen hängt von den Umgebungsbedingungen und den behördlichen Vorschriften ab und reicht in der Regel von monatlich in rauen Umgebungen bis jährlich in kontrollierten Umgebungen. Befolgen Sie die Empfehlungen des Herstellers und die örtlichen Vorschriften für spezifische Inspektionszeitpläne und -verfahren.
-
