Wie wählt man die richtigen Kabelverschraubungen für Daten- und Koaxialkabel aus?

Eine unsachgemäße Auswahl der Kabelverschraubungen für Daten- und Koaxialkabel führt zu einer Signalverschlechterung, elektromagnetische Störung¹und Netzwerkausfälle, die zu kostspieligen Ausfallzeiten, verminderter Datenübertragungsqualität und beeinträchtigter Systemleistung führen, während unzureichende Abschirmung und Abdichtung zu Feuchtigkeitseintritt, Korrosion und vorzeitigem Kabelausfall in kritischen Kommunikationssystemen führen. Viele Ingenieure tun sich schwer mit der Auswahl geeigneter Verschraubungen für empfindliche Datenkabel und entscheiden sich oft für Standardlösungen, die weder die Signalintegrität noch einen angemessenen EMV-Schutz gewährleisten.

Die Auswahl der richtigen Kabelverschraubungen für Daten- und Koaxialkabel erfordert ein Verständnis der Anforderungen an die Signalintegrität, die EMV-Abschirmung, den Umweltschutz und die Kabelspezifikationen. EMV-Kabelverschraubungen bieten eine durchgängige 360-Grad-Abschirmung, eine angemessene Impedanzanpassung und eine Abdichtung gegen Umwelteinflüsse, um eine zuverlässige Hochfrequenz-Signalübertragung und elektromagnetische Verträglichkeit in Datenkommunikationssystemen zu gewährleisten. Der Erfolg hängt von der Abstimmung der Verschraubungseigenschaften auf die spezifischen Kabeltypen und Anwendungsanforderungen ab.

Durch meine Zusammenarbeit mit Netzwerkingenieuren in Finanzhandelsräumen in London, Telekommunikationseinrichtungen in Seoul und Rechenzentren im gesamten Nahen Osten habe ich gelernt, dass die richtige Auswahl von Kabelverschraubungen entscheidend für die Aufrechterhaltung der Signalqualität und Systemzuverlässigkeit in modernen Datenkommunikationsanlagen ist. Lassen Sie mich Ihnen die wesentlichen Kenntnisse für die Auswahl der optimalen Verschraubungen für Ihre Daten- und Koaxialkabelanwendungen vermitteln.

Inhaltsübersicht

• Was ist der Unterschied zwischen Daten- und Koaxialkabelverschraubungen?
• Wie wählt man EMV-Kabelverschraubungen für die Signalintegrität aus?
• Welchen Umweltschutz brauchen Datenkabel?
• Wie können Sie eine ordnungsgemäße Installation und Leistung sicherstellen?
• Was sind häufige Fehler bei der Auswahl und welche Lösungen gibt es?
• FAQs über Kabelverschraubungen für Daten- und Koaxialkabel

Was ist der Unterschied zwischen Daten- und Koaxialkabelverschraubungen?

Daten- und Koaxialkabelverschraubungen unterscheiden sich von Standard-Stromkabelverschraubungen durch die elektromagnetische Abschirmung, die Aufrechterhaltung der Signalintegrität, die präzise Kabelklemmung ohne Quetschung empfindlicher Leiter und die Sicherstellung einer 360-Grad-Abschirmung. Das spezielle Design berücksichtigt empfindliche Kabelkonstruktionen und bietet gleichzeitig Umweltschutz und EMV-Konformität für Hochfrequenzsignalübertragungsanwendungen.

Das Verständnis dieser Unterschiede ist von entscheidender Bedeutung, da Datenkabel besondere Anforderungen stellen, denen Standard-Kabelverschraubungen nicht gerecht werden können.

Anforderungen an die Signalintegrität

Impedanzkontrolle: Daten- und Koaxialkabel erfordern präzise Impedanzanpassung² (typischerweise 50Ω oder 75Ω), der durch die Kabelverschraubung eingehalten werden muss, um Signalreflexionen und Übertragungsverluste zu vermeiden.

Leistung bei hohen Frequenzen: Moderne Datensysteme arbeiten mit Frequenzen von bis zu mehreren GHz und erfordern Kabelverschraubungen, die die elektrische Leistung über das gesamte Frequenzspektrum aufrechterhalten, ohne Signalverzerrungen zu verursachen.

Geringe Einfügungsdämpfung: Kabelverschraubungen müssen die Signaldämpfung minimieren und in der Regel weniger als 0,1 dB Einfügungsdämpfung bei Betriebsfrequenzen aufweisen, um Signalstärke und -qualität zu erhalten.

Optimierung der Rückflussdämpfung: Die richtige Impedanzanpassung sorgt für eine minimale Signalreflexion und erreicht in der Regel eine Rückflussdämpfung von mehr als -20 dB für eine optimale Übertragungsleistung.

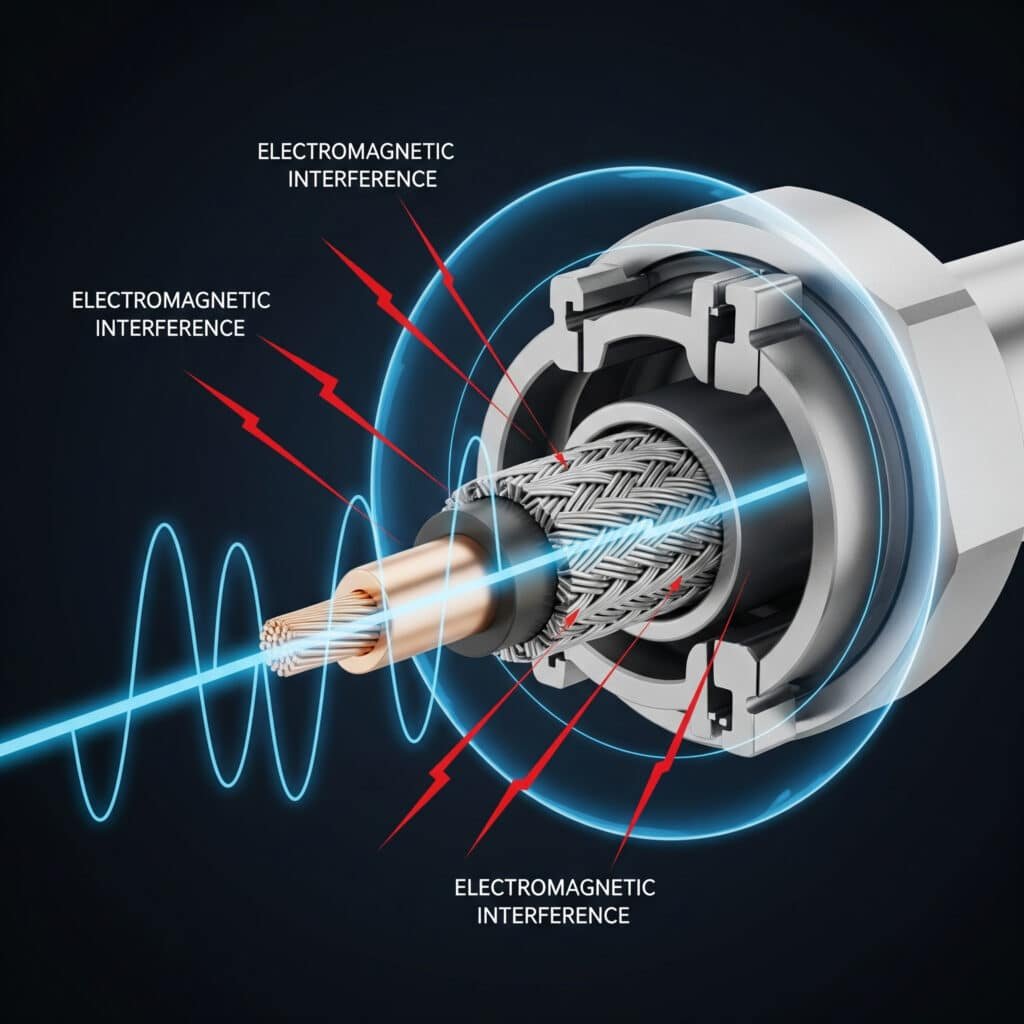

EMV-Abschirmungseigenschaften

Kontinuierliche 360-Grad-Abschirmung: EMV-Kabelverschraubungen bieten eine vollständige elektromagnetische Abschirmung um den Kabeleintrittspunkt herum, wodurch die Integrität der Kabelabschirmung erhalten bleibt und das Eindringen oder Austreten von EMI verhindert wird.

Leitende Materialien: Messing, Aluminium oder spezielle leitfähige Kunststoffe sorgen für eine ordnungsgemäße elektrische Kontinuität zwischen der Kabelabschirmung und der Gehäusemasse, um eine effektive EMV-Leistung zu gewährleisten.

Wirksamkeit der Abschirmung: Hochwertige EMV-Verschraubungen erreichen 60-80dB Abschirmwirkung³ über weite Frequenzbereiche und erfüllen strenge Anforderungen an die elektromagnetische Verträglichkeit.

Erdungsanschluss: Zuverlässige Verbindung zwischen der Kabelabschirmung und der Gerätemasse durch den Verschraubungskörper, die für eine ordnungsgemäße EMV-Leistung und Sicherheit unerlässlich ist.

Überlegungen zur Kabelkonstruktion

Schutz von empfindlichen Leitern: Datenkabel enthalten kleine, zerbrechliche Leiter, die sanfte Klemmmechanismen erfordern, um Schäden bei der Installation und Wartung zu vermeiden.

Dielektrische Konservierung: Beibehaltung der dielektrischen Eigenschaften des Kabels durch richtige Kompression ohne übermäßiges Anziehen, das die Impedanzmerkmale verändern könnte.

Multi-Kabel Unterkunft: Bei vielen Datenanwendungen werden mehrere Kabel durch einen einzigen Einführungspunkt geführt, so dass spezielle Kabelverschraubungen erforderlich sind.

Kompatibilität des Kabelmantels: Unterschiedliche Kabelmantelmaterialien (PVC, LSZH, plenum-rated) erfordern kompatible Verschraubungsmaterialien und Klemmmechanismen.

Spezialisierte Designmerkmale

Erleichterung der Belastung: Eine ordnungsgemäße Zugentlastung verhindert die Beschädigung von Kabeln durch Vibrationen, Temperaturschwankungen und mechanische Beanspruchung, ohne die elektrische Leistung zu beeinträchtigen.

Umweltfreundliche Versiegelung: IP-Schutz bei gleichzeitiger Aufrechterhaltung der EMV-Leistung, was oft spezielle Dichtungsmaterialien und -konstruktionen erfordert.

Werkzeugfreie Installation: Viele Datenkabelverschraubungen lassen sich werkzeuglos montieren, um die Installation vor Ort zu vereinfachen und das Risiko zu verringern, dass empfindliche Kabel zu fest angezogen werden.

Modularer Aufbau: Auswechselbare Komponenten ermöglichen die Anpassung an verschiedene Kabeltypen und -größen innerhalb derselben Verschraubungsfamilie.

David, ein Netzwerkinfrastrukturmanager bei einem großen Finanzdienstleistungsunternehmen in Frankfurt, hatte immer wieder Probleme mit der Netzwerkleistung seiner Hochfrequenzhandelssysteme, wo Koaxialkabel in die Gerätegehäuse eingeführt wurden. Die vorhandenen Standardkabelverschraubungen verursachten Signalreflexionen und EMI-Probleme, die die Latenzzeit des Handelssystems um Mikrosekunden beeinträchtigten - ein kritischer Faktor bei Hochfrequenzhandelsgeschäften. Nach einer Analyse der Anforderungen an die Signalintegrität spezifizierten wir EMV-Kabelverschraubungen mit geeigneter 50-Ω-Impedanzanpassung und hervorragender Abschirmwirkung. Die Aufrüstung beseitigte Signalreflexionen, reduzierte die EMI um 40 dB und verbesserte die Konsistenz der Systemlatenz, was sich direkt auf die Handelsleistung und die Rentabilität auswirkte 😊.

Wie wählt man EMV-Kabelverschraubungen für die Signalintegrität aus?

Die Auswahl von EMV-Kabelverschraubungen für die Signalintegrität erfordert die Anpassung der Impedanzspezifikationen an die Kabeleigenschaften, die Auswahl geeigneter Abschirmungsmaterialien und -konstruktionen, die Sicherstellung eines angemessenen Frequenzgangs und die Überprüfung der Umweltverträglichkeit, wobei die Messing- oder Aluminiumkonstruktion eine optimale Leitfähigkeit gewährleistet und spezielle Dichtungsmaterialien sowohl die EMV-Leistung als auch die Umweltabdichtung für eine zuverlässige Datenübertragung sicherstellen.

Die richtige Auswahl der EMV-Durchführungen ist von entscheidender Bedeutung, da selbst kleine Impedanzfehlanpassungen oder Abschirmungslücken die Signalqualität bei Hochfrequenzanwendungen erheblich beeinträchtigen können.

Anforderungen an die Impedanzanpassung

50Ω-Systeme: Die meisten Datenkommunikationssysteme arbeiten mit einer Impedanz von 50Ω, so dass zur Vermeidung von Signalreflexionen Kabelverschraubungen erforderlich sind, die speziell für diese charakteristische Impedanz ausgelegt sind.

75Ω Anwendungen: Bei Video- und einigen HF-Anwendungen werden 75-Ω-Systeme verwendet, so dass zur Aufrechterhaltung der Signalintegrität Verschraubungen erforderlich sind, die für diese Impedanz ausgelegt sind.

Impedanztoleranz: Hochwertige EMV-Verschraubungen sorgen dafür, dass die Impedanz über den gesamten Betriebsfrequenzbereich innerhalb von ±2Ω der Nennwerte bleibt, um eine optimale Leistung zu gewährleisten.

Frequenzgang: In modernen Hochgeschwindigkeits-Datensystemen muss die Impedanzanpassung über das gesamte Betriebsfrequenzspektrum von DC bis zu mehreren GHz aufrechterhalten werden.

Kriterien für die Abschirmungsleistung

Bewertungen der Abschirmungseffektivität: Wählen Sie Verschraubungen mit einer Abschirmwirkung, die Ihren EMV-Anforderungen entspricht, in der Regel 60-80 dB für die meisten Datenanwendungen.

Frequenzbereich: Stellen Sie sicher, dass die Abschirmungsleistung Ihren Betriebsfrequenzbereich abdeckt, da viele moderne Anwendungen eine Wirksamkeit bis zu 6 GHz oder höher erfordern.

Übertragungsimpedanz: Die niedrige Übertragungsimpedanz (typischerweise <1mΩ bei 100MHz) gewährleistet eine minimale Kopplung zwischen externen Störungen und internen Signalen.

Kontinuität der Abschirmung: Überprüfen Sie die Kontinuität der 360-Grad-Abschirmung durch eine ordnungsgemäße Verbindung zwischen der Kabelabschirmung, dem Verschraubungskörper und der Gehäusemasse.

Materialauswahl für EMC-Leistung

Messing Konstruktion: Aufgrund seiner hervorragenden Leitfähigkeit und Korrosionsbeständigkeit ist Messing ideal für die meisten EMV-Anwendungen und bietet eine zuverlässige Langzeitleistung.

Aluminium Optionen: Hervorragende Leitfähigkeit und geringeres Gewicht, vorteilhaft für Anwendungen, bei denen das Gewicht entscheidend ist und die Korrosionsumgebung kontrolliert werden muss.

Leitfähige Kunststoffe: Spezialisierte Kunststoffe mit leitfähigen Füllstoffen bieten Korrosionsbeständigkeit und elektrische Leistung für bestimmte Umweltbedingungen.

Materialien der Dichtung: Leitfähige Dichtungen (häufig silbergefülltes Silikon) gewährleisten sowohl die Abdichtung gegen Umwelteinflüsse als auch die EMV-Leistung über verschiedene Temperaturbereiche hinweg.

Designmerkmale für Signalintegrität

Niedrigprofilige Designs: Minimieren Sie Diskontinuitäten im Signalweg, die Reflexionen oder Impedanzschwankungen verursachen könnten, die die Signalqualität beeinträchtigen.

Präzisionsfertigung: Enge Toleranzen gewährleisten eine gleichbleibende Impedanz und eine zuverlässige elektrische Leistung bei allen Produktionsmengen.

Kontakt Verlässlichkeit: Mehrere Kontaktpunkte zwischen Kabelschirm und Verschraubungskörper sorgen für eine zuverlässige elektrische Verbindung trotz Temperaturschwankungen und Vibrationen.

Kabelunterstützung: Eine ordnungsgemäße Kabelführung verhindert mechanische Belastungen, die die elektrische Leistung beeinträchtigen oder empfindliche Datenkabel beschädigen könnten.

Auswahlmatrix für gängige Anwendungen

Art der Anwendung	Impedanz	Frequenzbereich	Empfohlene Drüse	Wesentliche Merkmale
Ethernet/LAN	50Ω	DC-1GHz	EMC-Messing	Multikabel, IP67
Koaxial RF	50Ω/75Ω	DC-6GHz	Präzision EMC	Geringe Einfügungsdämpfung
Video-Systeme	75Ω	DC-3GHz	EMC mit Dichtung	Impedanzangepasst
Hochgeschwindigkeitsdaten	50Ω	DC-10GHz	Premium EMC	Ultra-niedriger Verlust
Industrielle Kommunikation	50Ω	DC-100MHz	Widerstandsfähiges EMC	Umweltfreundlich bewertet

Welchen Umweltschutz brauchen Datenkabel?

Datenkabel erfordern einen Schutz vor Umwelteinflüssen, wie z. B. Schutz vor dem Eindringen von Feuchtigkeit (Schutzart IP65/IP67), Temperaturbeständigkeit, UV-Beständigkeit für Anwendungen im Freien, Chemikalienbeständigkeit in industriellen Umgebungen und Vibrationsschutz. Kabelverschraubungen bieten abgedichtete Einführungsstellen, die sowohl den Schutz vor Umwelteinflüssen als auch die Signalintegrität gewährleisten und gleichzeitig den spezifischen Konstruktions- und Leistungsanforderungen empfindlicher Datenübertragungskabel gerecht werden.

Der Schutz vor Umwelteinflüssen ist von entscheidender Bedeutung, da Datenkabel oft empfindlicher auf Umwelteinflüsse reagieren als Stromkabel und spezielle Schutzstrategien erfordern.

Schutz vor Feuchtigkeit und Eindringen

IP-Anforderungen: Die meisten Datenkabelanwendungen erfordern Schutzart IP65 oder IP67⁴ um das Eindringen von Feuchtigkeit zu verhindern, die Signalverschlechterung und Korrosion verursachen kann.

Auswahl des Dichtungsmaterials: Dichtungsmaterialien müssen eine zuverlässige Abdichtung gewährleisten und gleichzeitig die EMV-Leistung aufrechterhalten, was häufig leitfähige Elastomere oder spezielle Verbindungen erfordert.

Verhinderung von Kondenswasserbildung: Eine ordnungsgemäße Abdichtung verhindert die Bildung von Kondenswasser im Inneren von Gehäusen, das Kurzschlüsse oder Korrosion in empfindlichen elektronischen Geräten verursachen könnte.

Langfristige Dichtungsintegrität: Die Dichtungsmaterialien müssen ihre Wirksamkeit während der gesamten Lebensdauer trotz Temperaturschwankungen, UV-Bestrahlung und chemischer Belastung beibehalten.

Überlegungen zur Temperatur

Betriebstemperaturbereich: Datenkabelverschraubungen müssen in weiten Temperaturbereichen funktionieren, typischerweise -40°C bis +85°C bei Außenanwendungen.

Thermische Ausdehnung: Unterschiedliche Ausdehnungsgeschwindigkeiten von Verschraubungsmaterialien, Kabeln und Gehäusen müssen berücksichtigt werden, ohne die Dichtungen oder die elektrische Leistung zu beeinträchtigen.

Temperaturzyklen: Wiederholte Temperaturwechsel können Dichtungsmaterialien und elektrische Verbindungen belasten, was eine robuste Konstruktion und Materialauswahl erfordert.

Wärmeableitung: Einige Datenanwendungen mit hoher Leistung erzeugen erhebliche Wärme, die abgeleitet werden muss, ohne die Signalintegrität oder die Umweltabdichtung zu beeinträchtigen.

Chemikalien- und Umweltbeständigkeit

Industrielle Chemikalien: In Produktions- und Prozessumgebungen sind Kabel verschiedenen Chemikalien ausgesetzt, die Standardmaterialien angreifen können, so dass eine chemikalienbeständige Verschraubungskonstruktion erforderlich ist.

UV-Beständigkeit: Für Installationen im Freien sind UV-stabile Materialien erforderlich, um eine Zersetzung durch Sonneneinstrahlung über längere Zeiträume zu verhindern.

Beständigkeit gegen Salzsprühnebel: Marine- und Küstenanwendungen erfordern korrosionsbeständige Materialien und Beschichtungen, um Salzsprühnebel und hoher Luftfeuchtigkeit standzuhalten.

Reinigungsmittel: Anwendungen in der Lebensmittelverarbeitung und der Pharmazie erfordern Beständigkeit gegen aggressive Reinigungschemikalien und Desinfektionsmittel.

Anforderungen an den mechanischen Schutz

Vibrationsbeständigkeit: Bei industriellen und mobilen Anwendungen sind Kabelverschraubungen ständigen Vibrationen ausgesetzt, die die Verbindungen lockern und die Abdichtung beeinträchtigen können.

Aufprallschutz: Die robuste Konstruktion schützt vor mechanischen Stößen, die empfindliche Datenkabel beschädigen oder die Umweltabdichtung beeinträchtigen könnten.

Kabel-Zugentlastung: Eine ordnungsgemäße Zugentlastung verhindert, dass Kabel durch mechanische Belastung beschädigt werden, während die elektrische Leistung und der Umweltschutz erhalten bleiben.

Installation Zugänglichkeit: Die Konstruktion der Stopfbuchse muss eine ordnungsgemäße Installation und einen guten Zugang für Wartungsarbeiten ermöglichen und gleichzeitig die erforderlichen Umweltschutzniveaus gewährleisten.

Hassan, der den Betrieb eines petrochemischen Komplexes in Kuwait leitet, musste die Datenkommunikationssysteme in rauen Außenumgebungen aufrüsten, in denen Temperaturen von bis zu 55 °C herrschen und Sandstürme für abrasive Bedingungen sorgen. Die vorhandenen Kabelverschraubungen fielen aufgrund von Dichtungsdegradation und Korrosion aus und verursachten Netzwerkausfälle, die wichtige Prozesssteuerungssysteme beeinträchtigten. Wir spezifizierten EMV-Kabelverschraubungen aus Edelstahl mit Hochtemperatursilikondichtungen und verbessertem Korrosionsschutz. Die aufgerüsteten Verschraubungen behielten die Schutzart IP67 und die EMV-Leistung trotz extremer Umgebungsbedingungen bei und erreichten einen zuverlässigen Betrieb von mehr als drei Jahren ohne Dichtungsausfälle oder Signalverschlechterungen.

Wie können Sie eine ordnungsgemäße Installation und Leistung sicherstellen?

Um eine ordnungsgemäße Installation und Leistung zu gewährleisten, müssen die Herstellerangaben zu den Drehmomentwerten beachtet, die Kabel ordnungsgemäß vorbereitet, die EMV-Kontinuität und die Abdichtung gegen Umwelteinflüsse überprüft, Leistungstests durchgeführt und regelmäßige Inspektions- und Wartungsverfahren implementiert werden, wobei eine ordnungsgemäße Installation für die Erreichung der spezifizierten Signalintegrität, EMV-Leistung und des Umweltschutzes während der gesamten Lebensdauer entscheidend ist.

Der ordnungsgemäße Einbau ist oft wichtiger als die Auswahl der Stopfbuchsen, da selbst die besten Produkte versagen, wenn sie falsch eingebaut werden.

Vorbereitung der Installation

Vorbereitung der Kabel: Eine ordnungsgemäße Abisolierung und Abschirmung des Kabels gewährleistet eine optimale elektrische Verbindung und verhindert die Beschädigung empfindlicher Leiter während der Installation.

Anforderungen an das Werkzeug: Verwenden Sie geeignete Installationswerkzeuge, um die richtigen Anzugsmomente zu erreichen, ohne die Kabel zu überdrehen, was zu Schäden oder Leistungseinbußen führen könnte.

Umweltbedingungen: Installieren Sie die Dichtung unter geeigneten Umgebungsbedingungen und vermeiden Sie extreme Temperaturen oder Feuchtigkeit, die die Aushärtung der Dichtungsmasse oder die Leistung der Dichtung beeinträchtigen könnten.

Inspektion von Bauteilen: Stellen Sie vor dem Einbau sicher, dass alle Stopfbuchsenteile vorhanden und unbeschädigt sind, und überprüfen Sie Dichtungen, Gewinde und elektrischen Durchgang.

Installationsverfahren

Drehmoment-Spezifikationen: Halten Sie sich genau an die Drehmomentangaben des Herstellers, um eine ordnungsgemäße Abdichtung und einen elektrischen Kontakt ohne Beschädigung von Bauteilen oder Kabeln zu gewährleisten.

Schirmanschluss: Sicherstellung einer ordnungsgemäßen Verbindung zwischen Kabelabschirmung und Verschraubungskörper, was oft spezielle Techniken für verschiedene Kabeltypen und Abschirmkonstruktionen erfordert.

Positionierung der Dichtung: Die korrekte Ausrichtung und Komprimierung der Dichtungen gewährleistet die Abdichtung gegenüber der Umgebung bei gleichzeitiger Aufrechterhaltung der EMV-Leistung und erfordert eine sorgfältige Beachtung der Herstelleranweisungen.

Kabelverlegung: Achten Sie auf den richtigen Biegeradius der Kabel und vermeiden Sie scharfe Kanten, die die Kabel beschädigen oder die Signalintegrität während der Installation beeinträchtigen könnten.

Leistungsüberprüfung

Kontinuitätstests: Prüfen Sie den elektrischen Durchgang zwischen der Kabelabschirmung und der Gerätemasse durch die Verschraubung mit einem geeigneten Prüfgerät.

Impedanzüberprüfung: Test der Impedanzanpassung mit Zeitbereichsreflektometrie (TDR)⁵ oder Vektornetzwerkanalysator, um eine ordnungsgemäße Signalintegrität zu gewährleisten.

EMV-Prüfung: Durchführung von Messungen der Abschirmungseffektivität, falls dies für kritische Anwendungen erforderlich ist, um zu überprüfen, ob die EMV-Leistung den Anforderungen der Spezifikation entspricht.

Umweltprüfungen: Führen Sie eine Dichtheitsprüfung oder einen Drucktest durch, um zu überprüfen, ob die Dichtungsleistung den Anforderungen der Schutzart entspricht.

Maßnahmen zur Qualitätskontrolle

Dokumentation: Führen Sie detaillierte Installationsaufzeichnungen, einschließlich Drehmomentwerte, Testergebnisse und Seriennummern der Komponenten, um die Rückverfolgbarkeit und Wartungsplanung zu gewährleisten.

Inspektionsverfahren: Führen Sie systematische Inspektionsverfahren ein, um die ordnungsgemäße Installation vor der Inbetriebnahme des Systems und während der regelmäßigen Wartung zu überprüfen.

Anforderungen an die Ausbildung: Stellen Sie sicher, dass das Installationspersonal ordnungsgemäß in den spezifischen Anforderungen für die Installation von Datenkabelverschraubungen und den Testverfahren geschult ist.

Zertifizierungsprogramme: Erwägen Sie Zertifizierungsprogramme für kritische Anlagen, um eine gleichbleibende Qualität und Leistung der Anlagen zu gewährleisten.

Wartung und Überwachung

Regelmäßige Inspektionen: Legen Sie Inspektionspläne fest, die der Anwendungsumgebung und der Kritikalität angemessen sind, in der Regel jährlich für die meisten Datenanwendungen.

Leistungsüberwachung: Überwachen Sie die Signalqualität und die EMV-Leistung, um Beeinträchtigungen zu erkennen, bevor es in kritischen Kommunikationssystemen zu einem Totalausfall kommt.

Vorbeugende Wartung: Ersetzen Sie Dichtungen und Dichtungsmaterialien entsprechend den Empfehlungen des Herstellers oder der Bewertung der Umwelteinflüsse.

Upgrade-Planung: Planen Sie Technologie-Upgrades und sich ändernde Anforderungen ein, die einen Austausch oder eine Änderung der Drüsen während der Lebensdauer des Systems erforderlich machen könnten.

Was sind häufige Fehler bei der Auswahl und welche Lösungen gibt es?

Zu den häufigen Fehlern bei der Auswahl gehören die Verwendung von Standard-Kabelverschraubungen für Datenanwendungen, das Ignorieren der Anforderungen an die Impedanzanpassung, die unzureichende Spezifikation der EMV-Abschirmung, die falsche Auswahl der Umgebungsbedingungen und die unsachgemäße Bewertung der Kabelkompatibilität. Die Lösungen erfordern eine systematische Analyse der Anwendungsanforderungen, die richtige Spezifikation der EMV-Verschraubungen, die Bewertung der Umgebungsbedingungen und umfassende Tests, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.

Es ist wichtig, häufige Fehler zu verstehen und zu vermeiden, da Datenkabelanwendungen eine unsachgemäße Auswahl der Verschraubungen weniger verzeihen als Stromanwendungen.

Fehler in der technischen Spezifikation

Impedanz-Fehlanpassung: Die Verwendung von Verschraubungen ohne korrekte Impedanzanpassung führt zu Signalreflexionen und Leistungseinbußen, weshalb für Datenanwendungen impedanzangepasste EMV-Verschraubungen spezifiziert werden müssen.

Unzureichende Abschirmung: Wird die Wirksamkeit der Abschirmung nicht ausreichend spezifiziert, können EMI-Probleme auftreten, die zu Datenfehlern und Systemausfällen führen können, so dass eine ordnungsgemäße EMV-Analyse und Auswahl der Verschraubungen erforderlich ist.

Einschränkungen des Frequenzbereichs: Auswahl von Verschraubungen mit unzureichendem Frequenzgang für Hochgeschwindigkeitsdatenanwendungen, die eine Überprüfung der Leistung über das gesamte Betriebsspektrum erfordern.

Probleme mit der Kabelkompatibilität: Nicht übereinstimmende Verschraubungsdesigns mit bestimmten Kabelkonstruktionen, insbesondere mit gepanzerten oder speziellen Datenkabeln, die kompatible Verschraubungsdesigns erfordern.

Aufsicht über die Umweltverträglichkeitsprüfung

Unzureichende IP-Einstufung: Ein zu geringer Schutz vor Umwelteinflüssen führt zum Eindringen von Feuchtigkeit und zu Systemausfällen, was eine ordnungsgemäße Analyse der Umwelteinflüsse und die Auswahl einer geeigneten IP-Einstufung erfordert.

Fehler im Temperaturbereich: Ignorieren von Temperaturextremen, die die Nennwerte der Stopfbuchse überschreiten, insbesondere bei Außen- oder Industrieanwendungen mit großen Temperaturschwankungen.

Chemische Kompatibilität: Nichtberücksichtigung der chemischen Belastung, die Drüsenmaterialien abbauen kann, was eine Bewertung von Reinigungsmitteln, Prozesschemikalien und Umweltschadstoffen erfordert.

Vernachlässigung der UV-Belastung: Bei Installationen im Freien ohne UV-beständige Materialien kommt es zu einer vorzeitigen Degradation, so dass die Wahl eines UV-stabilen Materials erforderlich ist.

Fehler bei der Installation und Anwendung

Überspannen: Ein übermäßiges Installationsdrehmoment beschädigt empfindliche Datenkabel und beeinträchtigt die Leistung, weshalb korrekte Drehmomentspezifikationen und Installationsverfahren erforderlich sind.

Schlechte Kabelvorbereitung: Eine unzureichende Vorbereitung der Kabelabschirmung verhindert eine ordnungsgemäße EMV-Leistung und erfordert eine entsprechende Schulung und Installationsverfahren.

Unzureichende Tests: Wird die Leistungsüberprüfung übersprungen, können unentdeckte Probleme auftreten, die später zu Ausfällen führen und umfassende Prüfprotokolle erfordern.

Vernachlässigung der Wartung: Werden keine angemessenen Wartungsverfahren eingeführt, führt dies zu einer allmählichen Leistungsverschlechterung und unerwarteten Ausfällen.

Fehler in der kostenbasierten Entscheidung

Falsche Wirtschaft: Auswahl preiswerter Drüsen, die vorzeitig versagen oder unzureichende Leistungen erbringen, was eine Analyse der Lebenszykluskosten und keinen Vergleich der Anschaffungskosten erfordert.

Überspezifizierung: Die Festlegung übertriebener Leistungsanforderungen, die die Kosten ohne Nutzen erhöhen, erfordert eine ausgewogene Analyse des tatsächlichen Anwendungsbedarfs.

Fragen der Standardisierung: Verwendung einzelner Verschraubungstypen für alle Anwendungen ohne Berücksichtigung spezifischer Anforderungen, was anwendungsspezifische Auswahlstrategien erforderlich macht.

Vernachlässigung der Wartungskosten: Nichtberücksichtigung der langfristigen Wartungs- und Ersatzkosten bei Auswahlentscheidungen, was eine Analyse der Gesamtbetriebskosten erfordert.

Strategien der Prävention

Systematische Analyse: Entwicklung umfassender Anwendungsanalyseverfahren, die alle technischen, ökologischen und wirtschaftlichen Faktoren bei der Auswahl von Drüsen berücksichtigen.

Spezifikationsvorlagen: Erstellen Sie standardisierte Spezifikationsvorlagen für verschiedene Anwendungstypen, um eine einheitliche und vollständige Anforderungsdefinition zu gewährleisten.

Zusammenarbeit mit Lieferanten: Arbeiten Sie eng mit qualifizierten Anbietern zusammen, die sich mit Datenkabelanwendungen auskennen und entsprechende technische Unterstützung und Beratung bieten können.

Test-Programme: Implementierung systematischer Test- und Validierungsverfahren zur Überprüfung der Leistung vor dem vollständigen Einsatz in kritischen Anwendungen.

Schlussfolgerung

Die Auswahl der richtigen Kabelverschraubungen für Daten- und Koaxialkabel erfordert ein Verständnis der besonderen Anforderungen an die Signalintegrität, die EMV-Leistung und den Umweltschutz, die diese Anwendungen von Standard-Stromkabelinstallationen unterscheiden. Der Erfolg hängt von der richtigen technischen Spezifikation, Umweltanalyse und Installationsverfahren ab.

Der Schlüssel zu einer zuverlässigen Leistung von Datenkabelverschraubungen liegt in der Abstimmung der EMV-Eigenschaften auf die Anwendungsanforderungen, der Gewährleistung eines angemessenen Umweltschutzes und der Umsetzung systematischer Installations- und Wartungsverfahren. Bepto hat sich auf EMV-Kabelverschraubungen spezialisiert, die speziell für Daten- und Koaxialkabelanwendungen entwickelt wurden. Wir bieten das technische Know-how und die Qualitätsprodukte, die erforderlich sind, um optimale Signalintegrität und Systemzuverlässigkeit in Ihren kritischen Kommunikationsinstallationen zu gewährleisten.
