Kurzschlussfehler verursachen verheerende elektrische Brände, Geräteschäden und Sicherheitsrisiken, wenn ein unzureichender Kabelschutz Fehlerströme zu gefährlichen Lichtbögen, Überhitzungen und Isolationsdurchbrüchen führt, während eine unsachgemäße Installation von Kabelverschraubungen die Integrität des Stromkreises beeinträchtigt und zusätzliche Fehlerpfade schafft, die Schutzeinrichtungen umgehen und kleinere Fehler zu katastrophalen Ausfällen ausweiten können.
Kabelverschraubungen tragen zum Kurzschlussschutz bei BS 76711 indem sie die Unversehrtheit des Kabels aufrechterhalten, für eine ordnungsgemäße Erdung sorgen, das Eindringen von Fremdkörpern, die Fehler verursachen könnten, verhindern, einen sicheren Kabelabschluss gewährleisten und das gesamte Schutzleitersystem unterstützen, das die Leistungsschalter und FI-Schutzschalter2 um unter Fehlerbedingungen effektiv zu arbeiten und gleichzeitig die IP-Schutzarten und den mechanischen Schutz aufrechtzuerhalten. Die richtige Auswahl und Installation von Kabelverschraubungen ist für eine umfassende elektrische Sicherheit unerlässlich.
Ich habe mit Elektrounternehmen bei großen britischen Infrastrukturprojekten zusammengearbeitet, von Londons Crossrail-Installationen bis hin zu Offshore-Windparks in der Nordsee. Dabei habe ich erlebt, wie eine ordnungsgemäße Installation von Kabelverschraubungen den Unterschied zwischen einem kleinen Fehler, der sicher behoben werden kann, und einem katastrophalen elektrischen Brand ausmachen kann. Das Verständnis der BS 7671-Anforderungen für den Kabelschutz ist für jeden Elektrofachmann von entscheidender Bedeutung.
Inhaltsübersicht
- Was sind die Anforderungen der BS 7671 für den Kurzschlussschutz?
- Wie unterstützen Kabelverschraubungen Stromkreisschutzsysteme?
- Welche Rolle spielen die Kabelverschraubungen bei der Erdung und Verbindung?
- Wie wählt man Kabelverschraubungen für die Einhaltung des Kurzschlussschutzes aus?
- Was sind die Installationsanforderungen für die Einhaltung von BS 7671?
- FAQs über Kabelverschraubungen und Kurzschlussschutz

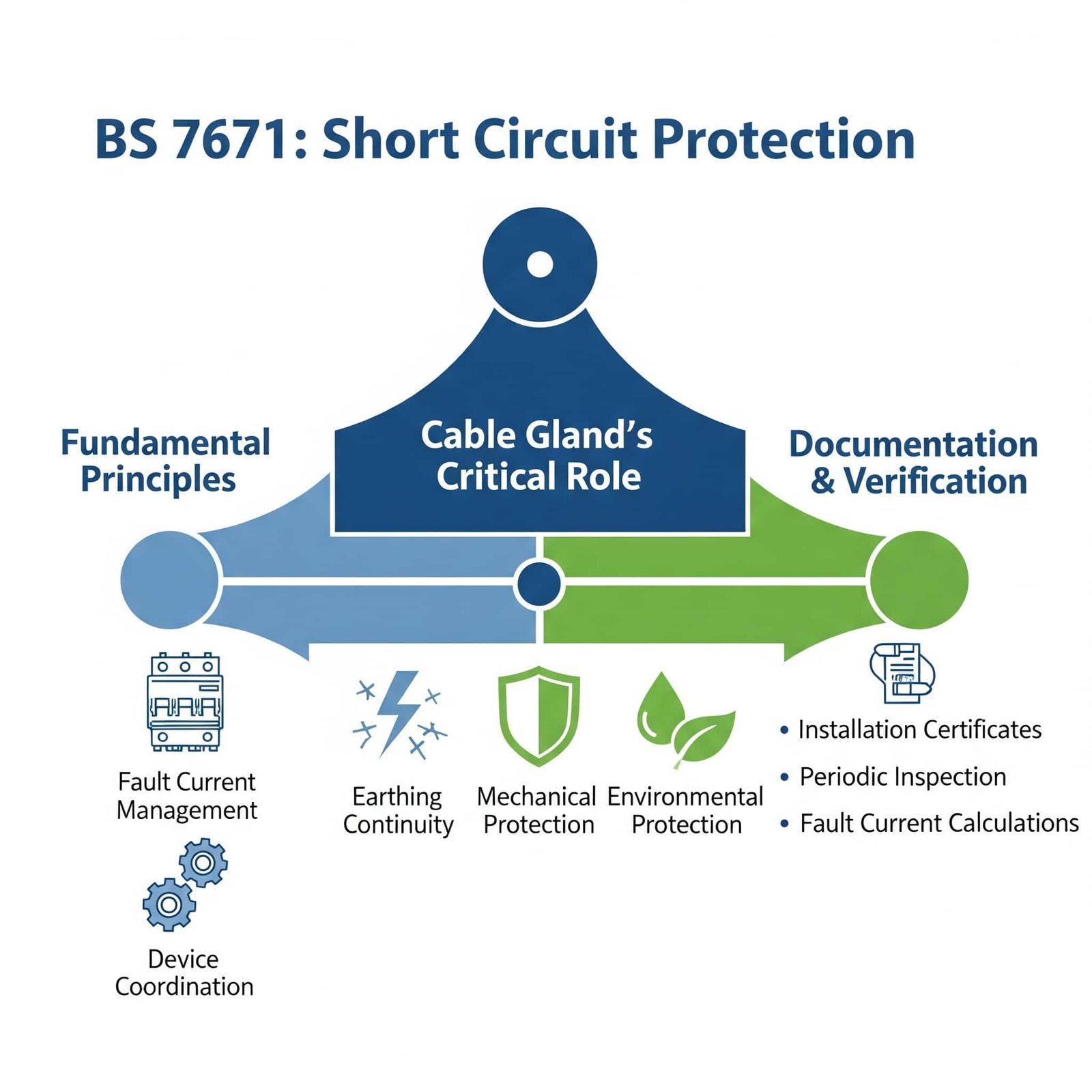

Was sind die Anforderungen der BS 7671 für den Kurzschlussschutz?
BS 7671 verlangt einen umfassenden Kurzschlussschutz durch die richtige Auswahl der Schutzgeräte, angemessene Fehlerstromwerte, korrekte Erdungsvorkehrungen, sichere Kabelanschlüsse und einen Umgebungsschutz, der Fehlerzustände verhindert, wobei Kabelverschraubungen eine entscheidende Rolle bei der Aufrechterhaltung der Stromkreisintegrität, der Erdungsdurchgängigkeit und der Verhinderung von Eindringlingen spielen, die die Schutzsysteme beeinträchtigen oder zusätzliche Fehlerpfade schaffen könnten.
Die Kenntnis dieser Anforderungen gewährleistet, dass elektrische Anlagen den Sicherheitsstandards entsprechen und einen zuverlässigen Schutz bieten.
Grundlegende Schutzprinzipien
Fehlerstrommanagement: BS 7671 verlangt, dass alle Stromkreise Fehlerströme sicher leiten und ableiten können, ohne Brand- oder Verletzungsgefahren zu verursachen.
Koordinierung der Schutzgeräte: Leistungsschalter, Sicherungen und FI-Schutzschalter müssen richtig koordiniert werden, um Fehler schnell und selektiv zu löschen.
Erdschlussschutz: Zuverlässige Erdungssysteme müssen sicherstellen, dass Fehlerströme einen sicheren Weg zur Erde finden, damit die Schutzeinrichtungen funktionieren.
Integrität der Kabel: Die Kabel müssen vor mechanischen Beschädigungen, Umweltbedingungen und thermischen Einflüssen, die zu Störungen führen könnten, geschützt werden.
Anforderungen an den Kabelschutz
Mechanischer Schutz: Die Kabel müssen vor physischen Schäden geschützt werden, die Kurz- oder Erdschlüsse verursachen könnten.
Schutz der Umwelt: Der Schutz vor dem Eindringen von Feuchtigkeit, Staub und Verunreinigungen verhindert, dass die Isolierung durchbricht und Fehler verursacht werden.
Wärmemanagement: Kabelinstallationen müssen Überhitzungen verhindern, die zu Isolationsfehlern und Kurzschlüssen führen können.
Trennungsanforderungen: Verschiedene Schaltungstypen müssen ordnungsgemäß getrennt werden, um Interferenzen und Fehlerausbreitung zu verhindern.
Normen für Erdung und Verklebung
Kontinuität des Schutzleiters: Alle metallischen Teile müssen ordnungsgemäß verbunden sein, um sicherzustellen, dass Fehlerströme einen zuverlässigen Weg zur Erde finden.
Erdelektrodensysteme: Geeignete Erderanordnungen müssen niederohmige Wege für Fehlerströme bieten.
Äquipotentialausgleich: Der Haupt- und der Zusatzanschluss müssen im Fehlerfall gefährliche Potentialunterschiede ausgleichen.
Erdung der Kabelverschraubung: Kabelverschraubungen aus Metall müssen ordnungsgemäß geerdet sein, um den Schutzleiterdurchgang zu gewährleisten.
Dokumentation und Verifizierung
| Anforderung | Zweck | Kabelverschraubung Aufprall |
|---|---|---|
| Einbau-Zertifikate | Überprüfung der Einhaltung | Richtige Auswahl und Installation der Stopfbuchsen |
| Regelmäßige Inspektion | Aufrechterhaltung der Sicherheitsstandards | Zustand der Stopfbuchse und Unversehrtheit der Erdung |
| Fehlerstromberechnungen | Gewährleistung eines angemessenen Schutzes | Strombelastbarkeit der Stopfbuchse |
| Impedanz der Erdschlussschleife3 | Überprüfung der Schutzfunktion | Durchgängige Erdung über Stopfbuchsen |
James, ein Elektroinstallateur, der an der Erweiterung eines großen Krankenhauses in Manchester arbeitete, hatte wiederholt Probleme mit der Auslösung von FI-Schutzschaltern, die auf eine unzureichende Abdichtung der Kabelverschraubungen zurückzuführen waren, die das Eindringen von Feuchtigkeit ermöglichte. Die feuchten Bedingungen führten zu Erdschlussströmen, die die Schutzsysteme beeinträchtigten. Wir lieferten IP68-zertifiziert4 Kabelverschraubungen mit verbesserter Abdichtung, die das Problem des Eindringens von Feuchtigkeit beseitigt und den zuverlässigen Betrieb der kritischen Schutzsysteme für medizinische Geräte gewährleistet 😊.
Wie unterstützen Kabelverschraubungen Stromkreisschutzsysteme?
Kabelverschraubungen unterstützen Stromkreisschutzsysteme, indem sie die mechanische Unversehrtheit der Kabel aufrechterhalten, sichere Abschlüsse bieten, die lose Verbindungen verhindern, eine ordnungsgemäße Erdung für Fehlerstrompfade sicherstellen, das Eindringen von Umwelteinflüssen, die Fehler verursachen könnten, verhindern und IP-Schutzarten aufrechterhalten, die empfindliche Schutzgeräte schützen und gleichzeitig das gesamte elektrische Sicherheitssystem unterstützen, das von den BS 7671-Normen gefordert wird.
Die richtige Auswahl und Installation von Kabelverschraubungen ist für einen zuverlässigen Betrieb des Schutzsystems unerlässlich.
Mechanische Integrität und Fehlervermeidung
Zugentlastungsfunktion: Kabelverschraubungen bieten eine wesentliche Zugentlastung, die Kabelschäden durch mechanische Belastung, Vibration und thermische Bewegung verhindert.
Sichere Terminierung: Ein ordnungsgemäßer Kabelanschluss verhindert lose Verbindungen, die zu Lichtbögen, Überhitzung und potenziellen Brandgefahren führen können.
Kabelunterstützung: Eine angemessene Kabelabstützung verhindert Schäden durch übermäßige Biege-, Quetsch- oder Zugkräfte, die die Isolierung beeinträchtigen könnten.
Schutz gegen Eindringen: Die Abdichtung gegen Umwelteinflüsse verhindert, dass Feuchtigkeit, Staub und Verunreinigungen in die Gehäuse eindringen und Störungen verursachen.
Integration von Erdungsanlagen
Kontinuität des Schutzleiters: Kabelverschraubungen aus Metall bieten durchgehende Erdungswege für Kabelarmierungen, Abschirmungen und Schutzleiter.
Anforderungen an die Haftung: Eine ordnungsgemäße Verklebung von Kabelverschraubungen stellt sicher, dass alle metallischen Teile im Fehlerfall auf dem gleichen Potential liegen.
Erdschlussstrompfade: Kabelverschraubungen müssen niederohmige Pfade für Erdschlussströme bieten, um den Betrieb von Schutzeinrichtungen zu ermöglichen.
EMV-Überlegungen: Abgeschirmte Kabelverschraubungen gewährleisten die elektromagnetische Verträglichkeit durch eine 360-Grad-Abschirmung.
Schutzsystem-Kompatibilität
Die aktuelle Bewertung entspricht den Anforderungen: Kabelverschraubungen müssen eine ausreichende Strombelastbarkeit für die von ihnen bedienten Stromkreise aufweisen, auch unter Fehlerstrombedingungen.
Anforderungen an die Nennspannung: Das Isolationsniveau muss für die Netzspannung und die möglichen Fehlerbedingungen geeignet sein.
Überlegungen zu Störlichtbögen: Eine ordnungsgemäße Installation verhindert Störlichtbögen, die Schutzsysteme überbrücken oder stören könnten.
Selektive Koordinierung: Die Installation von Kabelverschraubungen darf die selektive Koordination von Schutzeinrichtungen nicht beeinträchtigen.
Standards für den Umweltschutz
IP-Bewertung Wartung: Kabelverschraubungen müssen die spezifizierten IP-Schutzarten einhalten, um empfindliche Schutzeinrichtungen vor Umwelteinflüssen zu schützen.
Temperaturleistung: Die thermische Stabilität gewährleistet einen zuverlässigen Betrieb über den gesamten Bereich der Betriebs- und Fehlerbedingungen.
Chemische Beständigkeit: Die Beständigkeit gegen Umweltchemikalien verhindert eine Zersetzung, die die Integrität des Schutzsystems beeinträchtigen könnte.
UV-Stabilität: Für Installationen im Freien sind UV-beständige Materialien erforderlich, um die Leistungsfähigkeit und den Schutz langfristig zu erhalten.
Integration mit modernen Schutzsystemen
Digitaler Schutz Kompatibilität: Moderne Schutzsysteme erfordern eine zuverlässige Erdung und Abschirmung, die von den Kabelverschraubungen unterstützt werden müssen.
Schutz von Kommunikationssystemen: Daten- und Kommunikationskabel erfordern spezielle Kabelverschraubungen, die die Signalintegrität erhalten und gleichzeitig Schutz bieten.
Integration erneuerbarer Energien: Solar- und Windkraftanlagen erfordern Kabelverschraubungen, die Gleichstromfehlerschutz- und Störlichtbogenerkennungssysteme unterstützen.
Smart Grid-Anwendungen: Moderne Mess- und Steuersysteme erfordern Kabelverschraubungen, die sowohl den Strom- als auch den Kommunikationskreislauf schützen.
Welche Rolle spielen die Kabelverschraubungen bei der Erdung und Verbindung?
Kabelverschraubungen spielen eine entscheidende Rolle bei der Erdung und Verbindung, indem sie durchgehende elektrische Pfade für Schutzleiter bereitstellen, Verbindungen mit geringer Impedanz für Fehlerströme aufrechterhalten, die ordnungsgemäße Verbindung von Kabelarmierungen und Abschirmungen sicherstellen, die Anforderungen an den Potenzialausgleich unterstützen und sich in die Haupterdungsklemmen integrieren lassen, während sie gleichzeitig die Anforderungen der BS 7671 an die Kontinuität der Schutzleiter und die Impedanz der Erdschlussschleife erfüllen.
Eine ordnungsgemäße Erdung durch Kabelverschraubungen ist für die elektrische Sicherheit und die Wirksamkeit des Schutzsystems unerlässlich.
Kontinuität des Schutzleiters
Erdung der Rüstung: Kabelverschraubungen bilden den primären Anschlusspunkt für die Erdung von Stahldrahtarmierungen (SWA) und anderen metallischen Kabelkomponenten.
Bildschirmabschluß: Bei geschirmten Kabeln müssen die metallischen Schirme durch Kabelverschraubungen ordnungsgemäß angeschlossen werden, um die Kontinuität der Erdung zu gewährleisten.
Leitungsverlegung: Kabelverschraubungen müssen Schutzleiter aufnehmen, ohne deren Integrität oder Strombelastbarkeit zu beeinträchtigen.
Integrität der Verbindung: Zuverlässige elektrische Verbindungen sorgen dafür, dass Fehlerströme ungehindert zum Haupterdungsanschluss fließen können.
Impedanz der Erdschlussschleife
Pfade mit niedriger Impedanz: Kabelverschraubungen müssen niederohmige Verbindungen aufweisen, um sicherzustellen, dass die Impedanzwerte der Erdschlussschleife den Anforderungen der BS 7671 entsprechen.
Qualität der Verbindung: Qualitativ hochwertige Verbindungen verhindern Spannungsabfälle, die den Betrieb der Schutzeinrichtungen im Fehlerfall beeinträchtigen könnten.
Korrosionsbeständigkeit: Die Materialien und Oberflächen müssen korrosionsbeständig sein, da dies im Laufe der Zeit die Impedanz erhöhen und den Schutz beeinträchtigen könnte.
Zugang testen: Die Installationsmethoden müssen eine Prüfung der Erdschlussschleifenimpedanz gemäß BS 7671 ermöglichen.
Integration des Potentialausgleichs
Haupt-Bonding-Verbindungen: Kabelverschraubungen können Teil des Hauptpotentialausgleichssystems für metallische Leitungen und Bauelemente sein.
Ergänzende Bindung: An besonderen Standorten tragen Kabelverschraubungen zu den zusätzlichen Anforderungen an den Potenzialausgleich bei.
Metallische Dienstintegration: Kabelverschraubungen, die an metallische Leitungssysteme angeschlossen werden, müssen die Kontinuität der Verbindung während der gesamten Installation aufrechterhalten.
Potentialausgleich: Eine ordnungsgemäße Verkabelung verhindert gefährliche Potenzialunterschiede im Fehlerfall.
Besondere Standortanforderungen
| Standort Typ | Anforderungen an die Erdung | Überlegungen zur Kabelverschraubung |
|---|---|---|
| Bäder | Verbesserte Bindung | IP-geschützte Verschraubungen, zusätzliche Verklebung |
| Schwimmbäder | Zonenspezifische Anforderungen | Spezialisierte Materialien, verbesserte Abdichtung |
| Medizinische Standorte | Medizinische Erdungssysteme | Hochzuverlässige Verbindungen, Testzugang |
| Explosive Atmosphären | ATEX-Konformität5 | Explosionsgeschützte Verschraubungen, zertifizierte Erdung |
| Installationen im Freien | Blitzschutz | Überspannungsfeste Materialien, verbesserte Verklebung |
Anforderungen an Prüfung und Verifizierung
Kontinuitätstests: Alle Schutzleiterverbindungen durch Kabelverschraubungen müssen auf Durchgang und geringen Widerstand geprüft werden.
Prüfung der Impedanz von Erdschlussschleifen: Vollständige Erdschlussschleifen einschließlich der Kabelverschraubungen müssen die vorgeschriebenen Impedanzwerte erfüllen.
Prüfung des Isolationswiderstands: Kabelverschraubungen dürfen den Isolationswiderstand zwischen Leitern und Erde nicht beeinträchtigen.
Regelmäßige Inspektion: Eine regelmäßige Inspektion der Erdungsanschlüsse der Kabelverschraubungen gewährleistet die kontinuierliche Einhaltung der BS 7671.
Hassan, der die elektrischen Anlagen einer petrochemischen Anlage in Aberdeen, Schottland, leitet, benötigte Kabelverschraubungen, die in der korrosiven Nordseeumgebung eine zuverlässige Erdung gewährleisten. Bei den Standard-Messingverschraubungen trat Korrosion auf, die die Impedanz der Erdschlussschleife über die Grenzwerte der BS 7671 hinaus erhöhte. Wir lieferten Kabelverschraubungen aus rostfreiem Stahl in Marinequalität mit verbesserter Korrosionsbeständigkeit, die über 5 Jahre lang eine gleichbleibende Erdungsleistung aufrechterhielten und so die kontinuierliche Einhaltung der Sicherheitsstandards und den zuverlässigen Betrieb des Schutzsystems gewährleisteten.
Wie wählt man Kabelverschraubungen für die Einhaltung des Kurzschlussschutzes aus?
Die Auswahl von Kabelverschraubungen für den Kurzschlussschutz erfordert die Bewertung der Fehlerstromwerte, die Sicherstellung einer angemessenen Erdungsfähigkeit, die Überprüfung der IP-Schutzanforderungen, die Bestätigung der Materialkompatibilität mit den Schutzsystemen, die Bewertung der Installationsbedingungen und die Sicherstellung der Einhaltung der BS 7671-Normen für den mechanischen Schutz, die Abdichtung gegen Umwelteinflüsse und die elektrische Leistung bei gleichzeitiger Unterstützung der Gesamtstromkreisschutzziele.
Die richtige Auswahl stellt sicher, dass Kabelverschraubungen elektrische Sicherheitssysteme verbessern und nicht beeinträchtigen.
Kriterien für die elektrische Leistung
Aktuelle Rating-Anforderungen: Kabelverschraubungen müssen eine ausreichende Strombelastbarkeit sowohl für den Normalbetrieb als auch für Fehlerstrombedingungen aufweisen.
Einhaltung der Spannungswerte: Die Isolierung muss für die Netzspannung und eventuell auftretende Überspannungen geeignet sein.
Fehlerstrombelastbarkeit: Die Verschraubungen müssen den mechanischen und thermischen Beanspruchungen durch Fehlerströme standhalten, ohne zu versagen oder beschädigt zu werden.
Leistung bei Erdschlüssen: Niederohmige Erdungsverbindungen müssen unter allen Betriebs- und Fehlerbedingungen aufrechterhalten werden.
Materialauswahl für Schutzsysteme
Anforderungen an die Leitfähigkeit: Metallverschraubungen müssen eine ausreichende Leitfähigkeit für Erdungs- und Klebeanwendungen bieten.
Korrosionsbeständigkeit: Die Materialien müssen korrosionsbeständig sein, da dies die elektrischen Verbindungen im Laufe der Zeit beeinträchtigen könnte.
Temperaturstabilität: Die thermische Leistung muss sowohl für den Normalbetrieb als auch für die Erwärmung durch Fehlerstrom geeignet sein.
Chemische Kompatibilität: Die Beständigkeit gegen Umweltchemikalien verhindert eine Zersetzung, die die Leistung des Schutzsystems beeinträchtigen könnte.
Standards für den Umweltschutz
Auswahl der IP-Bewertung: Wählen Sie geeignete IP-Schutzarten, um das Eindringen von Fremdkörpern zu verhindern, die Störungen verursachen oder die Schutzeinrichtungen beeinträchtigen könnten.
Dichtungsleistung: Dichtungen müssen unter den Bedingungen von Druck, Temperatur und chemischer Einwirkung intakt bleiben.
UV-Beständigkeit: Für Installationen im Freien werden Materialien benötigt, die gegen UV-Strahlung resistent sind und ihre Leistung über lange Zeit beibehalten.
Feuerbeständigkeit: Für spezielle Anwendungen können feuerfeste Materialien erforderlich sein, die auch im Brandfall intakt bleiben.
Überlegungen zur Installationsumgebung
Vibrationsbeständigkeit: In industriellen Umgebungen können Verschraubungen erforderlich sein, die trotz mechanischer Vibrationen die Verbindungen aufrechterhalten.
Thermisches Zyklieren: Temperaturschwankungen dürfen die Dichtheit oder die elektrische Leistung im Laufe der Zeit nicht beeinträchtigen.
Anforderungen an die Zugänglichkeit: Bei der Auswahl und Positionierung der Stopfbuchsen muss der Zugang zur Installation und Wartung berücksichtigt werden.
Künftige Erweiterung: Bei der Auswahl sollten mögliche zukünftige Änderungen oder Ergänzungen der Schaltung berücksichtigt werden.
Methoden zur Überprüfung der Einhaltung der Vorschriften
Prüfung durch Dritte: Vergewissern Sie sich, dass die Kabelverschraubungen über entsprechende Prüfzeugnisse für die elektrische und mechanische Leistung verfügen.
Einhaltung von Normen: Vergewissern Sie sich, dass die Verschraubungen den einschlägigen britischen Standards und europäischen Normen für elektrische Sicherheit entsprechen.
Installationsrichtlinien: Befolgen Sie die Installationsanweisungen des Herstellers, um die Anforderungen der BS 7671 zu erfüllen.
Anforderungen an die Dokumentation: Ordnungsgemäße Dokumentation der Stopfbuchsenspezifikationen und Installationsdetails für Inspektionszwecke.
Anwendungsspezifische Auswahlhilfe
| Anmeldung | Primäre Anforderungen | Empfohlener Stopfbuchsentyp | Wichtige Überlegungen |
|---|---|---|---|
| Industrielle Leistung | Hochstrom, zuverlässige Erdung | Messing/Edelstahl | Fehlerstromkapazität |
| Steuerstromkreise | EMC-Abschirmung, Signalintegrität | EMC-geschirmt | Bildschirmabschluss |
| Gefährdete Bereiche | ATEX-Konformität, explosionsgeschützt | Zertifizierte Ex-Verschraubungen | Sicherheitsbescheinigung |
| Installationen im Freien | Witterungsbeständigkeit, UV-Stabilität | Marine Klasse | Schutz der Umwelt |
| Medizinische Einrichtungen | Hohe Zuverlässigkeit, einfache Prüfung | Hochwertige Materialien | Prüfung der Zugänglichkeit |
Was sind die Installationsanforderungen für die Einhaltung von BS 7671?
Die Einhaltung der Norm BS 7671 für die Installation von Kabelverschraubungen erfordert korrekte Drehmomentspezifikationen, korrekte Erdungsanschlüsse, eine angemessene Überprüfung der IP-Schutzart, einen sicheren Kabelabschluss, eine angemessene Trennung von anderen Diensten, eine ordnungsgemäße Dokumentation und regelmäßige Inspektionspläne, die eine kontinuierliche Leistung der Schutzsysteme bei gleichzeitiger Aufrechterhaltung der elektrischen Sicherheitsstandards während der gesamten Nutzungsdauer der Anlage gewährleisten.
Die Einhaltung ordnungsgemäßer Installationsverfahren ist für die Einhaltung der Norm BS 7671 und die elektrische Sicherheit unerlässlich.
Anforderungen an das Installationsverfahren
Inspektion vor der Installation: Vergewissern Sie sich vor der Installation, dass alle Komponenten für die Anwendung geeignet sind und den Anforderungen der Spezifikation entsprechen.
Vorbereitung des Panels: Vergewissern Sie sich, dass die Montageflächen sauber und ordnungsgemäß vorbereitet sind und einen ausreichenden Halt für die Kabelverschraubungen bieten.
Vorbereitung der Kabel: Abisolieren und Vorbereiten von Kabeln gemäß den Herstellerangaben, um eine ordnungsgemäße Terminierung und Abdichtung zu gewährleisten.
Drehmoment-Spezifikationen: Wenden Sie mit kalibrierten Werkzeugen die richtigen Drehmomente an, um eine ordnungsgemäße Abdichtung und elektrische Verbindung zu gewährleisten.
Anforderungen an den Erdungsanschluss
Schutzleiter-Abschluss: Stellen Sie sicher, dass alle Schutzleiter ordnungsgemäß abgeschlossen sind und eine ausreichende Strombelastbarkeit aufweisen.
Erdung der Rüstung: Die Stahldrahtbewehrung muss durch Kabelverschraubungen mit geeigneten Anschlussmethoden ordnungsgemäß geerdet werden.
Bonding-Verbindungen: Alle metallischen Teile müssen ordnungsgemäß verbunden sein, um die Potentialausgleichsbedingungen in Fehlersituationen aufrechtzuerhalten.
Überprüfung der Verbindung: Prüfen Sie alle Erdungsverbindungen auf Durchgang und geringen Widerstand, wie in BS 7671 gefordert.
Test- und Überprüfungsverfahren
Kontinuitätstests: Prüfen Sie den Durchgang des Schutzleiters durch alle Kabelverschraubungen mit einem geeigneten Prüfgerät.
Prüfung des Isolationswiderstands: Vergewissern Sie sich, dass die Isolationswiderstandswerte den Anforderungen der BS 7671 für den jeweiligen Installationstyp entsprechen.
Impedanz der Erdschlussschleife: Messen Sie die gesamte Erdschlussschleifenimpedanz einschließlich der Kabelverschraubungen, um die Schutzfunktion zu überprüfen.
Überprüfung der IP-Einstufung: Testen Sie die Umweltverträglichkeit, um sicherzustellen, dass die angegebenen IP-Schutzarten eingehalten werden.
Dokumentation und Zertifizierung
Installationsprotokolle: Führen Sie detaillierte Aufzeichnungen über Spezifikationen für Kabelverschraubungen, Installationsverfahren und Testergebnisse.
Konformitätsbescheinigungen: Vorlage geeigneter Zertifikate zum Nachweis der Einhaltung von BS 7671 und der einschlägigen Produktnormen.
As-Built-Zeichnungen: Aktualisieren Sie die Installationszeichnungen, um die tatsächlichen Positionen der Kabelverschraubungen und die Spezifikationen wiederzugeben.
Wartungspläne: Aufstellung geeigneter Inspektions- und Wartungspläne auf der Grundlage der Installationsumgebung und der Kritikalität.
Qualitätssicherungsmaßnahmen
Inspektion der Installation: Führen Sie eine gründliche Inspektion aller Kabelverschraubungen vor der Einschaltung und Inbetriebnahme durch.
Leistungsüberprüfung: Prüfen Sie, ob die Schutzsysteme mit den installierten Kabelverschraubungen unter Testbedingungen korrekt funktionieren.
Umweltprüfungen: Bestätigen Sie, dass der Umweltschutz unter den tatsächlichen Betriebsbedingungen wirksam bleibt.
Langfristige Überwachung: Einrichtung von Überwachungsverfahren, um eine Verschlechterung der Leistung von Kabelverschraubungen im Laufe der Zeit festzustellen.
Zu vermeidende häufige Installationsfehler
Unzureichendes Drehmoment: Ein zu geringes Anzugsdrehmoment beeinträchtigt die Dichtigkeit, während ein zu hohes Anzugsdrehmoment Gewinde und Dichtungen beschädigen kann.
Schlechte Kabelvorbereitung: Eine unzureichende Abisolierung oder Vorbereitung des Kabels kann sowohl die Abdichtung als auch die elektrische Leistung beeinträchtigen.
Falsche Erdung: Unsachgemäße Erdungsanschlüsse können ein Sicherheitsrisiko darstellen und den Betrieb des Schutzsystems beeinträchtigen.
Umweltexposition: Die Nichtberücksichtigung von Umweltbedingungen kann zu vorzeitigem Versagen und Sicherheitsrisiken führen.
Schlussfolgerung
Kabelverschraubungen spielen eine wichtige Rolle in Kurzschlussschutzsystemen, da sie die Unversehrtheit der Kabel aufrechterhalten, zuverlässige Erdungswege bereitstellen und Umgebungsbedingungen verhindern, die die elektrische Sicherheit beeinträchtigen könnten. Die Kenntnis der Anforderungen der BS 7671 und der richtigen Auswahlkriterien gewährleistet, dass die Anlagen die Sicherheitsstandards erfüllen und während ihrer gesamten Lebensdauer einen zuverlässigen Schutz bieten.
Der Erfolg im Bereich des elektrischen Schutzes hängt von der Erkenntnis ab, dass Kabelverschraubungen nicht nur mechanische Komponenten, sondern integrale Bestandteile des Sicherheitssystems sind. Bepto bietet umfassende Lösungen für Kabelverschraubungen an, die die Anforderungen der BS 7671 erfüllen und zuverlässige elektrische Schutzsysteme unterstützen, unterstützt durch detaillierte technische Dokumentation und fachkundige Anwendungsunterstützung.
FAQs über Kabelverschraubungen und Kurzschlussschutz
F: Müssen Kabelverschraubungen für Kurzschlussströme ausgelegt sein?
A: Ja, Kabelverschraubungen müssen eine ausreichende Strombelastbarkeit sowohl für den Normalbetrieb als auch für Fehlerströme aufweisen. Die Erdungsverbindungen durch die Kabelverschraubungen müssen Fehlerströme fehlerfrei bewältigen, damit die Schutzeinrichtungen korrekt funktionieren.
F: Welche IP-Schutzart benötige ich für Kabelverschraubungen in Schalttafeln?
A: Die meisten Schalttafelanwendungen erfordern mindestens die Schutzart IP54 zum Schutz vor Staub und Spritzwasser. Höhere IP-Schutzarten wie IP65 oder IP67 können für raue Umgebungen oder Außeninstallationen erforderlich sein, um ein Eindringen zu verhindern, das Störungen verursachen könnte.
F: Wie erde ich eine Kabelarmierung durch Kabelverschraubungen?
A: Die Stahldrahtbewehrung wird mit Hilfe geeigneter Anschlusstechniken durch den Kabelverschraubungskörper geerdet. Die Armierung muss einen zuverlässigen elektrischen Kontakt mit dem Metallverschraubungskörper herstellen, der dann mit dem Erdungssystem des Gehäuses verbunden wird.
F: Können Kabelverschraubungen aus Kunststoff für geerdete Installationen verwendet werden?
A: Kabelverschraubungen aus Kunststoff können verwendet werden, erfordern jedoch separate Erdungsvorrichtungen für Kabelarmierungen und Abschirmungen. Zur Aufrechterhaltung der Schutzleiterkontinuität gemäß BS 7671 muss eine separate Erdungsfahne oder ein Banjo verwendet werden.
F: Wie oft sollten Erdungsverbindungen von Kabelverschraubungen geprüft werden?
A: Die Erdungsanschlüsse der Kabelverschraubungen sollten bei der Erstinstallation und in regelmäßigen Abständen gemäß BS 7671 geprüft werden. In der Regel ist dies bei den meisten Installationen alle 5 Jahre der Fall, in rauen Umgebungen oder bei kritischen Anwendungen auch häufiger.
-
Erfahren Sie mehr über die IET Wiring Regulations, die britische Norm für die Sicherheit von elektrischen Anlagen. ↩
-
Das Funktionsprinzip von Fehlerstromschutzschaltern (RCDs) und ihre Rolle beim Schutz vor Stromschlägen zu verstehen. ↩
-
Erfahren Sie mehr über die technische Definition der Erdschluss-Schleifenimpedanz (Zs) und warum sie eine wichtige Sicherheitsmessung ist. ↩
-
Erfahren Sie, was die Schutzart IP68 bedeutet und wie das Ingress Protection System den Grad der Dichtigkeit einstuft. ↩
-
Lesen Sie den offiziellen Leitfaden zu den ATEX-Richtlinien für Geräte, die für die Verwendung in explosionsgefährdeten Bereichen bestimmt sind. ↩
