Wie wählt man die richtige Größe des Einführungslochs für die Kabelverschraubung?

Die falsche Dimensionierung von Kabeldurchführungslöchern führt zu Installationsfehlern, beeinträchtigten IP-Schutzarten, Kabelbeschädigungen und Sicherheitsrisiken, wenn überdimensionierte Löcher das Eindringen von Wasser ermöglichen und unterdimensionierte Löcher Kabelbelastungen verursachen, während eine unsachgemäße Lochvorbereitung zu kostspieligen Nacharbeiten, Projektverzögerungen und Geräteausfällen führt, die durch korrekte Größenberechnungen und Installationsverfahren hätten verhindert werden können.

Die Auswahl der richtigen Größe der Einführungsöffnung für Kabelverschraubungen erfordert die Messung des Kabelaußendurchmessers, die Hinzufügung geeigneter Spieltoleranzen, die Berücksichtigung der Kabelbewegung und der Wärmeausdehnung sowie die Einhaltung der Herstellerspezifikationen, um eine ordnungsgemäße Abdichtung, Zugentlastung und IP-Einstufung zu gewährleisten und gleichzeitig eine Beschädigung des Kabels zu verhindern und die langfristige Zuverlässigkeit der Elektroinstallation zu erhalten. Die richtige Größe der Bohrung ist entscheidend für die erfolgreiche Durchführung der Kabelverschraubung.

Durch meine Zusammenarbeit mit Elektroinstallateuren bei Großprojekten in deutschen Automobilwerken, auf Offshore-Plattformen in der Nordsee und in Rechenzentren im Silicon Valley weiß ich, dass die richtige Dimensionierung der Einführungslöcher über Erfolg oder Misserfolg einer Installation entscheiden kann. Ich möchte Ihnen bewährte Methoden vorstellen, mit denen Sie die Größe der Kabeldurchführungsöffnungen jedes Mal richtig bestimmen können.

Inhaltsübersicht

• Welche Faktoren bestimmen die Anforderungen an die Größe der Kabeldurchführungslöcher?
• Wie messen und berechnen Sie die korrekte Lochgröße?
• Was sind die Standard-Lochgrößen für verschiedene Kabelverschraubungstypen?
• Wie schneidet man Eingangslöcher richtig aus und bereitet sie vor?
• Welche häufigen Fehler sollten Sie bei der Bemessung von Einstiegslöchern vermeiden?
• Häufig gestellte Fragen zur Dimensionierung von Kabeldurchführungslöchern

Welche Faktoren bestimmen die Anforderungen an die Größe der Kabeldurchführungslöcher?

Die Anforderungen an die Größe der Kabelverschraubungsöffnungen richten sich nach dem Kabelaußendurchmesser, dem Kabeltyp und der Kabelkonstruktion, den Anforderungen an die Abdichtung gegen Umwelteinflüsse, den Erwägungen zur Wärmeausdehnung, den Installationstoleranzen und den Herstellerspezifikationen, die eine ordnungsgemäße Passform, Dichtungsleistung, Zugentlastung und langfristige Zuverlässigkeit gewährleisten und gleichzeitig die Bewegung des Kabels und die Einhaltung der IP-Schutzarten unter verschiedenen Umweltbedingungen ermöglichen.

Die Kenntnis dieser Faktoren gewährleistet eine optimale Leistung der Kabelverschraubung und verhindert häufige Installationsprobleme.

Überlegungen zum Kabeldurchmesser

Messung des Außendurchmessers: Der Außendurchmesser des Kabels ist der wichtigste Faktor bei der Bestimmung der Größe des Einführungslochs und erfordert eine genaue Messung an der Stelle, an der das Kabel in die Verschraubung eintritt.

Kabel-Toleranz-Variationen: Fertigungstoleranzen können Schwankungen des Kabeldurchmessers von ±5-10% verursachen, so dass die Größe der Bohrungen diesen Schwankungen angepasst werden muss.

Jacke Material Effekte: Verschiedene Ummantelungsmaterialien haben unterschiedliche Flexibilitäts- und Kompressionseigenschaften, die sich darauf auswirken, wie die Kabel durch die Einführungslöcher passen.

Überlegungen zu mehradrigen Kabeln: Mehradrige Kabel können ovale oder unregelmäßige Querschnitte haben, die eine besondere Dimensionierung erfordern.

Umwelt- und Leistungsanforderungen

IP-Bewertung Wartung: Die Größe des Einführungslochs wirkt sich direkt auf die Fähigkeit der Kabelverschraubung aus, die angegebenen IP-Schutzarten für Staub- und Wasserschutz einzuhalten.

Dichtungsleistung: Die richtige Lochgröße gewährleistet eine optimale Kompression der Dichtungselemente für einen langfristigen Schutz der Umwelt.

Zugentlastungsfunktion: Durch die richtige Dimensionierung kann die Kabelverschraubung eine angemessene Zugentlastung bieten, ohne dass das Kabel durch Überdruck beschädigt werden kann.

Temperaturleistung: Die thermische Ausdehnung und Kontraktion von Kabeln und Gehäusen muss bei der Berechnung der Lochgröße berücksichtigt werden.

Faktoren für Installation und Montage

Dicke der Platte: Die Dicke der Montageplatte beeinflusst den Sitz und die Abdichtung der Kabelverschraubung im Einführungsloch.

Qualität der Lochkanten: Saubere, glatte Lochränder sind für eine ordnungsgemäße Abdichtung der Dichtung und zur Vermeidung von Schäden am Kabelmantel unerlässlich.

Befestigungsmaterial: Einige Kabelverschraubungen erfordern zusätzlichen Freiraum für Befestigungsmuttern, Unterlegscheiben oder Sicherungsringe.

Zugangsvoraussetzungen: Die Anforderungen an die Installation und den Wartungszugang können die Größe der Bohrung und die Positionierung beeinflussen.

Kabeltypspezifische Anforderungen

Kabel Typ	Überlegungen zur Dimensionierung	Typische Toleranz
Stromkabel	Starre Konstruktion, minimale Kompression	+2-3mm
Steuerkabel	Flexibel, moderate Kompression akzeptabel	+1-2mm
Instrumentierung	Präzise Passform erforderlich, minimale Bewegung	+0,5-1mm
Gepanzerte Kabel	Großer Durchmesser, stabile Konstruktion	+3-5mm
Lichtwellenleiter	Biegeradius kritisch, schonende Handhabung	+1-2mm

Marcus, Projektleiter bei einem großen Automobilhersteller in Stuttgart, hatte wiederholt mit Ausfällen von Kabelverschraubungen bei der Installation von Produktionslinien zu kämpfen. Das Wartungsteam bohrte übergroße Löcher, "um die Installation zu erleichtern", aber das gefährdete Schutzart IP65¹ und eine Verunreinigung der elektrischen Schalttafeln durch Kühlmittel zuließen. Wir lieferten detaillierte Spezifikationen für die Größe der Löcher und Bohrschablonen, die eine ordnungsgemäße Passform unter Wahrung des Umweltschutzes sicherstellten und kostspielige Nacharbeiten und Produktionsverzögerungen verhinderten. 😊

Wie messen und berechnen Sie die korrekte Lochgröße?

Das Messen und Berechnen der korrekten Lochgröße erfordert die Verwendung von Präzisionsmessschiebern zur Messung des Kabelaußendurchmessers an mehreren Stellen, das Hinzufügen der vom Hersteller angegebenen Abstände, die Berücksichtigung der Kabelverformung unter Kompression, die Berücksichtigung der Temperaturausdehnung und das Befolgen etablierter Formeln, die eine ordnungsgemäße Abdichtung gewährleisten und gleichzeitig eine Beschädigung des Kabels und die Einhaltung der Umweltschutzklassen verhindern.

Genaue Messungen und Berechnungen sind für eine erfolgreiche Installation von Kabelverschraubungen unerlässlich.

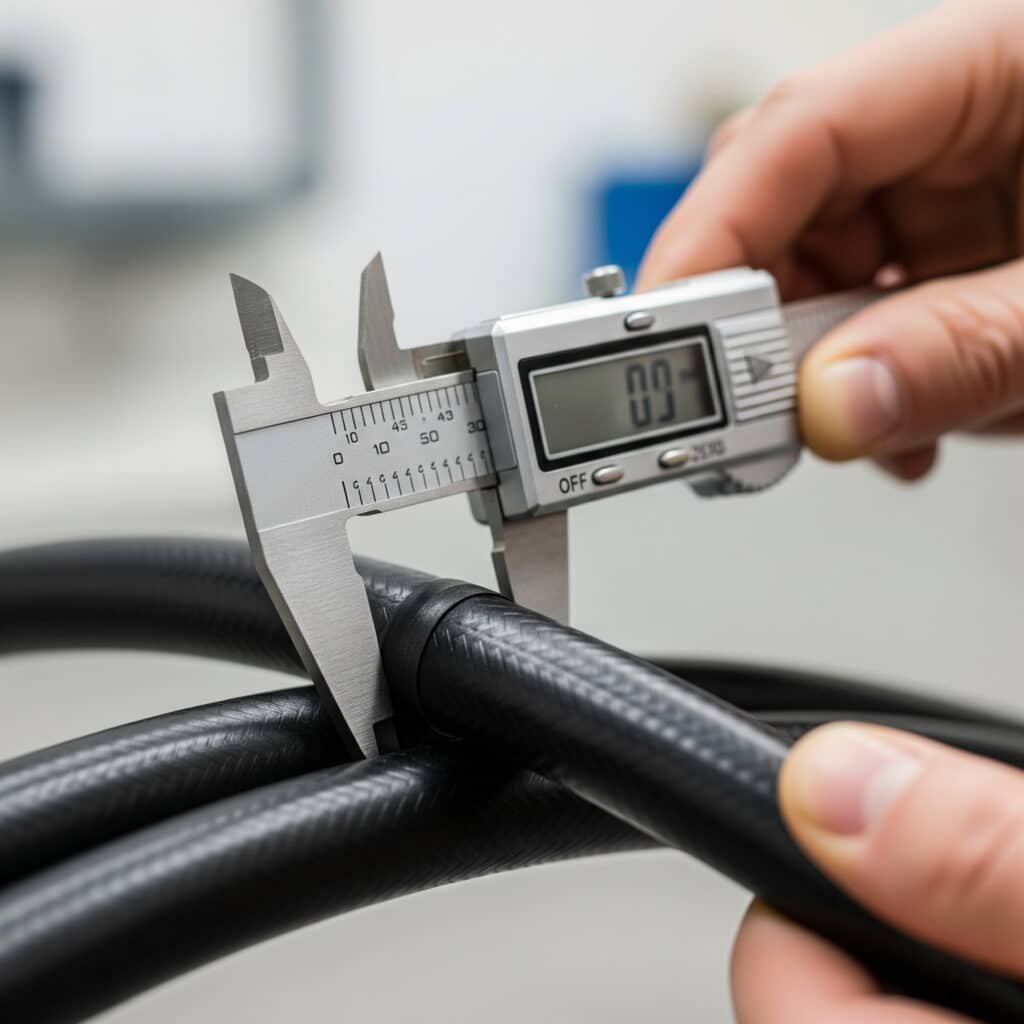

Kabelmesstechniken

Messung mehrerer Punkte: Messen Sie den Kabeldurchmesser an mehreren Stellen entlang der Länge, um Abweichungen festzustellen und den maximalen Durchmesser zu ermitteln.

Geeignete Messwerkzeuge: Verwenden Sie Präzisionsmessschieber oder Mikrometer für genaue Messungen und vermeiden Sie Maßbänder oder Lineale, die nicht präzise genug sind.

Überlegungen zur Temperatur: Messen Sie die Kabel unter den Bedingungen der Installationstemperatur, da die Temperatur den Kabeldurchmesser durch die Wärmeausdehnung beeinflusst.

Kompressionsprüfung: Testen Sie bei flexiblen Kabeln die Druckeigenschaften, um zu verstehen, wie sich das Kabel während der Installation verformen wird.

Standard-Berechnungsmethoden

Grundlegende Formel für die Größenbestimmung: Durchmesser der Einführungsöffnung = Kabelaußendurchmesser + Spielraum + Sicherheitszuschlag

Freimengen: Typische Abstände reichen von 0,5 mm für Präzisionsanwendungen bis 3 mm für große Stromkabel.

Sicherheitsmargen: Eine zusätzliche Sicherheitsmarge von 0,5-1 mm berücksichtigt Messunsicherheiten und Installationstoleranzen.

Hersteller-Spezifikationen: Überprüfen Sie die Berechnungen immer anhand der Herstellerangaben für bestimmte Kabelverschraubungsmodelle.

Anpassungen des Umweltfaktors

Temperaturausdehnung: Fügen Sie 1-2% des Kabeldurchmessers für Installationen mit erheblichen Temperaturschwankungen hinzu.

Auswirkungen von Luftfeuchtigkeit: Berücksichtigen Sie das Aufquellen des Kabelmantels in Umgebungen mit hoher Luftfeuchtigkeit, insbesondere bei hygroskopische Stoffe².

Chemische Exposition: Berücksichtigen Sie das mögliche Aufquellen des Kabelmantels, wenn er Chemikalien oder Lösungsmitteln ausgesetzt ist.

UV-Zersetzung: Bei Installationen im Freien können sich die Kabelmäntel im Laufe der Zeit verändern und die Passform beeinträchtigen.

Überprüfungs- und Testmethoden

Testanpassung: Führen Sie vor dem endgültigen Ausschneiden der Löcher immer eine Testmontage mit echten Kabeln durch, um die Berechnungen zu überprüfen.

Überprüfung der Versiegelung: Prüfen Sie, ob die berechnete Lochgröße eine ordnungsgemäße Komprimierung des Dichtelements ohne Überkomprimierung ermöglicht.

Prüfung der Installationskraft: Vergewissern Sie sich, dass die Kabel ohne übermäßige Kraftanstrengung, die Kabel oder Verschraubungen beschädigen könnte, installiert werden können.

Leistungstests: Testen Sie die IP-Leistung nach der Installation, um die ordnungsgemäße Abdichtung zu bestätigen.

Dokumentation und Qualitätskontrolle

Messprotokolle: Dokumentieren Sie alle Messungen und Berechnungen zur Qualitätssicherung und als Referenz für die Zukunft.

Installationszeichnungen: Erstellen Sie detaillierte Zeichnungen, in denen Lochgrößen, Positionen und Installationsanforderungen angegeben sind.

Checklisten für Inspektionen: Entwickeln Sie Checklisten, um die korrekte Größe der Löcher vor und nach der Installation zu überprüfen.

Revisionskontrolle: Behalten Sie die Revisionskontrolle für die Spezifikationen der Lochgröße bei, wenn sich die Projekte weiterentwickeln.

Ahmed, der für die elektrischen Installationen in einer petrochemischen Anlage in Kuwait zuständig ist, hatte mit einer uneinheitlichen Leistung der Kabelverschraubungen zu kämpfen, die auf die unterschiedlichen Lochgrößen der verschiedenen Auftragnehmer zurückzuführen war. Wir entwickelten standardisierte Messverfahren und Berechnungsblätter, die eine einheitliche Lochgröße für alle Installationsteams sicherstellten, wodurch die Erfolgsquote bei der Erstinstallation von 75% auf 98% erhöht und kostspielige Nacharbeiten vermieden werden konnten.

Was sind die Standard-Lochgrößen für verschiedene Kabelverschraubungstypen?

Die Standardlochgrößen für Kabelverschraubungen variieren je nach Gewindegröße, Kabeldurchmesserbereich und Verschraubungstyp, wobei metrische Kabelverschraubungen Löcher von 12 mm für M12-Verschraubungen bis 75 mm für M75-Verschraubungen erfordern, NPT-Verschraubungen³ und Spezialverschraubungen, wie z. B. Panzerkabelverschraubungen, die größere Löcher benötigen, um den größeren Gehäusedurchmesser und die Dichtungsanforderungen zu erfüllen.

Die Kenntnis der Standardgrößen hilft bei der richtigen Auswahl und Installationsplanung.

Metrische Kabelverschraubungslöcher

M12 Kabelverschraubungen: 12 mm Lochdurchmesser für Kabel 3-6,5 mm, üblicherweise für Mess- und Steuerkabel verwendet.

M16 Kabelverschraubungen: 16 mm Lochdurchmesser für Kabel 4-10 mm, beliebt für allgemeine Elektroinstallationen.

M20 Kabelverschraubungen: 20mm Lochdurchmesser für Kabel 6-12mm, weit verbreitet für Strom- und Steuerungsanwendungen.

M25 Kabelverschraubungen: 25mm Lochdurchmesser für Kabel 9-16mm, geeignet für mittlere Stromkabel und mehradrige Anwendungen.

M32 Kabelverschraubungen: 32 mm Lochdurchmesser für Kabel 15-22 mm, für größere Stromkabel und industrielle Anwendungen.

NPT-Lochgrößen für Kabelverschraubungen

1/2″ NPT: 20,6 mm Lochdurchmesser, entspricht der metrischen Größe M20 für nordamerikanische Anwendungen.

3/4″ NPT: 26,7 mm Lochdurchmesser, üblicherweise für industrielle Stromanwendungen verwendet.

1″ NPT: 33,4 mm Lochdurchmesser, geeignet für große Kabelinstallationen und mehrere Kabeleinführungen.

1-1/4″ NPT: 42,2 mm Lochdurchmesser, verwendet für schwere industrielle Anwendungen.

1-1/2″ NPT: 48,3 mm Lochdurchmesser, für sehr große Kabel und spezielle Anwendungen.

Spezialisierte Kabelverschraubungsdimensionierung

Stopfbuchse Typ	Größenbereich	Loch-Durchmesser	Besondere Überlegungen
Gepanzertes Kabel	M20-M75	+2-5mm über Standard	Größerer Körperdurchmesser
EMC-geschirmt	M12-M63	Standard-Größe	Präzise Passform entscheidend
Explosionsgeschützt	M16-M50	+1-2mm über Standard	Gewindeeingriff kritisch
Marine Klasse	M12-M75	Standard-Größe	Korrosionsbeständige Materialien
Hohe Temperatur	M16-M40	+1-2mm für die Ausdehnung	Zulage für thermische Ausdehnung

Überlegungen zur Plattendicke

Dünne Paneele (1-3mm): Möglicherweise sind größere Löcher erforderlich, um den Stopfbuchsenkörper aufzunehmen und einen korrekten Gewindeeingriff zu gewährleisten.

Standard-Paneele (3-6 mm): Optimale Dicke für die meisten Kabelverschraubungen, die einen guten Sitz und eine gute Abdichtung ermöglicht.

Dicke Paneele (6-12 mm): Erfordert möglicherweise erweiterte Gewindelängen oder spezielle Befestigungselemente.

Sehr dicke Paneele (>12mm): Oft sind Schottverschraubungen oder kundenspezifische Lösungen erforderlich.

Toleranzen und Qualitätsanforderungen

Standardtoleranzen: ±0,1 mm für Präzisionsanwendungen, ±0,2 mm für allgemeine industrielle Anwendungen.

Oberfläche: Glatte Lochränder verhindern eine Beschädigung der Dichtung und gewährleisten eine einwandfreie Abdichtung.

Rechtwinkligkeit: Die Löcher müssen für eine ordnungsgemäße Abdichtung innerhalb von ±2 Grad senkrecht zur Plattenoberfläche liegen.

Qualität der Kanten: Entgratete Kanten verhindern eine Beschädigung des Kabelmantels bei der Installation.

Wie schneidet man Eingangslöcher richtig aus und bereitet sie vor?

Das richtige Schneiden und Vorbereiten von Einführungslöchern erfordert die Auswahl geeigneter Schneidwerkzeuge, die genaue Markierung der Lochmitten, die Verwendung geeigneter Schneidgeschwindigkeiten und Vorschübe, das Entgraten aller Kanten, die Überprüfung der Maßhaltigkeit und das Auftragen von Schutzlacken, um saubere, präzise Löcher zu gewährleisten, die optimale Dichtungsflächen bieten und Kabelschäden bei der Installation und Wartung verhindern.

Die Qualität der Bohrlochvorbereitung ist entscheidend für die langfristige Leistung und Zuverlässigkeit der Kabelverschraubung.

Methoden und Werkzeuge zum Schneiden von Löchern

Stufenbohrer: Ideal für dünne Platten, die saubere Löcher mit minimaler Gratbildung und guter Größenkontrolle liefern.

Lochsägen: Hervorragend geeignet für dickere Platten und größere Löcher, die eine angemessene Geschwindigkeit und Vorschubgeschwindigkeit für saubere Schnitte erfordern.

Plasmaschneiden: Schnell für dicke Platten, erfordert jedoch eine umfangreiche Nachbearbeitung, um eine angemessene Oberflächenqualität zu erreichen.

Wasserstrahlschneiden⁴: Bietet hervorragende Präzision und Oberflächengüte, kann aber bei kleinen Mengen kostspielig sein.

Stanzen: Schnell und wirtschaftlich für dünne Platten, aber begrenzt auf kleinere Lochgrößen und weichere Materialien.

Bewährte Praktiken beim Schneiden

Ordnungsgemäße Kennzeichnung: Verwenden Sie Körner und Präzisionsmesswerkzeuge, um den Mittelpunkt der Löcher genau zu markieren.

Steuerung der Schnittgeschwindigkeit: Verwenden Sie angemessene Drehzahlen, um Überhitzung zu vermeiden und saubere Schnitte ohne Kaltverfestigung zu gewährleisten.

Kühlmittel Anwendung: Tragen Sie bei Bedarf Schneidflüssigkeit auf, um Überhitzung zu vermeiden und die Lebensdauer der Werkzeuge zu verlängern.

Progressives Schneiden: Verwenden Sie bei großen Löchern progressive Schneidetechniken, um die Genauigkeit zu erhalten und Materialverformungen zu vermeiden.

Backup-Unterstützung: Stützen Sie dünne Platten beim Schneiden ab, um Verformungen zu vermeiden und einen sauberen Durchbruch zu gewährleisten.

Qualitätskontrolle und Inspektion

Überprüfung der Dimensionen: Messen Sie alle Löcher mit Präzisionswerkzeugen, um den Durchmesser und die Rundheit innerhalb der vorgegebenen Toleranzen zu überprüfen.

Prüfung der Kantenqualität: Prüfen Sie auf Grate, Risse oder andere Kantenfehler, die die Abdichtung beeinträchtigen oder die Kabel beschädigen könnten.

Bewertung der Oberflächenbeschaffenheit: Überprüfen Sie, ob die Oberflächenbeschaffenheit die Anforderungen für eine ordnungsgemäße Dichtung und Korrosionsbeständigkeit erfüllt.

Rechtwinkligkeitsprüfung: Vergewissern Sie sich mit geeigneten Messwerkzeugen, dass die Löcher senkrecht zur Plattenoberfläche verlaufen.

Veredelung und Schutz

Entgraten: Entfernen Sie alle Grate und scharfen Kanten mit geeigneten Entgratungswerkzeugen oder -verfahren.

Radiusing der Kante: Die Lochränder sind leicht gerundet, um eine Beschädigung des Kabelmantels während der Installation zu vermeiden.

Schutzbeschichtung: Tragen Sie geeignete Schutzschichten auf, um Korrosion zu verhindern und die Oberflächenqualität zu erhalten.

Endreinigung: Reinigen Sie die Löcher vor dem Einbau der Kabelverschraubung gründlich von Schneidresten und Verunreinigungen.

Häufige Schnittprobleme und Lösungen

Übergroße Löcher: Verursacht durch Werkzeugverschleiß, zu hohe Vorschubgeschwindigkeiten oder eine falsche Werkzeugauswahl - verhindern Sie dies durch eine ordnungsgemäße Werkzeugwartung und richtige Schnittparameter.

Raue Kanten: Ursache sind stumpfe Werkzeuge, falsche Geschwindigkeiten oder unzureichende Unterstützung - durch richtige Werkzeugauswahl und Schneidetechniken beheben.

Unrunde Löcher: Verursacht durch Maschinenverformung, verschlissene Werkzeuge oder unsachgemäßes Einrichten - verhindern Sie dies durch ordnungsgemäße Maschinenwartung und Einrichtungsverfahren.

Arbeitsverhärtung⁵: Ergibt sich aus übermäßiger Wärmeentwicklung - Kontrolle durch korrekte Geschwindigkeiten, Vorschübe und Kühlmittelzufuhr.

Welche häufigen Fehler sollten Sie bei der Bemessung von Einstiegslöchern vermeiden?

Zu den häufigen Fehlern bei der Dimensionierung von Einführungslöchern gehören die Überdimensionierung von Löchern für eine "einfachere Installation", die Unterdimensionierung auf der Grundlage der nominalen Kabelabmessungen, das Ignorieren von Herstellerspezifikationen, die Nichtberücksichtigung von Kabelabweichungen, die Verwendung ungeeigneter Messwerkzeuge, die Vernachlässigung der Wärmeausdehnung und das Schneiden von Löchern vor der endgültigen Auswahl des Kabels, die alle die Dichtungsleistung, die IP-Einstufung und die langfristige Zuverlässigkeit beeinträchtigen.

Die Vermeidung dieser Fehler gewährleistet eine erfolgreiche Installation von Kabelverschraubungen und eine optimale Leistung.

Berechnungsfehler bei der Größenbestimmung

Verwendung von Nennmaßen: Wenn man sich auf die Katalogmaße von Kabeln verlässt, anstatt die tatsächlichen Kabel zu messen, führt dies zu schlechten Passungen und Dichtungsproblemen.

Toleranzen ignorieren: Die Nichtberücksichtigung von Fertigungstoleranzen sowohl bei den Kabeln als auch bei den Platten führt zu Installationsproblemen.

Unzureichende Abstände: Ein unzureichender Abstand erschwert die Installation und kann Kabel beschädigen oder die Abdichtung beeinträchtigen.

Übermäßige Abstände: Übergroße Löcher beeinträchtigen die Dichtungsleistung und können gegen die IP-Anforderungen verstoßen.

Fehler bei der Messung und Dokumentation

Ungenaue Messwerkzeuge: Die Verwendung ungeeigneter Messwerkzeuge führt zu Auslegungsfehlern und Installationsproblemen.

Einzelpunktmessung: Bei der Messung des Kabeldurchmessers an nur einem Punkt werden Abweichungen übersehen, die sich auf die Lochgröße auswirken.

Vernachlässigung der Temperatur: Die Nichtberücksichtigung von Temperatureinflüssen auf die Kabelabmessungen führt zu Passungsproblemen im Betrieb.

Schlechte Dokumentation: Unzureichende Dokumentation führt zu Verwirrung und inkonsistenter Lochgrößenbestimmung bei verschiedenen Installationen.

Fehler bei der Installationsplanung

Vorzeitiges Schneiden von Löchern: Durch das Schneiden von Löchern vor der endgültigen Auswahl der Kabel wird eine Größe festgelegt, die möglicherweise nicht für die tatsächlichen Kabel geeignet ist.

Die Dicke der Platte wird ignoriert: Die Auswirkungen der Plattendicke auf den Sitz der Stopfbuchse und den Gewindeeingriff werden nicht berücksichtigt.

Zugangsbeschränkungen: Nichtberücksichtigung der Anforderungen an den Installationszugang bei der Positionierung und Dimensionierung der Löcher.

Künftige Erweiterung: Keine Planung für mögliche künftige Kabeländerungen oder -ergänzungen.

Überwachung der Qualitätskontrolle

Überspringen von Testanpassungen: Werden die Kabel und Verschraubungen vor der endgültigen Installation nicht getestet, können Probleme bei der Dimensionierung zu spät erkannt werden.

Unzureichende Inspektion: Wird die Qualität der Bohrungen vor dem Einbau nicht ordnungsgemäß geprüft, führt dies zu Dichtungs- und Leistungsproblemen.

Fehlende Verifizierung: Wird die Leistung der IP-Schutzart nach der Installation nicht überprüft, werden Probleme im Zusammenhang mit der Größe möglicherweise nicht erkannt.

Unzureichende Aufbewahrung von Unterlagen: Unzureichende Dokumentation erschwert die Fehlersuche und Wartung.

Umweltfaktor Vernachlässigung

Temperaturausdehnung: Die Nichtbeachtung von Wärmeausdehnungseffekten kann dazu führen, dass Kabel verklemmen oder Dichtungen versagen.

Chemische Kompatibilität: Die Nichtberücksichtigung chemischer Einflüsse auf die Kabeldimensionen kann mit der Zeit zu Passformproblemen führen.

Alterungseffekte: Die Nichtberücksichtigung von Kabelalterung und Maßänderungen beeinträchtigt die langfristige Leistung.

Installationsbedingungen: Die Nichtberücksichtigung der Umgebungsbedingungen bei der Installation kann die Handhabung und den Sitz der Kabel beeinträchtigen.

Schlussfolgerung

Die Auswahl der richtigen Größe der Einführungsöffnung für Kabelverschraubungen erfordert sorgfältige Messungen, korrekte Berechnungsmethoden und die Berücksichtigung von Umweltfaktoren. Die Einhaltung von Herstellerspezifikationen und bewährten Praktiken der Branche gewährleistet eine optimale Dichtungsleistung, die Einhaltung der IP-Schutzart und langfristige Zuverlässigkeit.

Der Erfolg hängt von der genauen Messung, der richtigen Berechnung, der Qualität der Bohrlochvorbereitung und der Vermeidung von häufigen Fehlern bei der Dimensionierung ab. Bei Bepto bieten wir umfassende technische Unterstützung und detaillierte Spezifikationen, um Ihnen zu helfen, jedes Mal perfekte Kabelverschraubungen zu installieren, unterstützt durch unsere umfangreiche Erfahrung mit Kabelverbindungslösungen.
