Wie spezifiziert man Verschraubungen für Hochfrequenz-Datenkabel (Cat 6/7)?

Unsachgemäße Kabelverschraubungsspezifikationen für Hochfrequenzdatenkabel führen zu Signalverschlechterungen, elektromagnetischen Störungen, Impedanzfehlanpassungen und Netzwerkleistungsproblemen, die kritische Kommunikationssysteme lahmlegen, die industrielle Automatisierung stören, die Datenintegrität beeinträchtigen und kostspielige Ausfallzeiten in modernen Anlagen verursachen können, in denen eine zuverlässige Hochgeschwindigkeitsdatenübertragung für die betriebliche Effizienz und Sicherheit unerlässlich ist.

Bei der Auswahl von Kabelverschraubungen für Hochfrequenz-Datenkabel wie Cat 6/7 müssen die Wirksamkeit der EMV-Abschirmung, die Impedanzanpassung, die Kontinuität der Erdung, die Abdichtung gegen Umwelteinflüsse und die mechanische Zugentlastung sorgfältig berücksichtigt werden, um die Signalintegrität aufrechtzuerhalten, elektromagnetische Störungen zu verhindern und eine zuverlässige Netzwerkleistung zu gewährleisten, während gleichzeitig die Industriestandards für Datenübertragungsqualität und Umweltschutz eingehalten werden. Die richtige Spezifikation ist entscheidend für die Aufrechterhaltung der Gigabit- und 10-Gigabit-Netzwerkleistung.

Nachdem ich Netzinfrastrukturen für Rechenzentren vom Frankfurter Finanzdistrikt bis zu den Technologiekomplexen in Seoul entworfen habe, habe ich gelernt, dass 80% von Hochfrequenz-Datenübertragungsproblemen¹ sind auf die unsachgemäße Auswahl und Installation von Kabelverschraubungen zurückzuführen. Ich möchte Ihnen die bewährten Spezifikationen vorstellen, die eine zuverlässige Gigabit-Leistung in anspruchsvollen industriellen Umgebungen gewährleisten.

Inhaltsübersicht

• Was macht Hochfrequenz-Datenkabelverschraubungen anders?
• Wie kann man die Signalintegrität durch Drüsen aufrechterhalten?
• Welche EMV-Anforderungen müssen für Cat 6/7-Anwendungen erfüllt werden?
• Wie wählt man die richtige Größe und Konfiguration der Stopfbuchse aus?
• Welche bewährten Installationspraktiken gewährleisten eine optimale Leistung?
• FAQs über Hochfrequenz-Datenkabelverschraubungen

Was macht Hochfrequenz-Datenkabelverschraubungen anders?

Hochfrequenz-Datenkabelverschraubungen unterscheiden sich von Standardverschraubungen durch eine spezielle EMV-Abschirmung, impedanzkontrollierte Designs, 360-Grad-Erdungssysteme, präzisionsgefertigte Kontaktflächen und Materialien, die speziell ausgewählt wurden, um die Signalintegrität bei Frequenzen von bis zu 600 MHz für Cat 6- und 1000 MHz für Cat 7-Anwendungen aufrechtzuerhalten und gleichzeitig Umweltschutz und mechanische Zugentlastung zu bieten, ohne die Qualität der Datenübertragung zu beeinträchtigen.

Das Verständnis dieser Unterschiede ist entscheidend für die Aufrechterhaltung der Netzleistung und die Vermeidung kostspieliger Signalverschlechterungen.

Anforderungen an die EMV-Abschirmung

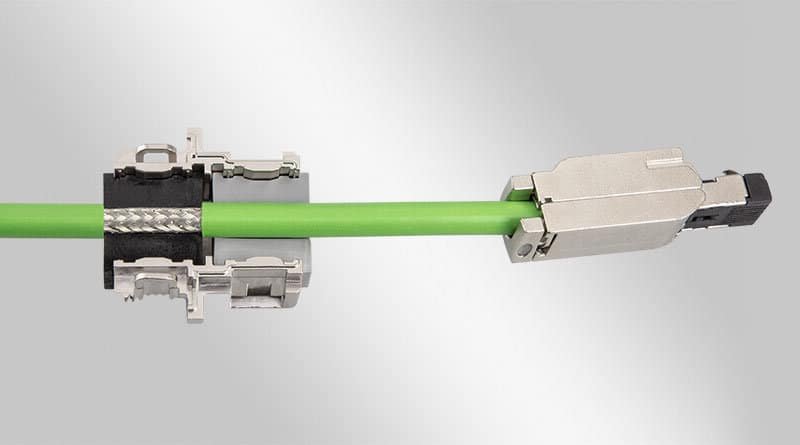

360-Grad-Abschirmung: Hochfrequenz-Datenverschraubungen müssen eine kontinuierliche elektromagnetische Abschirmung um den gesamten Kabelumfang herum bieten, um Signalverluste und externe Störungen zu verhindern.

Wirksamkeit der Abschirmung: Die Spezifikationen verlangen in der Regel eine Abschirmwirkung von mindestens 40 dB über den gesamten Betriebsfrequenzbereich, um die EMV-Normen zu erfüllen.

Leitende Materialien: Spezielle leitfähige Dichtungen, Kontaktfedern und plattierte Oberflächen gewährleisten eine zuverlässige elektrische Kontinuität zwischen Kabelschirm und Verschraubungskörper.

Integrität des Erdungspfades: Erdungspfade mit niedriger Impedanz sind für eine effektive EMV-Leistung und die Aufrechterhaltung der Signalqualität unerlässlich.

Überlegungen zur Signalintegrität

Impedanzkontrolle: Die Stopfbuchsentwürfe müssen Wellenwiderstand² (typischerweise 100Ω für Twisted Pair) durch die Übergangszone, um Reflexionen und Signalverzerrungen zu vermeiden.

Frequenzgang: Die Komponenten müssen ihre Leistung über das gesamte Frequenzspektrum hinweg beibehalten, ohne dass es zu Resonanzen oder einer Signalabschwächung kommt.

Vermeidung von Übersprechen: Eine ordnungsgemäße Abschirmung und Erdung verhindert das Übersprechen zwischen benachbarten Kabelpaaren am nahen und fernen Ende.

Optimierung der Rückflussdämpfung: Stopfbuchsenübergänge sollten die Rückflussdämpfung minimieren, um die Signalleistung zu erhalten und die Bitfehlerrate zu reduzieren.

Material-Spezifikationen

Leitende Elemente: Hochleitfähige Materialien wie versilbertes Kupfer oder Berylliumkupfer sorgen für zuverlässige elektrische Verbindungen.

Dielektrische Eigenschaften: Isoliermaterialien müssen stabile Dielektrizitätskonstanten und niedrige Verlusttangenten über den gesamten Betriebsfrequenzbereich aufweisen.

Korrosionsbeständigkeit: Marinetaugliche Materialien verhindern eine Verschlechterung, die die elektrische Leistung im Laufe der Zeit beeinträchtigen könnte.

Temperaturstabilität: Die Materialien müssen ihre elektrischen Eigenschaften über den spezifizierten Betriebstemperaturbereich beibehalten.

Mechanische Konstruktionsmerkmale

Präzisionstoleranzen: Enge Fertigungstoleranzen gewährleisten eine gleichbleibende elektrische Leistung und zuverlässige mechanische Verbindungen.

Integration der Zugentlastung: Eine ordnungsgemäße Zugentlastung verhindert Kabelbewegungen, die die elektrischen Verbindungen oder die Signalqualität beeinträchtigen könnten.

Vibrationsbeständigkeit: Die Entwürfe müssen die elektrische Kontinuität bei mechanischen Vibrationen und Temperaturschwankungen aufrechterhalten.

Kompatibilität der Kabel: Die Verschraubungen müssen dem spezifischen Aufbau und den Abmessungen von Hochfrequenz-Datenkabeln angepasst sein.

Einhaltung von Leistungsstandards

Standard	Frequenzbereich	Wichtige Anforderungen	Testmethoden
Kat. 6	Bis zu 250MHz	Rückflussdämpfung, Einfügedämpfung, NEXT	TIA-568-C.2
Kat. 6A	Bis zu 500MHz	Außerirdisches Übersprechen3Wirksamkeit der Abschirmung	TIA-568-C.2
Kat. 7	Bis zu 600MHz	Klasse F Leistung, EMC-Konformität	ISO/IEC 11801
Kat. 7A	Bis zu 1000MHz	Anforderungen der Klasse FA, verstärkte Abschirmung	ISO/IEC 11801

Marcus, ein Netzwerkinfrastrukturmanager in einem großen Automobilwerk in Stuttgart, Deutschland, erlebte intermittierende Netzwerkausfälle in seiner neuen Industrie 4.0-Implementierung. Standard-Kabelverschraubungen verursachten eine Signalverschlechterung in ihrem Cat 6A-Backbone, was zu Paketverlusten und Systemzeitüberschreitungen führte. Wir lieferten spezielle EMV-Kabelverschraubungen mit 360-Grad-Abschirmung und geeigneter Impedanzanpassung, die die Interferenzprobleme beseitigten und die volle Gigabit-Leistung über die 500 Meter lange Netzwerkstrecke wiederherstellten. 😊

Wie kann man die Signalintegrität durch Drüsen aufrechterhalten?

Die Aufrechterhaltung der Signalintegrität durch Kabelverschraubungen erfordert eine präzise Impedanzanpassung, eine durchgängige Abschirmung, geeignete Erdungstechniken, eine kontrollierte Kabelgeometrie und die Beseitigung von Diskontinuitäten, die zu Reflexionen, Signalverlusten oder elektromagnetischen Störungen führen könnten, während gleichzeitig sichergestellt werden muss, dass Umweltabdichtungen und mechanischer Schutz die elektrische Leistung von Hochfrequenz-Datenübertragungssystemen nicht beeinträchtigen.

Die Signalintegrität ist die Grundlage für eine zuverlässige Hochgeschwindigkeits-Datenkommunikation.

Techniken zur Impedanzanpassung

Steuerung der charakteristischen Impedanz: Halten Sie eine Impedanz von 100Ω ±15Ω durch den Stopfbüchsenübergang ein, um Signalreflexionen und Leistungsverluste zu vermeiden.

Geometrie-Optimierung: Kontrollieren Sie sorgfältig die Leiterabstände und die dielektrischen Materialien, um eine gleichbleibende Impedanzcharakteristik zu erhalten.

Übergangsgestaltung: Allmähliche Impedanzübergänge minimieren Reflexionen und erhalten die Signalqualität über die Drüsenschnittstelle.

Auswahl der Materialien: Verwenden Sie Materialien mit geeigneten Dielektrizitätskonstanten, um die Anforderungen an die Impedanzanpassung zu erfüllen.

Abschirmung Kontinuität Methoden

360-Grad-Kontakt: Achten Sie auf einen vollständigen Umfangskontakt zwischen der Kabelabschirmung und dem Verschraubungskörper, um eine effektive EMV-Leistung zu gewährleisten.

Anpressdruckkontrolle: Aufrechterhaltung eines optimalen Kontaktdrucks, um eine zuverlässige elektrische Verbindung ohne Beschädigung der Kabelabschirmung zu gewährleisten.

Mehrere Kontaktstellen: Verwenden Sie mehrere Kontaktelemente, um redundante Abschirmungsverbindungen und verbesserte Zuverlässigkeit zu gewährleisten.

Korrosionsschutz: Wenden Sie geeignete Oberflächenbehandlungen an, um Korrosion zu verhindern, die die Wirksamkeit der Abschirmung beeinträchtigen könnte.

Konstruktion des Erdungssystems

Pfade mit niedriger Impedanz: Sorgen Sie für einen direkten, niederohmigen Erdungspfad von der Kabelabschirmung zur Gerätemasse, um eine effektive EMV-Leistung zu gewährleisten.

Vermeidung von Erdschleifen: Entwerfen Sie Erdungssysteme, um Erdschleifen zu vermeiden, die Rauschen und Interferenzen verursachen könnten.

Äquipotentialausgleich: Vergewissern Sie sich, dass alle metallischen Komponenten auf demselben elektrischen Potenzial liegen, um Zirkulationsströme zu vermeiden.

Prüfung der Bodenintegrität: Implementierung von Testverfahren zur Überprüfung der Kontinuität und Impedanz des Erdungspfades.

Erhaltung der Kabelgeometrie

Paar Twist Wartung: Beibehaltung der Twisted-Pair-Geometrie durch die Verschraubung, um die differentiellen Signaleigenschaften zu erhalten.

Steuerung des Biegeradius: Halten Sie die Mindestanforderungen an den Biegeradius ein, um Impedanzschwankungen und Signalverschlechterungen zu vermeiden.

Leiterseparation: Achten Sie auf einen angemessenen Leiterabstand, um die charakteristische Impedanz zu erhalten und Übersprechen zu vermeiden.

Schirmanschluss: Schließen Sie die Kabelschirme ordnungsgemäß ab, um die Wirksamkeit der Abschirmung zu erhalten, ohne Impedanzunterbrechungen zu verursachen.

Optimierung des Frequenzgangs

Bandbreitenerhalt: Stellen Sie sicher, dass die Drüse keine frequenzabhängigen Verluste oder Phasenverzerrungen verursacht.

Resonanzvermeidung: Konstruieren Sie die Stopfbuchsen so, dass Resonanzfrequenzen innerhalb der Betriebsbandbreite vermieden werden.

Gruppe Verzögerungssteuerung: Minimierung von Schwankungen der Gruppenlaufzeit, die bei Hochgeschwindigkeitsanwendungen zu Signalverzerrungen führen können.

Unterdrückung von Oberwellen: Verhindern Sie die Erzeugung von Oberwellen, die andere Frequenzbänder stören könnten.

Prüfung und Verifizierung

Netzwerkanalyse: Verwenden Sie Vektor-Netzwerk-Analysatoren⁴ zur Überprüfung der Impedanz und des Frequenzgangs durch Stopfbuchsenbaugruppen.

Zeitbereichsreflektometrie: Identifizieren Sie Impedanzdiskontinuitäten und optimieren Sie Drüsendesigns für minimale Reflektionen.

Prüfung der Bitfehlerrate: Überprüfen Sie die tatsächliche Datenübertragungsleistung unter Betriebsbedingungen.

EMC-Konformitätsprüfung: Bestätigen Sie, dass die elektromagnetische Verträglichkeit den geltenden Normen entspricht.

Welche EMV-Anforderungen müssen für Cat 6/7-Anwendungen erfüllt werden?

Zu den EMV-Anforderungen für Cat 6/7-Anwendungen gehören eine Mindestabschirmung von 40-60 dB, eine ordnungsgemäße Erdung zur Vermeidung von Erdschleifen, die Einhaltung von Emissions- und Störfestigkeitsnormen, die Kontrolle von Gleichtaktströmen, die Verhinderung von Fremdübersprechen und die Aufrechterhaltung der Signalqualität unter elektromagnetischen Störungsbedingungen bei gleichzeitiger Erfüllung der behördlichen Anforderungen für industrielle und gewerbliche Anlagen.

Die Einhaltung der EMV-Anforderungen ist für einen zuverlässigen Betrieb in elektromagnetisch gestörten Umgebungen unerlässlich.

Standards für die Wirksamkeit der Abschirmung

Abdeckung des Frequenzbereichs: Die Abschirmung muss über den gesamten Betriebsfrequenzbereich wirksam sein, von Gleichstrom bis zur maximalen Nennfrequenz.

Mindestanforderungen an die Leistung: In der Regel ist eine Mindestabschirmung von 40 dB für Cat 6 und 60 dB für Cat 7-Anwendungen erforderlich.

Testmethoden: Die Wirksamkeit der Abschirmung muss mit genormten Prüfverfahren wie IEEE 299 oder IEC 61000-5-7 nachgewiesen werden.

Umweltbedingungen: Die Leistung muss unter verschiedenen Temperatur-, Feuchtigkeits- und mechanischen Belastungsbedingungen aufrechterhalten werden.

Anforderungen an die Emissionskontrolle

Gestrahlte Emissionen: Verhindern, dass elektromagnetische Energie über die zulässigen Grenzwerte hinaus abgestrahlt wird, die durch FCC Teil 15⁵ oder EN 55032.

Leitungsgebundene Emissionen: Kontrolle der leitungsgebundenen Emissionen auf Strom- und Signalleitungen, um Interferenzen mit anderen Geräten zu vermeiden.

Harmonische Verzerrung: Minimierung der Erzeugung von Oberwellen, die andere Frequenzbänder oder Dienste stören könnten.

Störende Emissionen: Eliminierung unerwünschter Emissionen außerhalb der vorgesehenen Frequenzbänder.

Normen für die Störfestigkeit

Strahlungsimmunität: Aufrechterhaltung der Signalintegrität bei Einwirkung elektromagnetischer Felder gemäß IEC 61000-4-3.

Leitungsgebundene Störfestigkeit: Widersteht leitungsgebundenen Störungen auf Kabeln gemäß IEC 61000-4-6.

ESD-Schutz: Schutz vor elektrostatischer Entladung gemäß den Anforderungen der IEC 61000-4-2.

Immunität gegen Überspannungen: Widersteht elektrischen Überspannungen gemäß IEC 61000-4-5 ohne Leistungseinbußen.

Anforderungen an Erdung und Verkabelung

Erdung der Ausrüstung: Zuverlässige Verbindung zur Geräteerde für Sicherheit und EMV-Leistung.

Schirmerdung: Schließen Sie die Kabelschirme ordnungsgemäß ab, um die Wirksamkeit der Abschirmung zu erhalten, ohne Erdschleifen zu erzeugen.

Kontinuität der Bindung: Sorgen Sie für eine durchgängige Verbindung zwischen allen metallischen Bauteilen, um eine Potentialausgleichserdung zu gewährleisten.

Erdungsimpedanz: Sorgen Sie für niederohmige Erdungspfade für eine effektive EMV-Leistung.

Gleichtaktstromregelung

Ausbalancierte Übertragung: Behalten Sie ausgeglichene Übertragungseigenschaften bei, um die Erzeugung von Gleichtaktströmen zu minimieren.

Gleichtaktdrosseln: Integrieren Sie bei Bedarf eine Gleichtaktunterdrückung, um unerwünschte Ströme zu kontrollieren.

Differentialmodus-Erhaltung: Beibehaltung der differentiellen Signaleigenschaften bei gleichzeitiger Unterdrückung von Gleichtaktstörungen.

Verhinderung der Modusumwandlung: Verhindern Sie die Umwandlung zwischen Differenzial- und Gleichtaktmodus, die die Leistung beeinträchtigen könnte.

Rahmen für die Einhaltung von Rechtsvorschriften

Region	Standard	Wichtige Anforderungen	Übereinstimmung Methode
Nord-Amerika	FCC Teil 15	Emissionsgrenzwerte, Störfestigkeitswerte	Prüfung durch Dritte
Europa	EN 55032/35	Einhaltung der EMV-Richtlinie	CE-Kennzeichnung
International	IEC 61000-Reihe	Generische EMV-Normen	Akkreditierte Prüfungen
Industriell	IEC 61326	Industrielle Umgebung EMC	Anwendungsspezifische Prüfung

Hassan, der eine petrochemische Anlage in Dubai, VAE, leitet, musste sein Steuerungsnetzwerk aufrüsten, um neue Sicherheitssysteme zu unterstützen. Die raue elektromagnetische Umgebung, die von Antrieben mit variabler Frequenz und Hochleistungsgeräten ausgeht, führte zu Datenfehlern in seinem bestehenden Netzwerk. Wir spezifizierten Cat 7-Kabelverschraubungen mit verbesserter EMV-Abschirmung (65 dB Effektivität) und implementierten geeignete Erdungstechniken, die Interferenzprobleme beseitigten und eine Netzwerkverfügbarkeit von 99,99% für die kritischen Sicherheitssysteme des Unternehmens erzielten.

Wie wählt man die richtige Größe und Konfiguration der Stopfbuchse aus?

Die Auswahl der richtigen Verschraubungsgröße und -konfiguration für Hochfrequenzdatenkabel erfordert eine sorgfältige Abwägung des Kabelaußendurchmessers, der Anzahl der Leiter, der Art der Abschirmung, der Anforderungen an die Umgebungsabdichtung, der Spezifikationen für das Befestigungsgewinde und der zukünftigen Erweiterungsanforderungen. Dabei müssen der richtige Sitz, die optimale elektrische Leistung und die Einhaltung der Installationsstandards für einen zuverlässigen Langzeitbetrieb gewährleistet sein.

Die richtige Dimensionierung und Konfiguration ist sowohl für die Leistung als auch für den Erfolg der Installation entscheidend.

Analyse der Kabeldimensionen

Messung des Außendurchmessers: Messen Sie den Außendurchmesser des Kabels genau, einschließlich des Mantels, der Abschirmung und aller Schutzabdeckungen.

Überlegungen zur Toleranz: Berücksichtigen Sie bei der Kabeldimensionierung Fertigungstoleranzen und temperaturbedingte Maßänderungen.

Bündel-Konfigurationen: Überlegen Sie, ob es sich um eine Einkabel- oder Mehrkabelinstallation handelt und welche Auswirkungen dies auf die Auswahl der Verschraubungen hat.

Künftige Erweiterung: Planen Sie mögliche Kabelerweiterungen oder -aufrüstungen ein, die größere Verschraubungen erfordern könnten.

Faktoren für die Leiterkonfiguration

Anzahl der Paare: Bestimmen Sie die Anzahl der verdrillten Paare und deren Auswirkungen auf den Kabeldurchmesser und die Anforderungen an die Verschraubung.

Leiterquerschnitt: Berücksichtigen Sie die Leitergröße und ihre Auswirkungen auf die Flexibilität des Kabels und die Anforderungen an den Mindestbiegeradius.

Abschirmung Typ: Berücksichtigen Sie bei der Auswahl der Kabelverschraubungen die Abschirmung der einzelnen Paare, die Gesamtabschirmung oder beides.

Vorkehrungen für das Abflussrohr: Vergewissern Sie sich, dass die Verschraubungen die Abflussdrähte aufnehmen und die richtigen Anschlusspunkte bieten.

Anforderungen an die Umweltversiegelung

IP-Bewertung Spezifikationen: Wählen Sie Verschraubungen mit einer für die Installationsumgebung geeigneten Schutzart aus.

Temperaturbereich: Stellen Sie sicher, dass die Stopfbuchsmaterialien und Dichtungen über den erwarteten Temperaturbereich hinweg zuverlässig funktionieren.

Chemische Kompatibilität: Prüfen Sie die Verträglichkeit mit Reinigungsmitteln, Lösungsmitteln und anderen in der Umgebung vorhandenen Chemikalien.

UV-Beständigkeit: Berücksichtigen Sie bei Installationen im Freien die UV-Belastung und wählen Sie geeignete Materialien.

Spezifikationen für Gewinde und Montage

Gewindenormen: Wählen Sie je nach Gehäusespezifikation zwischen metrischen (M12, M16, M20) und NPT-Gewinden.

Gewindelänge: Achten Sie auf einen ausreichenden Gewindeeingriff für eine sichere Montage und Abdichtung gegen Umwelteinflüsse.

Dicke der Platte: Vergewissern Sie sich, dass die Länge des Verschraubungsgewindes für die Dicke der Montageplatte geeignet ist.

Anforderungen an die Gegenmutter: Bestimmen Sie, ob Kontermuttern für eine sichere Montage und Vibrationsfestigkeit erforderlich sind.

Konfigurationsoptionen

Einfacher vs. mehrfacher Eintrag: Sie haben die Wahl zwischen einzelnen Verschraubungen für jedes Kabel oder Verschraubungen mit mehreren Anschlüssen für mehrere Kabel.

Gerade vs. gewinkelt: Wählen Sie den Einführungswinkel entsprechend den Anforderungen an die Kabelführung und den Platzverhältnissen.

EMC vs. Standard: Bestimmen Sie, ob je nach elektromagnetischer Umgebung und Leistungsanforderungen EMV-Versionen erforderlich sind.

Modulare Systeme: Erwägen Sie modulare Drüsensysteme, die eine spätere Neukonfiguration und Erweiterung ermöglichen.

Faktoren für die Leistungsoptimierung

Integration der Zugentlastung: Sorgen Sie für eine ausreichende Zugentlastung, um die Kabel zu schützen und die Zuverlässigkeit der Verbindungen zu gewährleisten.

Einhaltung des Biegeradius: Vergewissern Sie sich, dass das Design der Verschraubung die Mindestanforderungen an den Biegeradius für die Signalintegrität einhält.

Kontakt Verlässlichkeit: Wählen Sie Verschraubungen mit bewährten Kontaktsystemen für eine langfristige elektrische Leistung.

Wartung Zugang: Berücksichtigen Sie die Zugänglichkeit für künftige Wartung, Tests und Kabelaustausch.

Matrix für Auswahlentscheidungen

Kabel Typ	Empfohlene Stopfbuchsgröße	Gewindegröße	Wesentliche Merkmale	Anwendungshinweise
Kat. 6 UTP	6-8mm Kabelbereich	M12 x 1,5	Grundlegende Abdichtung	Anwendungen in Innenräumen
Kat. 6 STP	7-9mm Kabelbereich	M16 x 1,5	EMC-Abschirmung	Industrielle Umgebungen
Kat. 6A STP	8-10mm Kabelbereich	M16 x 1,5	Verbessertes EMC	Leistungsstarke Netzwerke
Kat. 7 S/FTP	9-12mm Kabelbereich	M20 x 1,5	Maximale Abschirmung	Kritische Anwendungen

Welche bewährten Installationspraktiken gewährleisten eine optimale Leistung?

Zu den bewährten Installationsverfahren für Hochfrequenz-Datenkabelverschraubungen gehören eine ordnungsgemäße Kabelvorbereitung, korrekte Erdungstechniken, kontrollierte Anzugsmomente, Abschirmungsanschlüsse, Prüfverfahren und Dokumentationsverfahren, die eine optimale Signalintegrität, EMV-Leistung und langfristige Zuverlässigkeit gewährleisten und gleichzeitig die Industrienormen und Herstellerspezifikationen für professionelle Netzwerkinstallationen erfüllen.

Der richtige Einbau ist ebenso wichtig wie die korrekte Spezifikation, um eine optimale Leistung zu erzielen.

Verfahren zur Kabelvorbereitung

Präzisionsstrippen: Abisolieren Sie die Kabelmäntel auf die vom Verschraubungshersteller angegebene Länge, um eine ordnungsgemäße Abdichtung und elektrischen Kontakt zu gewährleisten.

Vorbereitung des Schildes: Bereiten Sie die Kabelabschirmungen sorgfältig vor und vermeiden Sie Kerben oder Schnitte, die die Wirksamkeit der Abschirmung beeinträchtigen könnten.

Schutz des Leiters: Schützen Sie einzelne Leiter während der Vorbereitung, um Schäden zu vermeiden, die die Signalqualität beeinträchtigen könnten.

Sauberkeitsstandards: Sorgen Sie für eine saubere Arbeitsumgebung und handhaben Sie die Kabel richtig, um eine Verunreinigung der Kontaktflächen zu vermeiden.

Techniken zur Erdung und Kontaktierung

Schirmanschluss: Schließen Sie die Kabelschirme mit den vom Hersteller empfohlenen Techniken ordnungsgemäß ab, um eine optimale EMV-Leistung zu erzielen.

Überprüfung des Erdungsweges: Prüfen Sie vor der Einschaltung des Systems die Erdungspfade mit geeigneten Prüfgeräten auf niedrige Impedanz.

Äquipotentialausgleich: Stellen Sie sicher, dass alle metallischen Komponenten ordnungsgemäß verbunden sind, um Potenzialunterschiede und zirkulierende Ströme zu vermeiden.

Vermeidung von Erdschleifen: Setzen Sie Erdungspraktiken ein, die Erdschleifen verhindern und gleichzeitig die Sicherheit und EMV-Leistung aufrechterhalten.

Montage und Installationsprozess

Inspektion von Bauteilen: Überprüfen Sie alle Stopfbuchsenteile vor dem Einbau auf Schäden, Verunreinigungen oder Mängel.

Ordnungsgemäße Sequenzierung: Befolgen Sie die Montagereihenfolge des Herstellers, um die korrekte Positionierung der Komponenten und eine optimale Leistung sicherzustellen.

Drehmomentkontrolle: Verwenden Sie kalibrierte Drehmomentwerkzeuge und beachten Sie die Spezifikationen, um ein Über- oder Unterdrehen zu vermeiden.

Siegel-Überprüfung: Überprüfen Sie die korrekte Positionierung und Kompression der Dichtung, um den Schutz der Umwelt zu gewährleisten.

Test- und Überprüfungsverfahren

Kontinuitätstests: Prüfen Sie die elektrische Kontinuität aller Verbindungen mit einem geeigneten Testgerät.

Isolationsprüfung: Führen Sie eine Isolationswiderstandsprüfung durch, um die ordnungsgemäße Isolierung zwischen Leitern und Erde zu überprüfen.

Testen der Netzwerkleistung: Verwenden Sie Netzwerkanalysatoren oder Kabeltester, um die Signalintegrität und Leistungsparameter zu überprüfen.

Überprüfung der EMC-Konformität: Führen Sie bei Bedarf EMV-Tests durch, um die Wirksamkeit der Abschirmung und die Einhaltung der Emissionsvorschriften zu überprüfen.

Maßnahmen zur Qualitätskontrolle

Dokumentation zur Installation: Dokumentieren Sie Installationsdetails, Testergebnisse und Komponentenspezifikationen für spätere Referenzzwecke.

Leistungsgrundlagen: Erstellen Sie grundlegende Leistungsmessungen für künftige Vergleiche und Fehlerbehebungen.

Abnahmetests: Durchführung umfassender Abnahmetests, um zu überprüfen, ob alle Leistungsanforderungen erfüllt sind.

Anforderungen an die Ausbildung: Stellen Sie sicher, dass das Installationspersonal in den Techniken zur Installation von Hochfrequenz-Kabelverschraubungen geschult ist.

Langfristige Wartungsplanung

Zeitpläne für Inspektionen: Aufstellung regelmäßiger Inspektionspläne auf der Grundlage der Umgebungsbedingungen und der Kritikalität der Anwendungen.

Leistungsüberwachung: Implementieren Sie Überwachungssysteme, um Leistungseinbußen zu erkennen, bevor es zu Ausfällen kommt.

Vorbeugende Wartung: Entwicklung präventiver Wartungsverfahren zur Aufrechterhaltung einer optimalen Leistung über den gesamten Lebenszyklus des Systems.

Upgrade-Planung: Planen Sie künftige Aufrüstungen und Änderungen, die sich auf die Anforderungen an die Kabelverschraubungen auswirken könnten.

Schlussfolgerung

Bei der Auswahl von Kabelverschraubungen für Hochfrequenz-Datenkabel müssen EMV-Anforderungen, Überlegungen zur Signalintegrität, die richtige Dimensionierung und bewährte Installationsverfahren sorgfältig berücksichtigt werden. Der Erfolg hängt davon ab, dass man die besonderen Anforderungen von Cat 6/7-Anwendungen versteht und Verschraubungen auswählt, die die Leistung aufrechterhalten und gleichzeitig die Umwelt schützen.

Der Schlüssel zur erfolgreichen Spezifikation von Hochfrequenz-Datenkabelverschraubungen liegt in der Abstimmung der elektrischen Leistung mit den mechanischen und umwelttechnischen Anforderungen. Bepto bietet spezialisierte EMV-Kabelverschraubungen, die speziell für Hochfrequenzanwendungen entwickelt wurden, sowie umfassende technische Unterstützung, um eine optimale Netzwerkleistung und Zuverlässigkeit zu gewährleisten.

FAQs über Hochfrequenz-Datenkabelverschraubungen

1. Prüfen Sie Branchenanalysen zu den häufigsten Fehlerquellen in strukturierten Verkabelungssystemen. ↩

2. das grundlegende Konzept des Wellenwiderstandes und seine Bedeutung für die Vermeidung von Signalreflexionen zu verstehen. ↩

3. Erfahren Sie mehr über Alien Crosstalk, einen wichtigen Leistungsparameter für 10-Gigabit-Ethernet-Verkabelungen. ↩

4. Erfahren Sie, wie ein Vector Network Analyzer (VNA) die Leistung von Hochfrequenznetzen misst. ↩

5. Informieren Sie sich über die offiziellen FCC-Bestimmungen zu Funkfrequenzemissionen von elektronischen Geräten. ↩
