Was ist die Brennbarkeitsklasse UL94 V2 und warum ist sie für Kabelverschraubungen von Bedeutung?

Als David, ein Beschaffungsmanager eines großen Automobilherstellers in Detroit, mich letzten Monat anrief, war er frustriert. Die Nylonkabelverschraubungen seines früheren Lieferanten waren bei einem kritischen Sicherheitsaudit durchgefallen, weil sie nicht den UL94 V2-Normen entsprachen. Die Produktionslinie wurde für drei Tage stillgelegt, was sein Unternehmen über $50.000 an Verzögerungen kostete.

UL94 V2 ist eine Einstufung der Entflammbarkeit, die angibt, dass ein Material innerhalb von 30 Sekunden nach dem Entfernen der Flamme selbstlöschend ist, mit begrenzter Flammenausbreitung und ohne brennende Tropfen, die Baumwolle entzünden. Diese Einstufung ist von entscheidender Bedeutung für Kabelverschraubungen, die in der Automobilindustrie, der Elektronik und in industriellen Anwendungen eingesetzt werden, bei denen der Brandschutz von größter Bedeutung ist.

Als jemand, der seit über einem Jahrzehnt in der Kabelverschraubungsbranche tätig ist, habe ich gesehen, dass zu viele Unternehmen die UL94-Bewertungen auf die harte Tour gelernt haben. Beim Verständnis dieser Normen geht es nicht nur um die Einhaltung von Vorschriften - es geht um den Schutz Ihrer Geräte, Ihrer Anlage und vor allem Ihrer Mitarbeiter.

Inhaltsübersicht

• Was genau ist die Brennbarkeitsklasse UL94 V2?
• Wie funktioniert die UL94 V2 Prüfung?
• Warum ist UL94 V2 für Kabelverschraubungen wichtig?
• Welche Materialien erreichen typischerweise die UL94 V2-Bewertung?
• Wie verhält sich V2 im Vergleich zu anderen UL94-Einstufungen?
• Häufig gestellte Fragen zur Brennbarkeitsklasse UL94 V2

Was genau ist die Brennbarkeitsklasse UL94 V2?

Lassen Sie mich dies in einfachen Worten erklären, die Sie nicht mit Fachchinesisch einschläfern.

UL94 V2 ist eine spezielle Brandschutzklassifizierung gemäß der UL94-Norm¹ das misst, wie schnell ein Kunststoffmaterial aufhört zu brennen und ob es gefährliche brennende Tropfen erzeugt. Das "V" steht für "Vertikal", da die Probekörper während der Prüfung vertikal gehalten werden.

Die wichtigsten Anforderungen für UL94 V2

Um eine V2-Bewertung zu erhalten, muss ein Material diese spezifischen Kriterien erfüllen:

• Zeit des Erlöschens der Flamme: Nach dem Entfernen der Flammenquelle muss das Material innerhalb von 30 Sekunden aufhören zu brennen (für jede von zwei Flammenanwendungen).
• Gesamte Brenndauer: Die kombinierte Brenndauer für beide Flammenanwendungen darf 60 Sekunden nicht überschreiten.
• Flammenausbreitung: Nein brennende Tropfen² die Baumwolle 12 Zoll unter der Probe entzünden
• Nachglühen: Das Material kann nach dem Erlöschen der Flamme weiterglühen, was jedoch für die Bewertung V2 akzeptabel ist.

Dieses Bewertungssystem wurde von Underwriters Laboratories (UL) entwickelt, einem globalen Sicherheitszertifizierungsunternehmen, das seit 1894 Sicherheitsstandards festlegt. Wenn Sie UL94 V2 auf dem Datenblatt einer Kabelverschraubung sehen, wissen Sie, dass das Material rigoros getestet wurde und die etablierten Benchmarks für die Brandsicherheit erfüllt.

Wie funktioniert die UL94 V2 Prüfung?

Wenn Sie den Prüfprozess verstehen, können Sie besser nachvollziehen, warum diese Bewertung für Ihre Anwendungen so wichtig ist.

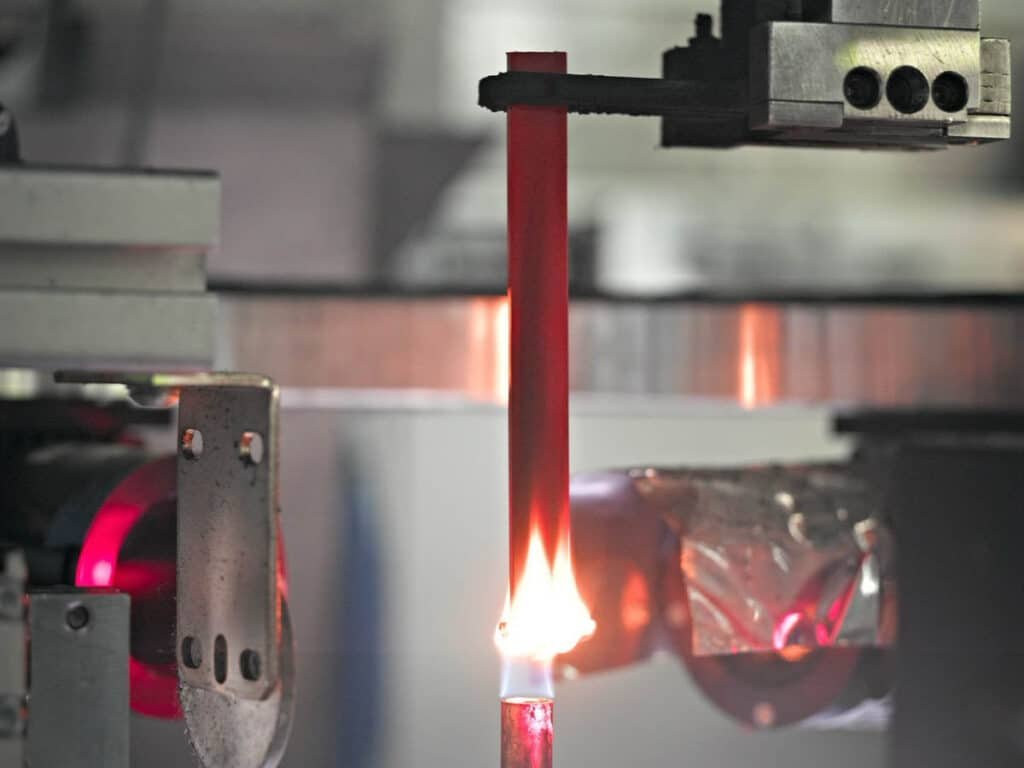

Bei der UL94 V2-Prüfung wird eine kontrollierte Flamme zweimal auf vertikal angebrachte Kunststoffproben gerichtet, wobei gemessen wird, wie schnell das Material von selbst erlischt, und auf gefährliche Flammentropfen geprüft wird.

Der schrittweise Prüfprozess

Bei der UL94-V2-Prüfung passiert genau das Folgende:

1. Probenvorbereitung: Fünf identische Probekörper (in der Regel 5 x 0,5 x 0,125 Zoll) werden bei einer bestimmten Temperatur und Luftfeuchtigkeit konditioniert.
2. Vertikale Montage: Jedes Exemplar wird senkrecht mit einem Stück chirurgischer Baumwolle 12 Zoll unter dem Boden eingespannt.
3. Anwendung der ersten Flamme: A standardisiert Bunsenbrenner³ Die Flamme wird 10 Sekunden lang auf die Unterseite des Prüfkörpers gerichtet.
4. Die Zeitmessung beginnt: Nach dem Entfernen der Flamme messen die Techniker, wie lange das Exemplar noch brennt
5. Zweite Anwendung: Nach dem Erlöschen der Probe wird die Flamme erneut für 10 Sekunden aufgesetzt.
6. Endgültige Messung: Die zweite Löschzeit wird aufgezeichnet, und jegliches Tropfverhalten wird notiert

Ich erinnere mich, dass Hassan, der eine chemische Verarbeitungsanlage in Dubai betreibt, sich fragte, ob diese Prüfung für seine Kabelverschraubungen aus Edelstahl wirklich notwendig sei. Nachdem ich ihm erklärt hatte, dass auch bei Metallverschraubungen häufig Dichtungskomponenten aus Polymeren verwendet werden, verstand er, warum die UL94-Einstufung für komplette Baugruppen wichtig ist und nicht nur für das Material des Hauptkörpers.

Kritische Erfolgskriterien

Für die V2-Klassifizierung muss das Material:

• Selbstverlöschend innerhalb von 30 Sekunden nach jeder Beflammung
• eine Gesamtbrenndauer von weniger als 60 Sekunden für beide Anwendungen zusammen haben
• keine flammenden Partikel erzeugen, die die darunter liegende Baumwolle entzünden
• Aufrechterhaltung der strukturellen Integrität während des gesamten Tests

Warum ist UL94 V2 für Kabelverschraubungen wichtig?

Hier trifft die Theorie auf die Praxis, und glauben Sie mir, es steht mehr auf dem Spiel, als Sie vielleicht denken.

Kabelverschraubungen nach UL94 V2 bieten wesentlichen Brandschutz in elektrischen Installationen, indem sie die Ausbreitung von Flammen entlang der Kabelwege verhindern und das Risiko einer Entzündung durch elektrische Fehler oder externe Wärmequellen verringern.

Real-World Brandschutzanwendungen

Kabelverschraubungen mit UL94 V2 Materialien sind in diesen Szenarien entscheidend:

Automobilindustrie: In Motorräumen herrschen extreme Temperaturen, und es kann zu elektrischen Störungen kommen. Kabelverschraubungen aus Nylon mit V2-Beschichtung sorgen dafür, dass sich ein Brand nicht so schnell über die Kabeleinführungen ausbreiten kann.

Industrielle Schalttafeln: Schalttafeln beherbergen Hochstromverbindungen, die Lichtbögen erzeugen oder überhitzen können. Kabelverschraubungen mit geeigneten Entflammbarkeitsklassen helfen, potenzielle Brände innerhalb des Gehäuses einzudämmen.

Gebäude-Infrastruktur: In Geschäftsgebäuden müssen Kabelverschraubungen in elektrischen Räumen und Versorgungsräumen die Brandschutzvorschriften erfüllen, die sich häufig auf die UL94-Normen beziehen.

Anforderungen an die Einhaltung von Vorschriften

In vielen Branchen ist die UL94-Einstufung inzwischen vorgeschrieben:

Die Folgen der Nichteinhaltung von Vorschriften sind nicht nur regulatorisch, sondern auch finanziell und potenziell lebensbedrohlich. Die Stilllegung von Davids Automobilwerk war teuer, aber stellen Sie sich vor, das Feuer hätte auf benachbarte Anlagen übergegriffen oder die Sicherheit der Mitarbeiter gefährdet.

Welche Materialien erreichen typischerweise die UL94 V2-Bewertung?

Nicht alle Materialien sind gleich, wenn es um die Feuerbeständigkeit geht, und wenn Sie wissen, welche Materialien die V2-Normen erfüllen, können Sie fundierte Kaufentscheidungen treffen.

Zu den gängigen Materialien, die die UL94 V2-Einstufung erreichen, gehören flammhemmendes Nylon⁴ Compounds, modifiziertes Polypropylen, bestimmte Polyethylenformulierungen und spezielle thermoplastische Elastomere, die bei der Herstellung von Kabelverschraubungen verwendet werden.

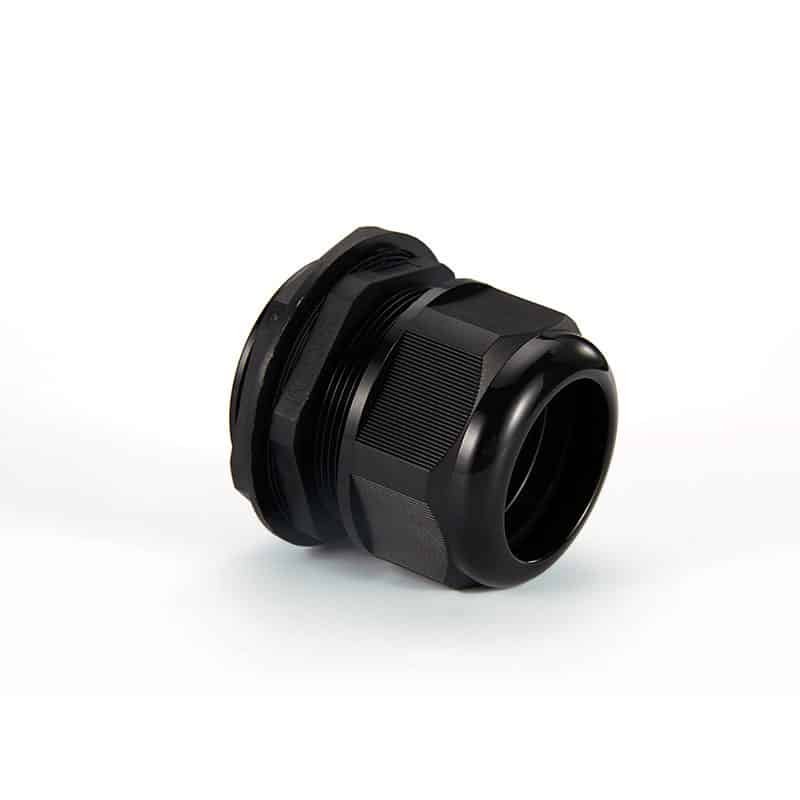

Nylon-Kabelverschraubungen (häufigste V2-Anwendung)

Bei Bepto verwenden wir für unsere Kabelverschraubungen nach UL94 V2 in erster Linie flammhemmendes PA66 (Nylon 6,6), weil:

• Ausgezeichnete mechanische Eigenschaften: Hohe Zugfestigkeit und Schlagzähigkeit
• Chemische Beständigkeit: Widersteht Ölen, Kraftstoffen und den meisten Industriechemikalien
• Temperaturstabilität: Behält seine Eigenschaften von -40°C bis +100°C bei
• Kostengünstig: Deutlich preiswerter als Alternativen aus Metall
• Einfache Verarbeitung: Ermöglicht komplexe Geometrien und integrierte Dichtungsmerkmale

Materialzusätze, die eine V2-Bewertung ermöglichen

Das Wunder geschieht mit flammhemmenden Zusatzstoffen:

Flammschutzmittel auf Halogenbasis: Traditionell, aber effektiv, auch wenn Umweltbelange Alternativen vorantreiben
Phosphorverbindungen: Zunehmend beliebt wegen ihrer Wirksamkeit und geringeren Umweltbelastung
Mineralische Füllstoffe: Aluminiumtrihydrat und Magnesiumhydroxid sorgen für Flammschutz durch endothermische Zersetzung
Synergistische Systeme: Kombinationen verschiedener Hemmstoffe, die zusammen wirksamer sind als einzelne Komponenten

Überlegungen zur Qualität

Folgendes sage ich meinen Kunden zur Materialqualität: Nicht alle "UL94 V2"-Materialien sind gleich. Wir haben Proben von verschiedenen Lieferanten getestet, und einige erfüllen die Anforderungen nur knapp, während andere die Anforderungen deutlich übertreffen. Bei Bepto verwenden wir Materialien, die nicht nur die V2-Normen erfüllen, sondern auch Sicherheitsreserven für reale Anwendungen bieten.

Wie verhält sich V2 im Vergleich zu anderen UL94-Einstufungen?

Das Verständnis der UL94-Hierarchie hilft Ihnen, die richtige Einstufung für Ihre spezielle Anwendung zu wählen, ohne zu viel zu spezifizieren (und zu viel zu bezahlen).

UL94 V2 stellt eine mittlere Stufe in der Hierarchie der vertikalen Brenntests dar und bietet eine bessere Flammfestigkeit als nicht eingestufte Materialien, lässt aber im Gegensatz zu den höheren V1- und V0-Einstufungen einige brennende Tropfen zu.

Vollständige UL94-Bewertungshierarchie

Wann sollte man sich für V2 und wann für eine höhere Bewertung entscheiden?

Wählen Sie UL94 V2, wenn:

• Die Kosten sind ein wichtiger Faktor
• Die Anwendung erfordert nicht die höchste Brandsicherheitsstufe
• Flammende Tropfen schaffen keine zusätzlichen Gefahren
• Industrienormen legen V2 als akzeptabel fest

Berücksichtigen Sie V1 oder V0, wenn:

• Elektronische Anwendungen erfordern höhere Sicherheit
• Flammende Tropfen könnten andere Materialien darunter entzünden.
• Versicherungs- oder aufsichtsrechtliche Anforderungen verlangen höhere Ratings
• Langfristige Zuverlässigkeit ist wichtiger als Anschaffungskosten

Ich sage meinen Kunden oft, dass V2 wie ein guter Schutzhelm ist - er bietet soliden Schutz für die meisten Situationen, während V0 wie ein vollständiger Schutzanzug ist - notwendig für extreme Bedingungen, aber übertrieben für den täglichen Gebrauch.

Schlussfolgerung

Die Entflammbarkeitsklasse UL94 V2 ist nicht nur eine weitere technische Spezifikation, die Sie auf Ihrer Liste abhaken müssen - sie ist ein wichtiges Sicherheitsmerkmal, das katastrophale Ausfälle verhindern und Leben schützen kann. Ganz gleich, ob Sie Kabelverschraubungen für Automobilanwendungen, industrielle Schalttafeln oder die Gebäudeinfrastruktur spezifizieren, das Verständnis der V2-Anforderungen hilft Ihnen, fundierte Entscheidungen zu treffen, die Sicherheit, Leistung und Kosten in Einklang bringen.

Erinnern Sie sich an Davids teure Lektion: Bei der Auswahl von Kabelverschraubungen mit einer ordnungsgemäßen UL94 V2-Zertifizierung geht es nicht nur darum, die heutigen Anforderungen zu erfüllen - es geht darum, sicherzustellen, dass Ihre Installationen sicher und konform bleiben, wenn sich die Normen weiterentwickeln. Bei Bepto haben wir uns verpflichtet, Kabelverschraubungen anzubieten, die nicht nur die UL94 V2-Normen erfüllen, sondern diese mit Sicherheitsmargen übertreffen, die Ihnen Vertrauen in Ihre kritischsten Anwendungen geben.

Häufig gestellte Fragen zur Brennbarkeitsklasse UL94 V2
