Кои антивибрационни заключващи механизми осигуряват най-надеждната работа на кабелните втулки?

Въведение

Разхлабването, предизвикано от вибрации, е причина за до 85% от повредите на кабелните уплътнения в промишлена среда, което води до Степен на защита IP¹ загуба, проникване на влага и катастрофални електрически повреди, които могат да спрат цели производствени линии. Традиционното захващане на резбата не може да издържи на постоянните микроподвизи и динамични натоварвания, които се срещат в съвременните промишлени приложения.

Съединенията за заключване на резби, механичните заключващи шайби и интегрираните заключващи пръстени предлагат различни предимства, като съединенията за заключване на резби осигуряват 95% подобрение на устойчивостта на вибрации, заключващите шайби предлагат 80% подобрение, а интегрираните заключващи системи осигуряват 90% подобрение на надеждността в сравнение със стандартните резбови връзки.

След десетилетие на разследване на свързани с вибрации повреди на кабелни уплътнения в различни индустрии - от автомобилостроенето до офшорните платформи - научих, че изборът на правилния антивибрационен механизъм не е само за предотвратяване на разхлабване - той е за осигуряване на дългосрочна надеждност на системата във все по-взискателни работни среди.

Съдържание

• Какви са причините за повредите на кабелните уплътнения, свързани с вибрациите?
• Как съединенията за фиксиране на резбата предотвратяват разхлабването?
• Кои механични заключващи системи са с най-добри характеристики?
• Как интегрираните заключващи механизми се сравняват с външните решения?
• Какви методи за изпитване потвърждават антивибрационните характеристики?
• Често задавани въпроси относно антивибрационните системи за кабелни жлези

Какви са причините за повредите на кабелните уплътнения, свързани с вибрациите?

Разбирането на основните причини за повредите, предизвикани от вибрации, е от съществено значение за избора на ефективни методи за превенция.

Вибрациите предизвикват микроподвизи между резбовите повърхности, които постепенно намаляват напрежение на предварителното натоварване², което води до прогресивно разхлабване, загуба на компресия на уплътнението и в крайна сметка до повреда по клас IP, като степента на повреда нараства експоненциално при честота на вибрациите над 50 Hz и амплитуда над 0,5 mm.

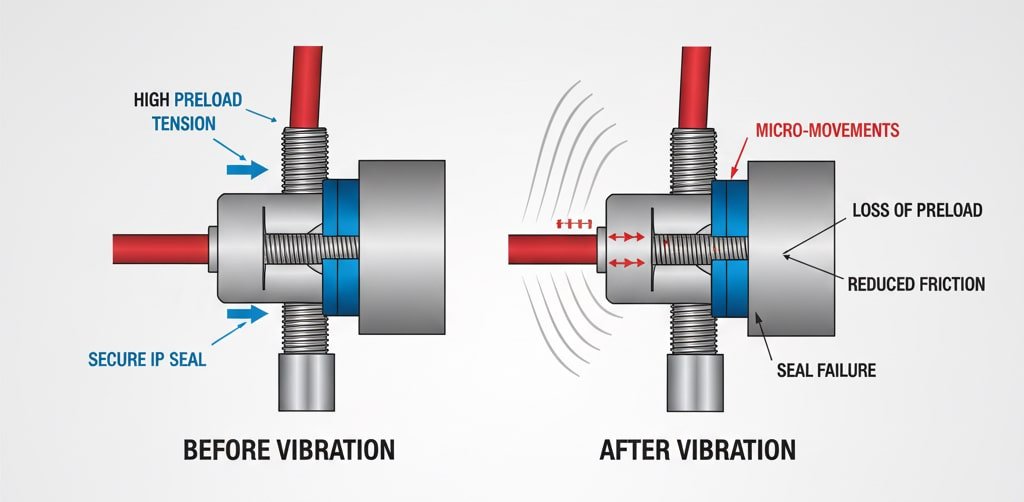

Физиката на разхлабването, предизвикано от вибрации

Вибрациите влияят на кабелните салници чрез няколко механизма:

Ефекти на микроподвига:

• Повърхностите на резбата изпитват относително плъзгащо движение
• Силите на триене намаляват при многократни цикли
• Напрежението на предварителното натоварване постепенно намалява с течение на времето
• Критичен праг, достигнат при ускоряване на разхлабването

Характеристики на честотната характеристика:

• Ниска честота (1-10 Hz): Постепенно разхлабване в продължение на месеци
• Средна честота (10-100 Hz): Ускорено разграждане
• Висока честота (100-1000 Hz): Бърза повреда в рамките на седмици
• Резонансни честоти: Възможно е катастрофално разхлабване

Работих с Андреас, инженер по поддръжката в завод за вятърни турбини в Дания, където вибрациите на гондолата предизвикваха повреди на кабелните салници на всеки 6-8 месеца. Постоянните вибрации с честота 15-25 Hz, дължащи се на работата на ротора, създаваха перфектни условия за прогресивно разхлабване.

Фактори за усилване на околната среда

Циклично изменение на температурата:

• Термичното разширение/контракция намалява предварителното натоварване
• Различните скорости на разширяване създават концентрации на напрежение
• Многократното циклизиране ускорява умората на материала
• В комбинация с вибрациите процентът на повредите се удвоява.

Ефекти на корозия:

• Повърхностната грапавост се увеличава с корозията
• Коефициентите на триене се променят с времето
• Качеството на ангажиране на нишката се влошава
• Галванична корозия при разнородни метали

Вариации на натоварването:

• Теглото на кабела създава динамично натоварване
• Натоварване от вятър върху външни инсталации
• Сили на топлинно разширение при дълги кабелни трасета
• Вариациите на въртящия момент при инсталиране влияят върху предварителното натоварване

Вятърната ферма на Андреас се нуждаеше от цялостна антивибрационна стратегия, съчетаваща множество механизми за блокиране, за да се постигне надеждна дългосрочна работа в предизвикателната морска среда.

Как съединенията за фиксиране на резбата предотвратяват разхлабването?

Химическото блокиране на резбата е едно от най-ефективните антивибрационни решения за кабелни канали.

Съединенията за фиксиране на резбата се втвърдяват, за да образуват термореактивна пластмаса, която запълва празнините между повърхностите на резбата, предотвратявайки микроподвижността, като същевременно запазва възможността за отстраняване с правилно прилагане на топлина, осигурявайки 95% намаляване на разхлабването, предизвикано от вибрации, в сравнение със сухите резбови връзки.

Класификация на съединението за фиксиране на резба

Категории сила:

Тип на съединението	Въртящ момент при откъсване	Преобладаващ въртящ момент	Възможност за отстраняване	Приложения
Ниска якост	25-75 in-lbs	10-30 in-lbs	Ръчни инструменти	Регулируеми връзки
Средна сила	75-200 in-lbs	20-60 in-lbs	Стандартни инструменти	Общо предназначение
Висока якост	200-400 in-lbs	40-120 in-lbs	Необходима топлина	Постоянни инсталации
Структурен	400+ ин-лбс	80+ ин-лбс	Разрушително отстраняване	Критични приложения

Химичен състав Ползи:

• Анаеробно втвърдяване³ елиминира въздушните междини
• Температурна устойчивост до 150°C
• Химическа устойчивост на повечето разтворители
• Запазва еластичността си при вибрации

Най-добри практики за приложения

Спомням си как работих с Кенджи, управител на завод за сглобяване на автомобили в Хирошима, Япония. Вибрациите на производствената му линия причиняваха чести проблеми с поддръжката на кабелните жлези, което нарушаваше производствените графици "точно навреме".

Правилна процедура за прилагане:

1. Почистете резбите с обезмасляващ разтворител
2. Нанесете сместа само върху външните резби
3. Сглобяване в рамките на работното време (5-20 минути)
4. Изчакайте пълното време за втвърдяване (24 часа при стайна температура)
5. Документиране на инсталацията за бъдеща поддръжка

Критерии за подбор:

• Работен температурен диапазон
• Изисквания за химическа съвместимост
• Нужди от достъпност за поддръжка
• Изисквания за регулаторно одобрение

В предприятието на Kenji се прилагат средни по якост съединения за фиксиране на резбата на всички кабелни втулки, което води до нулеви повреди, свързани с вибрациите, през следващите две години и елиминира непланираните прекъсвания на поддръжката.

Характеристики на изпълнението

Устойчивост на вибрации:

• Издържа на ускорение 10G при 2000Hz
• Запазва предварителното натоварване при термични цикли
• Предотвратява корозията между резбите
• Удължава експлоатационния живот с 5-10 пъти

Температурни характеристики:

• Втвърдява се при стайна температура
• Работен диапазон: -55°C до +150°C
• Устойчивост на термичен шок
• Запазва свойствата си при цикли на замразяване и размразяване

В Bepto препоръчваме специфични съединения за фиксиране на резби въз основа на изискванията за приложение и предоставяме подробни ръководства за приложение, за да осигурим оптимална производителност.

Кои механични заключващи системи са с най-добри характеристики?

Механичните заключващи системи осигуряват надеждни антивибрационни характеристики без химически зависимости.

Заключващите шайби, гайките с преобладаващ въртящ момент и системите с клиновидно заключване предлагат различни предимства, като клиновидното заключване осигурява най-висока устойчивост на вибрации (подобрение с 90%), заключващите шайби предлагат умерена производителност (подобрение с 80%), а гайките с преобладаващ въртящ момент осигуряват постоянни резултати (подобрение с 85%) в различни температурни диапазони.

Анализ на производителността на заключващата шайба

Разделени шайби за заключване:

• Пружинното действие поддържа напрежението на предварителния товар
• Лесен монтаж и демонтаж
• Ограничена ефективност над 75% на доказаното натоварване
• Склонност към релаксация при високи вибрации

Шайби Belleville⁴:

• Високата стойност на пружината поддържа напрежението
• Отличен за приложения с високо натоварване
• Изисква прецизен въртящ момент при монтаж
• Превъзходно представяне при температурни цикли

Зъбни шайби:

• Механичната захапка предотвратява въртенето
• Ефективен при умерени нива на вибрации
• Може да повреди покритията на повърхностите
• Трудна повторна употреба след отстраняване

Разширени механични системи

Работих с Омар, който управлява нефтохимическо предприятие в Кувейт, където екстремните температури и вибрациите от компресорните станции създават трудни условия за инсталиране на кабелни втулки.

Технология за заключване на клина:

• Клинът с пружинно действие предотвратява разхлабване
• Самозадействане при вибрации
• За многократна употреба без загуба на производителност
• Ефективен в широк температурен диапазон

Системи с преобладаващ въртящ момент:

• Деформираните нишки създават междинно напасване
• Постоянен въртящ момент през целия експлоатационен живот
• Не са необходими допълнителни компоненти
• Подходящ за автоматизиран монтаж

Сравнение на производителността:

Тип на системата	Устойчивост на вибрации	Температурен диапазон	Възможност за повторно използване	Фактор на разходите
Разделени шайби	Добър	-40°C до +120°C	Ограничен	1.0x
Belleville	Отличен	-60°C до +200°C	Добър	1.5x
Клиновидно заключване	Superior	-40°C до +150°C	Отличен	2.0x
Преобладаващ въртящ момент	Много добър	-40°C до +180°C	Добър	1.3x

Предприятието на Омар избра клиновидни заключващи системи за критични приложения и шайби Belleville за стандартни инсталации, постигайки подобрение на надеждността 98% за пет години експлоатация.

Как интегрираните заключващи механизми се сравняват с външните решения?

Вградените антивибрационни функции предлагат предимства при оптимизирането на дизайна и дългосрочната надеждност.

Интегрираните заключващи механизми елиминират допълнителните компоненти, като същевременно осигуряват подобрена устойчивост на вибрации 90%, а заключващите пръстени с капаци, интегрираните пружинни системи и модифицираните профили на резбата предлагат по-добра производителност в сравнение с външните допълнителни решения в приложения с ограничено пространство.

Предимства на интегрирания дизайн

Задържащи заключващи пръстени:

• Не може да бъде загубен или неправилно инсталиран
• Последователна производителност при всички инсталации
• Намалени изисквания за инвентар
• Опростени процедури за поддръжка

Интегрални пружинни системи:

• Оптимизирани характеристики на пружината
• Защитени от замърсяване на околната среда
• Поддържа предварително натоварване през целия експлоатационен живот
• Компактният дизайн спестява място

Модифицирани профили на резбата:

• Проектирани модели на смущения
• Самостоятелно заключване без допълнителни компоненти
• Поддържа стандартни инструменти за инсталиране
• Икономична производствена интеграция

Ползи от оптимизацията на дизайна

Ефективност на пространството:

• Премахване на външните заключващи компоненти
• Намалява общата дължина на монтажа
• Подобрява достъпността в тесни пространства
• Опростява изискванията за маршрутизиране на кабелите

Повишаване на надеждността:

• По-малък брой компоненти намалява броя на отказите
• Интегрираният дизайн предотвратява неправилното сглобяване
• Последователни производствени допуски
• Оптимизиране на контрола на качеството

Предимства при поддръжката:

• Опростени процедури за проверка
• Намаляване на запасите от резервни части
• Стандартизирани инструменти за инсталиране
• По-бързи процедури за подмяна

В Bepto нашият инженерен екип е разработил няколко интегрирани антивибрационни решения, които съчетават предимствата на механичните и химическите заключващи системи, като същевременно запазват простотата на стандартния монтаж на кабелни втулки.

Какви методи за изпитване потвърждават антивибрационните характеристики?

Стандартизираните протоколи за изпитване осигуряват надеждна проверка на ефективността на антивибрационните системи.

ASTM F1312⁵ Вибрационното изпитване и ударното изпитване по MIL-STD-1312 осигуряват количествено потвърждение на антивибрационните характеристики, като типичните протоколи за изпитване включват 10 000-50 000 цикъла на вибрации при определени честоти и амплитуди, за да се симулира 10-20 години експлоатационен живот.

Стандартни протоколи за изпитване

Стандарти за изпитване на вибрации:

• ASTM F1312: Стандартен метод за изпитване на устойчивост на вибрации
• MIL-STD-1312: Военен стандарт за изпитване на крепежни елементи
• IEC 60068-2-6: Изпитване на околната среда - Вибрации
• ISO 16047: Крепежни елементи - Изпитване на въртящ момент/сила на затягане

Параметри на теста:

• Честотен диапазон: 5-2000Hz
• Нива на ускорение: 1-50G
• Брой на циклите: 10,000-1,000,000
• Температурни колебания: -40°C до +150°C

Методи за валидиране на ефективността

Мониторинг на предварителното натоварване:

• Първоначално измерване на въртящия момент
• Периодична проверка на въртящия момент
• Системи за наблюдение на клетките за натоварване
• Статистически анализ на задържането

Анализ на режима на отказ:

• Визуална проверка за разхлабване
• Оценка на износването на резбата
• Проверка на целостта на печата
• Тестване за валидиране на IP рейтинг

Ускорено изпитване на живота:

• Условия на повишен стрес
• Коефициенти на температурно ускорение
• Ефекти на умножаване на честотата
• Екстраполация на експлоатационния живот

Приложения за осигуряване на качеството

Тестване на производството:

• Протоколи за валидиране на партиди
• Планове за статистически извадки
• Наблюдение на тенденциите в изпълнението
• Изисквания за квалификация на доставчика

Проверка на място:

• Документация за монтажния момент
• Графици за периодични проверки
• Системи за наблюдение на изпълнението
• Програми за оптимизиране на поддръжката

Лабораторията ни за изпитване в Bepto поддържа цялостни възможности за изпитване на вибрации, което позволява да се валидират антивибрационните характеристики на всички наши продукти за кабелни уплътнения и да се гарантира надеждна дългосрочна работа при взискателни приложения.

Заключение

Изборът на правилния антивибрационен заключващ механизъм е от решаващо значение за предотвратяването на повреди на кабелните уплътнения във вибрираща среда. Докато съединенията за заключване на резба предлагат най-високо подобрение на ефективността (95%), механичните системи осигуряват надеждни алтернативи без химически зависимости, а интегрираните решения оптимизират ефективността на проектирането. Ключът е в съчетаването на заключващия механизъм с вашите специфични вибрационни характеристики, условия на околната среда и изисквания за поддръжка. Съединенията за заключване на резби са отлични при приложения с високи вибрации, механичните системи се представят добре при екстремни температури, а интегрираните решения осигуряват оптимална надеждност при инсталации с ограничено пространство. В Bepto съчетаваме обширни данни от изпитвания с практически опит в прилагането, за да ви помогнем да изберете най-ефективното антивибрационно решение за вашите кабелни втулки. Не забравяйте, че инвестирането в подходяща защита от вибрации днес предотвратява скъпоструващи повреди и престои утре! 😉

Често задавани въпроси относно антивибрационните системи за кабелни жлези

1. Вижте подробна таблица, в която са обяснени различните степени на защита от проникване (IP) за устойчивост на прах и влага. ↩

2. Научете повече за инженерните принципи на предварителното напрягане и защо то е от решаващо значение за поддържане на целостта на резбовите връзки. ↩

3. Открийте химическия процес, който стои зад анаеробното втвърдяване, и как тези лепила се втвърдяват при липса на въздух, за да блокират нишките. ↩

4. Разгледайте механиката и принципите на конструиране на шайбите "Белвил" - вид конични пружини, използвани за поддържане на напрежението в механични възли. ↩

5. Разгледайте официалното резюме и обхвата на стандарта ASTM F1312 за изпитване на устойчивостта на скрепителни елементи на вибрации. ↩
