Кой дизайн на кабелния възел осигурява най-ефективното 360° ЕМС екраниране?

Въведение

Електромагнитните смущения от недобре екранирани кабелни канали могат да причинят критични системни повреди, повреда на данни и нарушения на регулаторното съответствие, като ефективност на екранирането¹ спада с 40-60 dB, когато се наруши непрекъснатостта на 360°, което води до повреди на оборудване за милиони и прекъсване на производството в чувствителни промишлени среди.

Спираловидните бронирани скоби с проводими уплътнения постигат превъзходна 360° ефективност на ЕМС екраниране от 80-100 dB в честотния диапазон 10 MHz-1 GHz, като превъзхождат традиционните методи за прекратяване на оплетките с 20-30 dB и стандартните компресионни уплътнения с 40-50 dB чрез непрекъснат метален контакт и оптимално съответствие на импеданса.

След като през последното десетилетие проведох задълбочени тестове за електромагнитна съвместимост на стотици конструкции на кабелни уплътнения, разбрах, че постигането на истинско 360° екраниране не е свързано само с материалите, а с разбирането на поведението на електромагнитните полета в точките на влизане на кабела и проектирането на решения, които поддържат непрекъсната цялост на екранирането в реални условия.

Съдържание

• Какво прави 360° ЕМС екранирането критично за кабелните втулки?
• Как се постига екраниране на електромагнитната съвместимост при различните конструкции на жлезите?
• Какви са резултатите от тестовете за сравнение на ефективността на екранирането?
• Кои конструктивни фактори оказват най-голямо влияние върху ефективността на екранирането?
• Как да изберете правилния кабелен уплътнител за ЕМС за вашето приложение?
• Често задавани въпроси относно производителността на екранирането на кабелни жлебове EMC

Какво прави 360° ЕМС екранирането критично за кабелните втулки?

Разбирането на поведението на електромагнитното поле в точките на влизане на кабела разкрива защо пълната непрекъснатост на екранирането е от съществено значение за съответствието с изискванията на EMC.

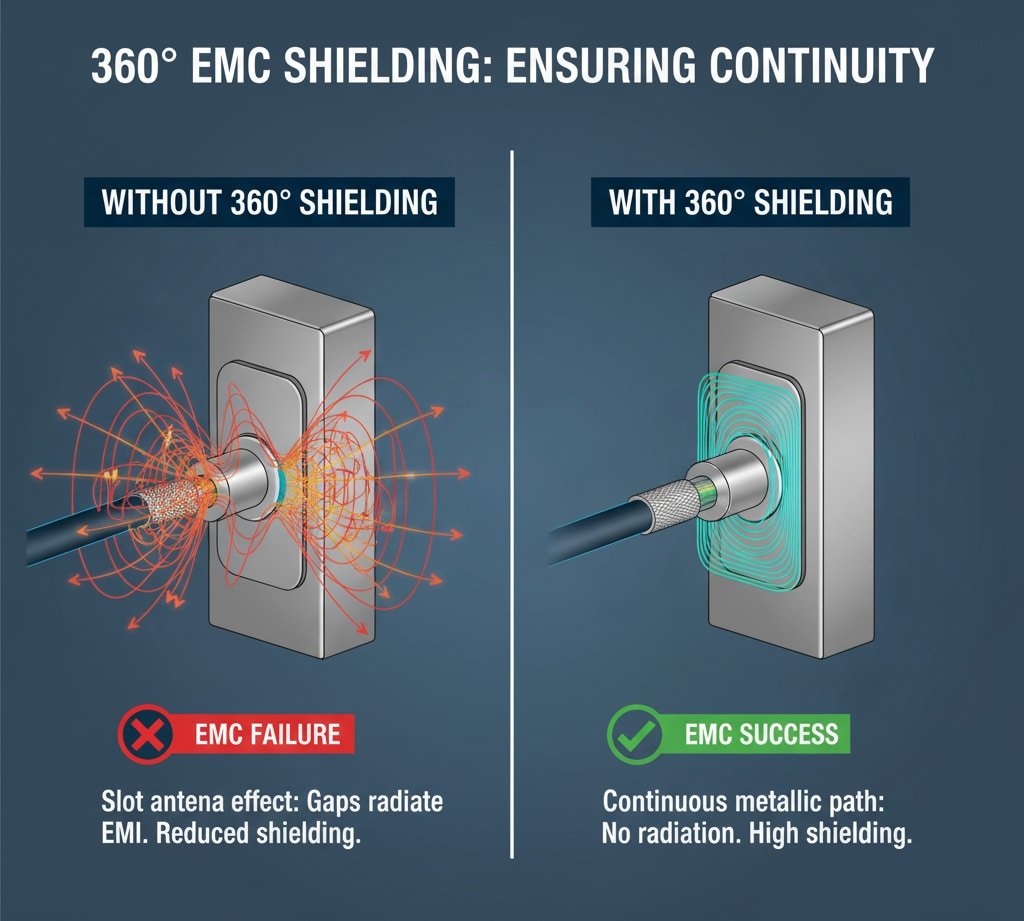

Екранирането на ЕМС на 360° предотвратява свързването на електромагнитни полета в или извън корпусите на оборудването през точките на влизане на кабелите, като дори малки пролуки създават антени с прорези, които могат да намалят ефективността на екранирането с 40-60 dB и да причинят системни повреди при честоти над 100 MHz, където дължината на вълната се доближава до размерите на пролуката.

Теория на електромагнитното поле

Ефект на слот антената²:

• Пропуски в екранирането създават непреднамерени антени
• Резонансът настъпва, когато дължината на празнината = λ/2
• Ефективността на екранирането спада драстично при резонансни честоти
• Множество пропуски създават сложни модели на смущения

Изисквания за текущия поток:

• Необходим непрекъснат метален път за радиочестотните токове
• По повърхностите на проводниците протичат високочестотни токове
• Прекъсванията на импеданса предизвикват отражения
• Съпротивлението на контактите влияе върху ефективността на екранирането

Работих с Маркус, инженер по електромагнитна съвместимост в производител на медицинско оборудване в Щутгарт, Германия, където техните системи за наблюдение на пациенти изпитваха смущения от намиращи се наблизо радиопредаватели, които предизвикваха фалшиви аларми и потенциални опасности за безопасността.

Поведение, зависещо от честотата

Производителност при ниски честоти (1-30 MHz):

• Преобладава свързването на магнитното поле
• Изискват се материали с висока пропускливост
• Дебелото екраниране осигурява по-добро затихване
• Съпротивлението на контакта е по-малко критично

Високочестотна производителност (30MHz-1GHz):

• Връзката на електрическото поле става значителна
• Ефекти на дълбочината на кожата³ важно
• Повърхностните течения изискват непрекъснати пътища
• Малките пропуски водят до значително влошаване на производителността

Микровълнови честоти (>1GHz):

• Вълноводните ефекти стават доминиращи
• Размер на апертурата спрямо критичната дължина на вълната
• Множество отражения в корпуси
• Дизайнът на уплътненията става решаващ

Приложението на Marcus изискваше последователно екраниране в диапазона 10MHz-1GHz, за да се предотвратят смущения в чувствителни аналогови схеми, което изискваше внимателно внимание както към избора на материали, така и към механичния дизайн.

Изисквания за регулаторно съответствие

Стандарти за електромагнитна съвместимост:

• EN 55011/55032 за промишлено оборудване
• FCC част 15 за търговски устройства
• MIL-STD-461⁴ за военни приложения
• Стандарти CISPR за конкретни индустрии

Изисквания за ефективност на екранирането:

• Типично изискване: 60-80dB затихване
• Критични приложения: Необходими са >100dB
• Честотен диапазон: DC до 18GHz
• Излъчвани и провеждани емисии

Изпитване и сертифициране:

• Изисква се акредитирано лабораторно изпитване
• Статистическа извадка за производство
• Документиране и проследимост
• Необходимо е периодично преквалифициране

Как се постига екраниране на електромагнитната съвместимост при различните конструкции на жлезите?

Различните конструкции на кабелни уплътнения използват различни механизми за установяване и поддържане на 360° непрекъснатост на електромагнитната защита.

Конструкциите на спирални бронирани скоби механично компресират кабелния екран към проводящи повърхности, за да създадат 360° контакт, докато системите за терминиране с оплетка използват спойка или кримп връзки за електрическа непрекъснатост, а компресионните уплътнения разчитат на проводящи уплътнения за мост между кабелния екран и тялото на уплътнението за пълна защита от ЕМС.

Дизайн на спираловидната скоба на бронята

Механизъм:

• Спиралната скоба компресира кабелната броня/оплетка
• Постигнат е директен контакт между метали
• Равномерно разпределение на налягането по обиколката
• Саморегулиране според промените в диаметъра на кабела

Характеристики на изпълнение:

• Ефективност на екранирането: 80-100dB типично
• Честотен диапазон: DC до 1GHz+
• Съпротивление на контактите: <1 милиома
• Механична надеждност: Отлична

Предимства:

• Не се изисква запояване или специални инструменти
• Съобразява се с разликите в диаметъра на кабела
• Поддържа производителност при вибрации
• Дизайн, който може да се обслужва на място

Ограничения:

• По-висока цена в сравнение с основните дизайни
• Изискват се специфични типове кабелни екрани
• По-сложна процедура за инсталиране
• По-големи общи размери

Системи за завършване на оплетка

Механизъм:

• Кабелна оплетка, сгъната обратно върху тялото на жлезата
• Електрическо свързване чрез запояване или кримпване
• Компресиращият пръстен осигурява механичната връзка
• Проводимост през нишките на жлезите

Характеристики на изпълнение:

• Ефективност на екранирането: 60-80 dB типично
• Честотен диапазон: 1MHz до 500MHz
• Съпротивление на контактите: 1-5 милиома
• Изисква квалифициран монтаж

Спомням си как работих с Юки, инженер-дизайнер в компания за автомобилна електроника в Осака, Япония, където се нуждаеха от кабелни втулки за ЕМС за модули за управление на двигателя, които да издържат на екстремни температурни цикли, като същевременно запазват ефективността на екраниране.

Приложението на Yuki изискваше задълбочени тестове, за да се провери дали системите за накрайници с оплетка могат да поддържат електрическа непрекъснатост при температурни цикли от -40°C до +125°C без влошаване.

Дизайн на жлезите за компресия

Механизъм:

• Кондуктивно уплътнение, компресирано между компонентите
• Материал за уплътнение на контактите на кабелния щит
• Електрически път през уплътнението към корпуса на жлезата
• Комбинирана функция за уплътняване и екраниране

Характеристики на изпълнение:

• Ефективност на екранирането: 40-60dB типично
• Честотен диапазон: Ограничен от дизайна на уплътнението
• Съпротивление на контактите: 5-20 милиома
• Икономически ефективно решение

Усъвършенствани хибридни дизайни

Многостепенна компресия:

• Първично уплътнение за опазване на околната среда
• Вторичен проводящ елемент за EMC
• Оптимизирано разпределение на налягането
• Подобрена честотна характеристика

Проводими полимерни системи:

• Гъвкави проводящи материали
• Поддържане на контакт чрез движение
• Предимства на устойчивостта на корозия
• Опростен процес на инсталиране

Какви са резултатите от тестовете за сравнение на ефективността на екранирането?

Цялостното тестване на ЕМС разкрива значителни разлики в производителността между конструкциите на кабелните уплътнения в различни честотни диапазони.

Независимите лабораторни тестове показват, че спиралните бронирани скоби постигат 85-95dB ефективност на екраниране в диапазона 10MHz-1GHz, системите за терминиране с оплетка осигуряват 65-75dB ефективност с вариации, зависещи от честотата, докато компресионните железа осигуряват 45-55dB ефективност със забележимо влошаване над 200MHz поради ограниченията на уплътнението.

Методология за изпитване и стандарти

Стандарти за изпитване:

• IEEE Std 299⁵ за измерване на ефективността на екранирането
• ASTM D4935 за плоски материали
• MIL-STD-285 за изпитване на корпуси
• IEC 62153-4-3 за коаксиални системи

Тестова настройка:

• Реверберационна камера за изпитване на излъчвания
• TEM клетка за контролирана експозиция на полето
• Мрежов анализатор за честотни преливки
• Калибрирани антени и сонди

Параметри на измерването:

• Честотен диапазон: 10kHz до 18GHz
• Нива на напрегнатост на полето: 1-200 V/m
• Температурен диапазон: -40°C до +85°C
• Условия на влажност: 85% RH

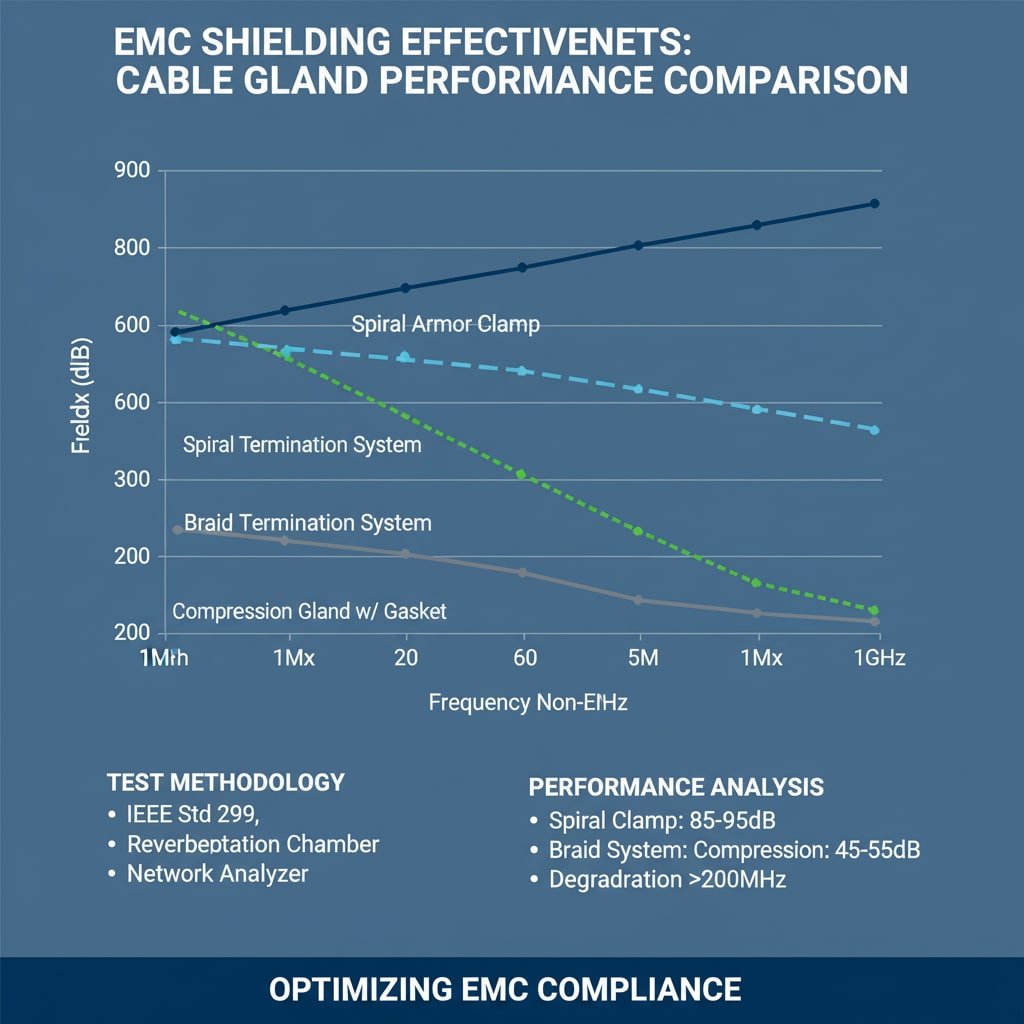

Резултати от сравнението на производителността

Ефективност на екранирането по тип дизайн:

Дизайн на жлезите	10MHz	100 MHz	500 MHz	1GHz	Средно
Спирална скоба за броня	95dB	90dB	85dB	80dB	87,5 dB
Прекратяване на оплетка	75dB	70dB	65dB	60dB	67,5 dB
Компресия с/у уплътнение	55dB	50dB	40dB	30dB	43,8dB
Стандартен Non-EMC	25dB	20dB	15dB	10dB	17,5 dB

Анализ на честотната характеристика:

• Всички дизайни показват намаляваща ефективност с честотата
• Спиралната скоба поддържа най-постоянна производителност
• Компресорните жлези показват бърза деградация >200MHz
• Ефекти на резонанс, видими при някои дизайни

Резултати от екологични тестове

Циклично изменение на температурата:

• Спирална скоба: <2dB промяна в производителността
• Завършване на оплетката: Възможна е деградация от 3-5 dB
• Компресионни жлези: Наблюдава се вариация от 5-10 dB
• Съпротивлението на контакта се увеличава с термичния стрес

Вибрации и удари:

• Механичните връзки са най-надеждни
• По запоените съединения могат да се появят пукнатини
• Компресията на уплътнението може да се промени с течение на времето
• Препоръчва се редовна проверка за критични приложения

Устойчивост на корозия:

• Предпочитани компоненти от неръждаема стомана
• Галванична съвместимост от съществено значение
• Защитните покрития удължават експлоатационния живот
• Екологичното уплътнение предотвратява проникването на влага

В Bepto провеждаме задълбочени тестове за електромагнитна съвместимост на всички наши конструкции на кабелни уплътнения, за да предоставим на клиентите проверени данни за ефективността на техните специфични приложения и регулаторни изисквания.

Кои конструктивни фактори оказват най-голямо влияние върху ефективността на екранирането?

Разбирането на връзката между конструктивните параметри и характеристиките на ЕМС позволява оптимален избор и монтаж на кабелни уплътнения.

Контактното налягане, проводимостта на материала и повърхностната обработка са трите най-критични фактора, влияещи върху ефективността на екранирането, като контактното съпротивление под 1 милиом изисква минимална сила на натиск 50 PSI, проводимост на повърхността >10⁶ S/m и грапавост на повърхността <32 микроинча за оптимална 360° ЕМС ефективност.

Механици за контакт

Разпределение на налягането:

• Равномерното налягане е от съществено значение за постоянния контакт
• Точковите контакти създават пътища с високо съпротивление
• Изисква се деформация на повърхностните асперси
• Пълзенето и релаксацията влияят на дългосрочната производителност

Свойства на материала:

• Проводимостта определя способността за протичане на ток
• Еластичността влияе върху поддържането на контакта
• Устойчивостта на корозия осигурява дългосрочна надеждност
• Съответствието на топлинното разширение предотвратява напрежението

Условия на повърхността:

• Оксидните слоеве увеличават контактното съпротивление
• Грапавостта на повърхността влияе върху контактната площ
• Замърсяването блокира електрическите пътища
• Материалите за нанасяне на покритие подобряват производителността

Работих с Хасан, който управлява нефтохимическо предприятие в Джубайл, Саудитска Арабия, където изискванията за взривоопасна атмосфера изискват както сертифициране по ATEX, така и превъзходни характеристики на системите за управление на процесите.

Съоръжението на Хасан изискваше обширно тестване на материалите, за да се гарантира, че кабелните втулки могат да запазят както взривозащитената си цялост, така и ефективността на ЕМС екранирането в тежки химически среди с екстремни температури и корозивна атмосфера.

Геометрични съображения

Зона за контакт:

• По-големите контактни зони намаляват съпротивлението
• Множество точки за контакт осигуряват резервираност
• Кръговият контакт осигурява 360° покритие
• Припокриващи се региони от решаващо значение за приемствеността

Съответствие на импеданса:

• Характерният импеданс влияе върху отраженията
• Прекъсванията причиняват проблеми с целостта на сигнала
• Конусовидните преходи свеждат до минимум отраженията
• Възможност за оптимизация в зависимост от честотата

Механични допуски:

• Малките допуски осигуряват постоянна производителност
• Производствените разлики влияят върху качеството на контакта
• Процедурите за сглобяване оказват влияние върху крайните резултати
• От съществено значение е проверката на контрола на качеството

Фактори за инсталиране

Подготовка на кабела:

• Техниката за прекратяване на екрана влияе върху производителността
• Важни са компресията и покритието на оплетката
• Отстраняване на замърсяването от съществено значение
• Необходима е правилна употреба на инструментите

Спецификации на въртящия момент:

• Недостатъчното затягане намалява контактното налягане
• Прекомерното затягане може да повреди компонентите
• Калибрираните инструменти осигуряват последователност
• Може да се наложи повторно затягане

Проверка на качеството:

• Измерване на контактното съпротивление
• Визуална проверка за правилно сглобяване
• Функционално тестване на приложение
• Документиране и проследимост

Как да изберете правилния кабелен уплътнител за ЕМС за вашето приложение?

Систематичната оценка на изискванията за приложение и критериите за производителност осигурява оптимален избор на кабелни уплътнения за ЕМС за специфични среди и разпоредби.

Изборът на кабелни уплътнения за ЕМС изисква анализ на изискванията за честотен обхват, целите за ефективност на екранирането, условията на околната среда и регулаторните стандарти, като се препоръчват конструкции със спирални бронирани скоби за ефективност >80 dB, завършване на оплетка за приложения с 60-80 dB и компресионни уплътнения за чувствителни към разходите инсталации, изискващи ефективност 40-60 dB.

Анализ на изискванията към приложенията

Изисквания за работа на EMC:

• Честотен диапазон на безпокойство
• Необходими нива на ефективност на екранирането
• Проведени спрямо излъчени емисии
• Изисквания за чувствителност

Условия на околната среда:

• Температурен диапазон и цикличност
• Излагане на влажност и влага
• Нужди от химическа съвместимост
• Нива на вибрации и удари

Съответствие с нормативната уредба:

• Приложими стандарти за ЕМС
• Специфични за индустрията изисквания
• Географски регулаторни различия
• Нужди от сертифициране и изпитване

Матрица за вземане на решения за избор

Приложения с висока производителност (>80 dB):

• Медицински изделия и системи за безопасност на живота
• Военно и космическо оборудване
• Прецизни измервателни инструменти
• Контрол на критичната инфраструктура

Препоръчително решение: Спирална бронирана скоба с конструкция от неръждаема стомана и проводими уплътнения

Стандартни индустриални приложения (60-80 dB):

• Системи за управление на процеси
• Оборудване за индустриална автоматизация
• Телекомуникационна инфраструктура
• Автомобилна електроника

Препоръчително решение: Система за завършване на оплетка с подходящи процедури за инсталиране и проверка на качеството

Ценово чувствителни приложения (40-60 dB):

• Потребителска електроника
• Общо промишлено оборудване
• Системи за управление, които не са от критично значение
• Инсталации за преоборудване

Препоръчително решение: Компресионен маншон с проводящо уплътнение и подходяща подготовка на кабелния екран

Съображения за инсталиране и поддръжка

Изисквания за инсталиране:

• Необходимо ниво на умения за правилно сглобяване
• Необходими специални инструменти или оборудване
• Съображения, свързани с времето и труда
• Процедури за контрол на качеството

Нужди от поддръжка:

• Изисквания за периодични проверки
• Графици за повторно затягане
• Тестване за проверка на ефективността
• Наличие на резервни части

Обща цена на притежание:

• Първоначална покупна цена
• Разходи за труд при инсталиране
• Разходи за поддръжка и инспекция
• Разходи за подмяна и модернизация

В Bepto осигуряваме цялостна инженерна поддръжка, за да помогнем на клиентите да изберат оптималното решение за кабелни уплътнения за ЕМС въз основа на техните специфични изисквания за производителност, условия на околната среда и бюджетни ограничения.

Заключение

Ефективността на 360° ЕМС екраниране варира драстично между конструкциите на кабелните уплътнения, като системите със спирални бронирани скоби осигуряват превъзходна производителност от 80-100 dB в широки честотни диапазони, докато методите за завършване с оплетка осигуряват надеждно 60-80 dB екраниране за повечето промишлени приложения. Компресорните втулки предлагат рентабилна производителност от 40-60 dB за по-малко взискателни среди. Ключовите фактори, влияещи върху производителността, включват контактно налягане, проводимост на материала и обработка на повърхността, като правилният монтаж и поддръжка са от решаващо значение за дългосрочната надеждност. Разбирането на специфичните изисквания за електромагнитна съвместимост, условията на околната среда и регулаторните стандарти позволява оптимален избор между подходите за проектиране. В Bepto комбинираме широки възможности за тестване на ЕМС с практически опит в приложението, за да предоставим решения за кабелни уплътнения, които отговарят на най-взискателните изисквания за екраниране, като същевременно осигуряват отлична стойност и надеждност. Не забравяйте, че инвестирането в правилното проектиране на ЕМС днес предотвратява скъпоструващи проблеми със смущенията и проблеми с регулаторното съответствие утре! 😉

Често задавани въпроси относно производителността на екранирането на кабелни жлебове EMC

1. Разберете концепцията за ефективност на екранирането (SE) и как тя се измерва в децибели (dB), за да се определи количествено ефективността на ЕМС. ↩

2. Научете как пропуските в проводящия щит могат да действат като антена с прорези, като неволно излъчват или приемат електромагнитна енергия. ↩

3. Разгледайте ефекта на кожата - физичен принцип, който описва как високочестотните променливи токове се стремят да текат по повърхността на проводник. ↩

4. Разгледайте изискванията на MIL-STD-461, американския военен стандарт за контрол на електромагнитните смущения в системите. ↩

5. Запознайте се с подробностите за IEEE Std 299, стандартния метод за измерване на ефективността на екраниране на корпуси. ↩
