Въведение
Чудили ли сте се някога защо някои кабелни втулки се повреждат при механично натоварване, докато други издържат десетилетия на тежки индустриални условия? Отговорът се крие в разбирането на свойствата на якостта на опън на различните метални материали, използвани при производството на кабелни втулки.
Металните кабелни накрайници, изработени от неръждаема стомана 316L, имат по-висока якост на опън (580-750 MPa) в сравнение с месинга (300-400 MPa) и алуминиевите сплави (270-310 MPa), което ги прави идеални за приложения с високо натоварване в морска, нефтохимическа и тежка индустриална среда.
Като човек, който работи в областта на кабелните съединители повече от 10 години, съм виждал безброй проекти, при които изборът на материал е правил разликата между успеха и скъпоструващите неуспехи. Позволете ми да споделя какво съм научил за избора на правилния материал за метални кабелни съединители за вашите специфични изисквания за якост на опън.
Съдържание
- Какво определя якостта на опън при металните кабелни втулки?
- Как се представят месинговите кабелни уплътнения при натоварване?
- Защо да изберете неръждаема стомана за приложения с висока якост на опън?
- Какво ще кажете за алтернативите на алуминиевите кабелни жлези?
- Как да изберете правилния материал за вашето приложение?
- Често задавани въпроси относно якостта на опън на металните кабелни жлези
Какво определя якостта на опън при металните кабелни втулки?
Разбирането на основите на якостта на опън е от решаващо значение за вземането на информирани решения за материалите в приложенията за кабелни уплътнения.

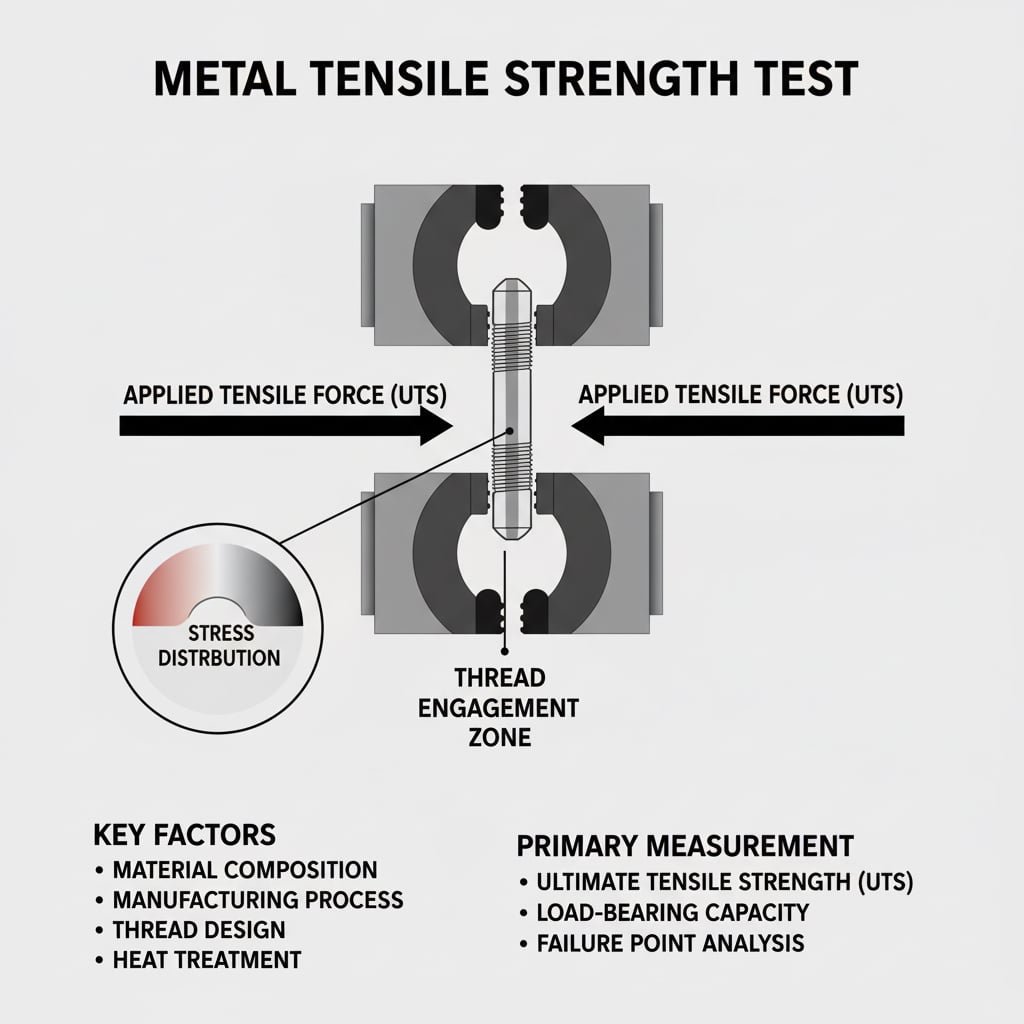

Якостта на опън при металните кабелни втулки зависи от състава на материала, производствения процес, конструкцията на резбата и факторите на околната среда, като якост на опън (UTS)1 е основният показател за носещата способност.
Ключови фактори, влияещи върху ефективността на опън
Якостта на опън на металните кабелни втулки не зависи само от основния материал. Ето какво е наистина важно:
Състав на материала: Съставът на сплавта оказва значително влияние върху якостта. Например нашите кабелни втулки от неръждаема стомана 316L съдържат молибден, който повишава якостта на опън и устойчивостта на корозия в сравнение със стандартните класове 304.
Производствен процес: Обработката с ЦПУ в сравнение с леенето влияе върху структурата на зърната и разпределението на напрежението. В Bepto използваме прецизна CNC обработка за критични компоненти, за да осигурим постоянни свойства на опън в цялата ни продуктова гама.
Дизайн на нишката: Стъпката, дълбочината и профилът на резбата оказват пряко влияние върху разпределението на натоварванията. Метричните резби обикновено предлагат по-добри характеристики на опън от Нишки NPT2 поради по-фината им стъпка и по-голямата площ на зацепване.
Термична обработка: Правилната термична обработка може да повиши якостта на опън с 20-30% в някои сплави. Нашите месингови кабелни втулки преминават през контролирани процеси на охлаждане, за да се оптимизират механичните им свойства.
Как се представят месинговите кабелни уплътнения при натоварване?
Месингът е традиционният избор за кабелни втулки, но как се представя той в действителност при натоварване на опън?
Месинговите кабелни втулки обикновено имат якост на опън между 300-400 MPa, което ги прави подходящи за стандартни промишлени приложения с умерено механично натоварване, въпреки че може да не са идеални за условия на високи вибрации или екстремни натоварвания.
Анализ на производителността в реални условия
Миналата година работих с Дейвид, мениджър по снабдяването от производствен завод в Манчестър, Великобритания. В неговото предприятие често се случваха повреди на кабелните уплътнения в автоматизираните им производствени линии. Съществуващите месингови кабелни втулки бяха с якост на опън 350 MPa, но постоянните вибрации и движението на кабелите предизвикваха преждевременни повреди.
Месинг Предимства:
- Отлична обработваемост и рентабилност
- Добра електропроводимост за приложения за ЕМС
- Устойчивост на корозия в стандартни среди
- Лесен монтаж и поддръжка
Ограничения за месинг:
- По-ниска якост на опън в сравнение с неръждаемата стомана
- Податливи на корозионно напукване под напрежение3 в определени среди
- Дезинфекция4 риск при морски приложения
- Ограничена производителност при екстремни температури
Таблица за сравнение на якостта на опън
| Клас на материала | Якост на опън (MPa) | Якост на провлачване (MPa) | Приложения |
|---|---|---|---|
| Месинг CW617N | 300-400 | 120-200 | Стандартни индустриални |
| Месинг CW614N | 350-450 | 150-250 | Приложения за тежки условия |
| Военноморски месинг | 380-480 | 180-280 | Морска среда |
Защо да изберете неръждаема стомана за приложения с висока якост на опън?
Когато максималната якост на опън не подлежи на обсъждане, кабелните втулки от неръждаема стомана са ясният избор.
Кабелните уплътнения от неръждаема стомана 316L осигуряват изключителна якост на опън от 580-750 MPa, съчетана с превъзходна устойчивост на корозия, което ги прави изключително важни за нефтохимически, офшорни и индустриални приложения с високо натоварване.
Отлична производителност при екстремни условия
Спомням си, че работих с Хасан, който е собственик на нефтохимически завод в Абу Даби, ОАЕ. Заводът му се нуждаеше от кабелни втулки, които да издържат не само на корозионната среда, но и на значителни механични натоварвания от топлинното разширение и вибрациите на оборудването. Стандартните месингови решения просто не можеха да отговорят на изискванията му.
Неръждаема стомана 316L Предимства:
- Изключителна якост на опън (580-750 MPa)
- Отлична устойчивост на корозия в тежки условия
- Температурна стабилност от -60°C до +200°C
- Ниска магнитна проницаемост за чувствителни приложения
- Дългосрочна надеждност с минимална поддръжка
Сравнение на класовете:
- 304 Неръждаема стомана: 515-620 MPa якост на опън, подходяща за обща индустриална употреба
- 316L неръждаема стомана: 580-750 MPa якост на опън, идеална за морски и химически приложения
- Супер дуплекс 25075: 800-1000 MPa якост на опън, за екстремни условия в морето
Инвестицията в кабелни втулки от неръждаема стомана обикновено се изплаща чрез намаляване на разходите за поддръжка и подобряване на надеждността на системата. Предприятието на Хасан използва нашите кабелни втулки от неръждаема стомана 316L в продължение на три години без нито една повреда.
Какво ще кажете за алтернативите на алуминиевите кабелни жлези?
Алуминиевите кабелни втулки предлагат интересна междинна точка между цена и производителност.
Кабелните накрайници от алуминиева сплав осигуряват умерена якост на опън (270-310 MPa) с отлично съотношение между тегло и здравина, което ги прави подходящи за аерокосмически, телекомуникационни и чувствителни към теглото приложения, където месингът или неръждаемата стомана могат да се окажат излишни.
Характеристики на алуминиевата сплав
Алуминий 6061-T6:
- Якост на опън: 310 MPa
- Отлична устойчивост на корозия при подходящо анодиране
- 65% е по-лек от месинговите еквиваленти
- Добра електропроводимост
Алуминий от морска класа 5083:
- Якост на опън: 270-350 MPa
- Превъзходна устойчивост на корозия в морска среда
- Немагнитни свойства
- Отлична заваряемост
Макар че алуминият не може да се сравнява с неръждаемата стомана, той предлага уникални предимства при специфични приложения. В космическата индустрия често се избират алуминиеви кабелни втулки заради благоприятното им съотношение между здравина и тегло.
Как да изберете правилния материал за вашето приложение?
Изборът на оптимален материал за метални кабелни жлези изисква внимателно разглеждане на множество фактори, освен здравината на опън.
Изборът на материали трябва да балансира изискванията за якост на опън с условията на околната среда, ограниченията на разходите и нуждите от дългосрочна надеждност, като се използва систематичен подход за оценка, при който се вземат предвид изчисленията на натоварването, коефициентите на безопасност и общата цена на притежание.
Рамка на критериите за подбор
Стъпка 1: Анализ на натоварването
Изчислете максималните очаквани натоварвания на опън, включително:
- Статични натоварвания от теглото на кабела
- Динамични натоварвания от вибрации и движение
- Натоварвания от околната среда, причинени от топлинно разширение
- Коефициент на безопасност (обикновено 3:1 за критични приложения)
Стъпка 2: Оценка на околната среда
- Излагане на корозия (химикали, солен спрей, влажност)
- Температурен диапазон и цикличност
- Изисквания за ЕМС
- Необходимост от съответствие с нормативните изисквания (ATEX, UL, CE)
Стъпка 3: Икономическа оценка
- Първоначални разходи за материали
- Сложност на инсталацията
- Изисквания за поддръжка
- Очакван експлоатационен живот
- Последици от неуспеха
Ръководство за избор на препоръчителен материал
| Тип приложение | Препоръчителен материал | Сила на опън | Основни предимства |
|---|---|---|---|
| Стандартни индустриални | Месинг CW617N | 300-400 MPa | Икономичен и лесен монтаж |
| Морски/офшорни | SS 316L | 580-750 MPa | Устойчивост на корозия, висока якост |
| Нефтохимически продукти | SS 316L/Duplex | 580-1000 MPa | Химическа устойчивост, надеждност |
| Aerospace | Алуминий 6061-T6 | 310 MPa | Лек, немагнитен |
| Тежка промишленост | SS 316L | 580-750 MPa | Дълготрайност, ниска поддръжка |
Заключение
Разбирането на характеристиките за якост на опън на различните материали за метални кабелни уплътнения е от решаващо значение за осигуряване на надеждна и дългосрочна работа на вашите приложения. Докато месингът предлага рентабилност за стандартни приложения, неръждаемата стомана 316L осигурява превъзходна якост на опън и издръжливост за взискателни среди. Алуминият обслужва специфични ниши, където теглото и проводимостта са от най-голямо значение. Ключът е в съчетаването на свойствата на материалите с вашите специфични изисквания, като същевременно се вземат предвид общите разходи за притежание. В Bepto се ангажираме да ви помогнем да направите правилния избор с нашата широка гама от сертифицирани метални кабелни втулки и техническа поддръжка. 😉
Често задавани въпроси относно якостта на опън на металните кабелни жлези
В: Каква е разликата между якостта на опън и границата на провлачане при кабелните канали?
A: Якостта на опън е максималното напрежение, на което може да издържи един кабелен уплътнител, преди да се скъса, докато границата на провлачване е нивото на напрежение, при което започва постоянна деформация. От съображения за безопасност работните натоварвания трябва да останат доста под стойностите на границата на провлачване.
В: Как да изчисля необходимата якост на опън за моето приложение за кабелни уплътнения?
A: Изчислете общото тегло на кабела, добавете динамичните натоварвания от движението/вибрациите, включете факторите на околната среда, като например топлинното разширение, след което умножете по коефициент на сигурност 3-4. Сравнете това с номиналната якост на опън на кабелния уплътнител.
В: Могат ли кабелните уплътнители от неръждаема стомана да се използват във всички среди, в които месингът е неуспешен?
A: Като цяло да, неръждаемата стомана 316L предлага по-добри характеристики в повечето среди, където месингът не успява. Специфичните химически въздействия обаче могат да изискват специализирани сплави или покрития за оптимална работа.
В: Защо някои кабелни втулки се повреждат, дори когато якостта на опън изглежда достатъчна?
A: Повредите често се дължат на концентрация на напрежение в корените на резбата, неправилен въртящ момент при монтажа, умора на материала от циклично натоварване или корозия, която с течение на времето намалява ефективната площ на напречното сечение.
В: Как температурата влияе върху якостта на опън на металните кабелни жлези?
A: Повечето метали губят якостта си на опън с повишаване на температурата. Неръждаемата стомана запазва по-добре якостта си при повишени температури в сравнение с месинга или алуминия, което я прави предпочитана за високотемпературни приложения.
-
