Как изборът на материал позволява на кабелните втулки да издържат на почистване с пара под високо налягане IP69K?

Въведение

С рейтинг IP69K¹ Кабелните уплътнения са подложени на най-тежкото изпитание, когато са изложени на пара с температура 80°C и налягане 80-100 бара по време на цикли на почистване под високо налягане, като по-нискокачествените материали изпитват термичен шок², деградация на уплътненията и катастрофални повреди, които компрометират защитата на оборудването и създават рискове за безопасността в хранително-вкусовата, фармацевтичната и химическата промишленост, където почистването с пара е задължително за спазване на хигиенните изисквания.

Кабелните втулки IP69K изискват специализирани материали, включително EPDM уплътнения³ с номинална продължителна работа при 150°C, неръждаема стомана 316L⁴ корпуси с превъзходна устойчивост на корозия и проектирани полимерни тела със стъклена армировка, които издържат на термичен шок и циклично изменение на налягането, като същевременно запазват целостта на уплътнението и електрическите характеристики при най-взискателните условия на почистване с пара, срещани в приложенията за промишлена хигиена.

След като през последното десетилетие станах свидетел на стотици повреди на кабелни уплътнения по време на почистване с пара в предприятия за преработка на храни, фармацевтични заводи и обекти за производство на химикали, разбрах, че изборът на материал е решаващият фактор, който определя дали оборудването ви ще издържи рутинното почистване или ще се наложи скъпа подмяна и престой на производството.

Съдържание

• С какво IP69K се различава от стандартните IP класификации?
• Кои материали могат да издържат на почистване с пара под високо налягане?
• Как се представят уплътнителните материали при почистване с пара?
• Какви конструктивни характеристики позволяват изпълнението на IP69K?
• Как да изберете подходящия кабелен улей IP69K за вашето приложение?
• Често задавани въпроси относно кабелните втулки IP69K

С какво IP69K се различава от стандартните IP класификации?

Разбирането на изискванията на IP69K разкрива екстремните условия, които отличават този клас от конвенционалните стандарти за защита от проникване.

Тестовете IP69K подлагат кабелните втулки на въздействието на пара с температура 80°C и налягане 80-100 бара от множество ъгли и от близко разстояние, като създават термичен шок, механичен стрес и химическо въздействие, които далеч надхвърлят тестовете за потапяне във вода IP68, което изисква специализирани материали, усъвършенстван дизайн на уплътненията и здрава конструкция, за да се запази защитата срещу проникване на пара и замърсяване на оборудването в критични хигиенни приложения.

Условия за изпитване IP69K

Екстремни параметри:

• Температура на парата: 80°C ± 2°C
• Налягане на водата: 80-100 bar (1160-1450 psi)
• Дебит: 14-16 л/мин
• Разстояние между дюзите: 100-150 мм
• Продължителност на теста: 30 секунди за всяка позиция

Експозиция с няколко ъгъла:

• Четири тествани 90-градусови позиции
• Пълно периферно покритие
• Насочване на критичния интерфейс на уплътнението
• Симулация на най-лошия сценарий

Критерии за изпълнение:

• Разрешено е нулево проникване на вода
• Поддържане на електрическата непрекъснатост
• Запазена механична цялост
• Запазено компресиране на уплътнението

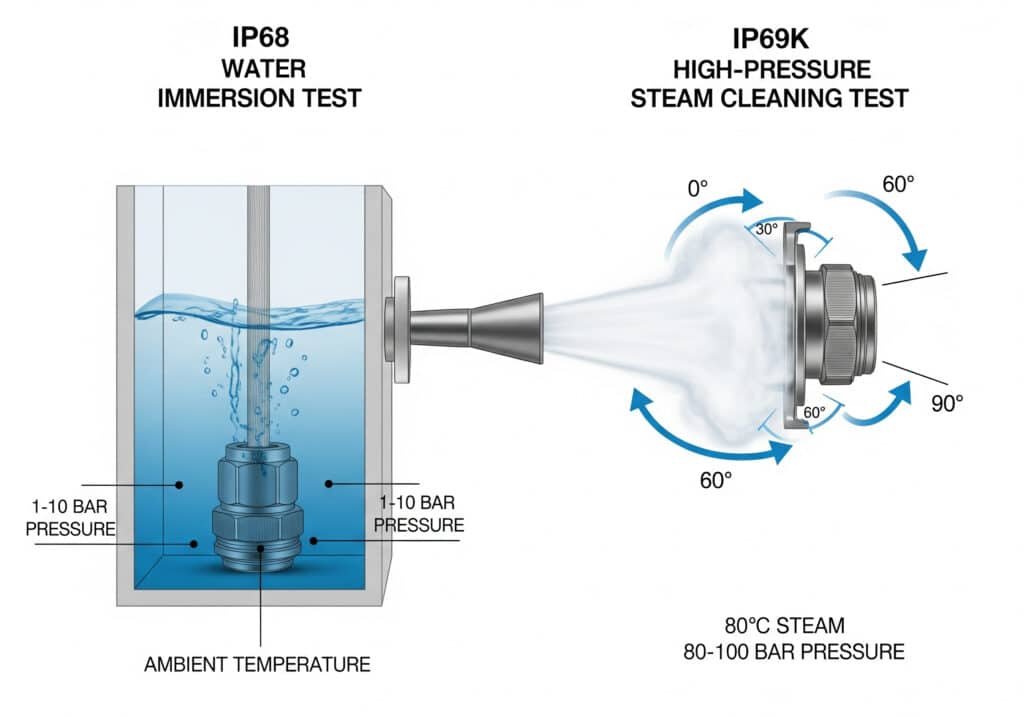

Сравнение с по-ниски стойности на IP

Разлики между IP68 и IP69K:

Параметър на изпитване	IP68	IP69K
Температура	Заобикаляща среда	80°C
Налягане	1-10 бара	80-100 бара
Метод на изпитване	Потапяне	Спрей под високо налягане
Продължителност	Непрекъснат	30 сек/позиция
Напрежение на уплътнението	Статичен	Динамични + термични
Режим на неизправност	Постепенно просмукване	Катастрофално нарушение

Индустриални приложения

Преработка на храни:

• Изисквания за ежедневно почистване с пара
• Съответствие с HACCP⁵ мандати
• Експозиция на температурни цикли
• Съвместимост с химически дезинфектанти

Фармацевтично производство:

• Поддръжка на стерилна среда
• Изисквания за валидиране на FDA
• Чести цикли на почистване
• Агресивни почистващи препарати

Химическа обработка:

• Инсталации в опасни зони
• Излагане на корозивна среда
• Защита на системата за безопасност
• Нужди от спазване на нормативните изисквания

Работих с Маркус, инженер в предприятие за преработка на месо в Хамбург, Германия, където ежедневните операции по почистване с пара при температура 85°C разрушаваха стандартните кабелни втулки IP68 в рамките на седмици, което налагаше аварийни спирания и скъпоструваща подмяна на оборудването, докато не внедрихме подходящи решения IP69K.

Съоръжението на Маркус документира, че стандартните кабелни втулки се повреждат само след 15-20 цикъла на почистване с пара, докато нашите устройства със степен на защита IP69K и специализирани материали постигат над 2000 цикъла без влошаване на характеристиките, като елиминират прекъсванията на производството и разходите за поддръжка.

Нормативни изисквания

Индустриални стандарти:

• Спецификация IEC 60529 IP69K
• DIN 40050-9 Немски стандарт
• ISO 20653 автомобилни приложения
• Изисквания на FDA за контакт с храни

Процес на сертифициране:

• Независимо лабораторно изпитване
• Свидетелска проверка на изпълнението
• Изисквания за документация
• Текущи надзорни одити

Ползи от спазването на изискванията:

• Осигуряване на регулаторно одобрение
• Удовлетворяване на изискванията за застраховка
• Съответствие със спецификациите на клиента
• Намаляване на риска, свързан с отговорността

Кои материали могат да издържат на почистване с пара под високо налягане?

Изборът на материал определя издръжливостта на кабелните втулки IP69K при екстремни условия на почистване с пара.

Неръждаемата стомана 316L осигурява превъзходна устойчивост на корозия и термична стабилност за корпусите, инженерните пластмаси PEEK и PPS предлагат отлична химическа устойчивост и стабилност на размерите за корпусите, а еластомерите EPDM и FKM поддържат целостта на уплътнението при повишени температури, като комбинациите от материали изискват внимателно съчетаване на термичното разширение, за да се предотврати повреда на уплътнението при температурни цикли.

Материали на металния корпус

Неръждаема стомана 316L Изпълнение:

• Устойчивост на корозия: Отлична
• Температурна устойчивост: -200°C до +400°C
• Термично разширение: 17 × 10-⁶/°C
• Съвместимост с почистване с пара: Превъзходно

Основни предимства:

• Устойчивост на хлоридна корозия
• Толерантност към термичен шок
• Стабилност на размерите
• Дългосрочна издръжливост

Ограничения за месинг:

• Риск от дезинфекция в парата
• Възможност за работа при по-ниски температури
• Потенциал за галванична корозия
• Ограничена химическа устойчивост

Съображения за алуминия:

• Защита на оксидния слой
• Предимство на лекото тегло
• Температурни ограничения
• Изисквания за анодиране

Инженерни пластмасови тела

ПЕЕК (полиетеркетон):

• Температурен диапазон: -50°C до +250°C
• Химическа устойчивост: Изключителна
• Излагане на пара: отлично
• Фактор разходи: Премия

Характеристики на изпълнение:

• Ниска абсорбция на влага
• Стабилност на размерите
• Устойчивост на умора
• Толерантност към радиация

PPS (полифенилен сулфид):

• Температурна устойчивост: от -40°C до +200°C
• Химическа инертност: Превъзходна
• Устойчивост на пара: Отлично
• Икономическа ефективност: Добър

Стъклена армировка Предимства:

• Намалено топлинно разширение
• Повишена здравина и твърдост
• Подобрена стабилност на размерите
• Повишена устойчивост на пълзене

Сравнение на полимерните материали

Матрица на характеристиките на материалите:

Материал	Максимална температура (°C)	Устойчивост на пара	Химическа устойчивост	Фактор на разходите	Приложения
PEEK	250	Отличен	Отличен	8x	Критични приложения
PPS	200	Отличен	Много добър	4x	Обща промишленост
PA66 GF30	120	Добър	Умерен	2x	Стандартни приложения
PC	130	Fair	Беден	3x	Ограничена употреба
POM	100	Беден	Fair	2x	Не се препоръчва

Съображения за обработка на повърхността

Електрополиране Предимства:

• Гладко покритие на повърхността
• Повишена устойчивост на корозия
• Намалено задържане на замърсяване
• Подобрена възможност за почистване

Изисквания за пасивиране:

• Оптимизиране на оксидния слой
• Подобряване на защитата от корозия
• Повърхностна химическа стабилизация
• Дългосрочно гарантиране на ефективността

Опции за покритие:

• PTFE за смазване
• Керамика за устойчивост на износване
• Полимер за химическа защита
• Специализирани процедури за специфични среди

Спомням си работата си с Фатима, мениджър по поддръжката във фармацевтичен завод в Дубай, ОАЕ, където екстремната топлина и агресивните почистващи химикали изискваха кабелни втулки с изключителни характеристики на материала, за да се поддържат стерилни производствени условия.

Предприятието на Fatima тества различни материали при протокол за почистване с пара при 90°C с каустични дезинфектанти, като установява, че само корпусите от PEEK с хардуер от неръждаема стомана 316L и уплътнения от FKM издържат на високите изисквания за валидиране без деградация.

Матрица за съвместимост на материалите

Съответствие на топлинното разширение:

• Подобни коефициенти предотвратяват стреса
• Постепенни преходи, съобразени с различията
• Гъвкави интерфейси за управление на несъответствията
• Функциите на дизайна компенсират различията

Химическа съвместимост:

• Устойчивост на почистващи препарати
• Съвместимост на дезинфектанта
• Диапазони на толерантност на pH
• Последици от дългосрочната експозиция

Галванични съображения:

• Ефекти от разнородни метали
• Влияние на наличието на електролити
• Необходими защитни мерки
• Техники за изолиране

Как се представят уплътнителните материали при почистване с пара?

Еластомерните уплътнителни материали са изправени пред най-взискателните условия в приложенията с клас на защита IP69K, като за поддържане на целостта им са необходими специализирани съединения.

Уплътненията от EPDM, предназначени за непрекъсната работа при 150°C, осигуряват отлична устойчивост на пара и озонова стабилност, уплътненията от FKM (Viton) предлагат превъзходна химическа устойчивост и възможност за работа при температура до 200°C, докато силиконовите уплътнения са отлични при екстремни температури, но имат ограничена химическа устойчивост, което изисква внимателен избор въз основа на специфичните почистващи химикали и температурни профили, срещани при почистване с пара.

Ефективност на уплътнението EPDM

Етилен-пропилен-диен мономер:

• Температурен диапазон: -50°C до +150°C
• Устойчивост на пара: Отлично
• Устойчивост на озон: Превъзходен
• Икономическа ефективност: Добър

Химическа устойчивост:

• Киселини: добри до отлични
• Алкали: Отличен
• Алкохоли: добри
• Кетони: Лош до добър

Физични свойства:

• Устойчивост на компресия
• Запазване на якостта на скъсване
• Гъвкавост при ниски температури
• Устойчивост на ултравиолетови лъчи и озон

Предимства на FKM (флуороеластомер)

Viton Изпълнение:

• Температурна устойчивост: от -20°C до +200°C
• Химическа устойчивост: Изключителна
• Излагане на пара: отлично
• Пропускливост: Много ниска

Ползи от приложението:

• Агресивна химическа съвместимост
• Високотемпературна стабилност
• Комплект за ниска компресия
• Удължен експлоатационен живот

Съображения за разходите:

• Цени на първокласни материали
• Специализирано комбиниране
• Изисквания за обработка
• Дългосрочно предложение за стойност

Характеристики на силиконовото уплътнение

Температурни екстремуми:

• Работен обхват: -60°C до +200°C
• Термична стабилност: Отлична
• Запазване на гъвкавостта: Превъзходна
• Устойчивост на стареене: Добър

Ограничения:

• Химическа устойчивост: Ограничена
• Сила на разкъсване: Умерено
• Комплект за компресиране: По-висока от FKM
• Пропускливост: Сравнително висока

Съображения за дизайна на уплътнението

Геометрия на жлеба:

• Правилно съотношение на сгъстяване
• Адекватни проценти на запълване
• Настаняване при топлинно разширение
• Монтажни разстояния

Множество системи за уплътняване:

• Първични и вторични уплътнения
• Поетапни нива на защита
• Изолиране на режима на отказ
• Излишна сигурност

Динамични и статични приложения:

• Настаняване за движение
• Изисквания за устойчивост на износване
• Съображения за смазване
• Достъпност на поддръжката

В Bepto определяме уплътнения от EPDM за стандартни приложения с клас IP69K и уплътнения от FKM за екстремно излагане на химикали, като са налични персонализирани формулировки на съединенията за специализирани изисквания, включително съответствие с изискванията на FDA и работа при екстремни температури.

Тестване на производителността

Методи за валидиране на печати:

• Изпитване на комплекта за компресиране
• Изследвания за химическо потапяне
• Оценка на температурния цикъл
• Симулация на излагане на пара

Контрол на качеството:

• Инспекция на постъпващите материали
• Проверка на последователността на партидите
• Сертифициране на изпълнението
• Документация за проследимост

Мониторинг на работата на терен:

• Оценка на състоянието на инсталацията
• Проследяване на експлоатационния живот
• Анализ на режимите на неизправност
• Обратна връзка за непрекъснато подобрение

Какви конструктивни характеристики позволяват изпълнението на IP69K?

Специализираните конструктивни характеристики отличават кабелните втулки IP69K от стандартните продукти за защита от проникване.

Многостепенните системи за уплътняване създават излишни защитни бариери, прецизно изработените канали за уплътнения осигуряват оптимални коефициенти на компресия, приспособлението за термично разширение предотвратява изкривяването на уплътненията, а здравите конструкции на резбите устояват на силите на налягането на парата, докато дренажните функции предотвратяват натрупването на вода, а специализираните материали поддържат работата при екстремни условия на циклични промени на температурата и налягането.

Архитектура за многостепенно уплътняване

Основни функции на уплътнението:

• Уплътняване на кабелния вход
• Опазване на околната среда
• Устойчивост на налягане
• Температурна стабилност

Ползи от вторичното уплътнение:

• Защита на резервно копие
• Изолиране на режима на отказ
• Повишена надеждност
• Удължен експлоатационен живот

Третична защита:

• Уплътняване на резбата
• Интерфейси на корпуса
• Защита на критични компоненти
• Интегритет на системно ниво

Прецизен дизайн на уплътнителния канал

Критични измерения:

• Толеранс на широчината на жлеба: ±0,05 мм
• Прецизност на дълбочината: ±0,02 мм
• Повърхностно покритие: Ra 0,8 максимум
• Оптимизиране на радиуса на ъгъла

Коефициенти на компресия:

• О-пръстен: 15-25% компресия
• Уплътнение: 20-30% компресия
• Уплътнения по поръчка: Специфични за приложението
• Температурна компенсация

Проценти на запълване:

• Запълване на жлеба: 70-85% оптимално
• Добавка за топлинно разширение
• Монтажно разстояние
• Достъпност на услугите

Функции за управление на топлината

Настаняване за разширяване:

• Разположения на плаващи уплътнения
• Системи с пружинно натоварване
• Сифонни интерфейси
• Гъвкави връзки

Разсейване на топлината:

• Пътища за топлопроводимост
• Оптимизиране на повърхността
• Избор на материал
• Вентилационни функции

Температурни градиенти:

• Равномерно разпределение на топлината
• Минимизиране на термичния шок
• Намаляване на концентрацията на напрежението
• Стабилност на работата

Дизайн за устойчивост на налягане

Структурно укрепване:

• Оптимизиране на дебелината на стената
• Анализ на разпределението на напрежението
• Използване на якостта на материала
• Прилагане на коефициента на безопасност

Ангажиране на нишката:

• Контакт с пълна резба
• Разпределение на натоварването
• Интегриране на уплътнения под налягане
• Спецификация на въртящия момент при инсталиране

Геометрия на корпуса:

• Принципи на съдовете под налягане
• Избягване на концентрацията на стреса
• Ефективност на материала
• Изпълнимост на производството

Работих с Жан-Пиер, инженер по технологичните процеси в млекопреработвателно предприятие в Лион, Франция, където системите CIP (Clean-in-Place) изискваха кабелни втулки, които да издържат на разтвори за почистване с каустик с температура 95°C и налягане 120 бара, без да влошават работата си.

Екипът на Жан-Пиер валидира нашата конструкция за многостепенно уплътняване чрез 5000 цикъла на почистване, като демонстрира нулеви повреди и поддържа защита IP69K през целия период на изпитване, в сравнение с конкурентни продукти, които се повреждат в рамките на 500 цикъла при същите условия.

Интегриране на осигуряването на качеството

Утвърждаване на дизайна:

• Програми за изпитване на прототипи
• Проверка на изпълнението
• Нормативно съответствие
• Процеси на одобрение на клиенти

Контрол на производството:

• Изисквания за прецизна обработка
• Процедури за сглобяване
• Контролни точки за качество
• Системи за документиране

Полеви резултати:

• Помощ при инсталиране
• Мониторинг на изпълнението
• Насоки за поддръжка
• Непрекъснато подобрение

Как да изберете подходящия кабелен улей IP69K за вашето приложение?

Правилният избор на кабелен уплътнител IP69K изисква внимателен анализ на работните условия, съвместимостта на материалите и изискванията за изпълнение.

Анализът на приложенията трябва да отчита максималната температура на парата, съвместимостта с почистващите химикали, изискванията за налягане и честотата на циклите, докато изборът на материал балансира изискванията за производителност със съображенията за разходите, а оразмеряването осигурява правилното прилягане на кабела с адекватно уплътнение, което изисква подробен преглед на спецификациите и консултации с доставчика за постигане на оптимална производителност и надеждност.

Рамка за анализ на приложенията

Оценка на работните условия:

• Максимална температура на излагане на пара
• Нива на налягането по време на почистване
• Използвани химически почистващи препарати
• Честота на циклите на почистване

Фактори на околната среда:

• Температурни диапазони на околната среда
• Нива на влажност
• Наличие на корозивна атмосфера
• Потенциал за излагане на UV лъчи

Изисквания за изпълнение:

• Поддръжка на IP клас
• Нужди се от електрическа непрекъснатост
• Изисквания за механична цялост
• Очаквания за експлоатационен живот

Матрица за избор на материал

Решение за материалите за жилищно настаняване:

Тип приложение	Препоръчителен материал	Основни предимства	Фактор на разходите
Преработка на храни	316L неръждаема стомана	Съответствие с изискванията на FDA, възможност за почистване	3x
Фармацевтични продукти	PEEK или 316L	Химическа устойчивост, валидиране	5x
Химическа обработка	316L или Hastelloy	Устойчивост на корозия	4x
Обща промишленост	PPS или 316L	Икономическа ефективност	2x

Оптимизиране на материала на уплътнението

EPDM Приложения:

• Стандартно почистване с пара
• Умерена експозиция на химикали
• Приложения, чувствителни към разходите
• Обща промишлена употреба

FKM Изисквания:

• Агресивно химическо почистване
• Работа при високи температури
• Потребности от удължен експлоатационен живот
• Критични приложения

Потребителски съединения:

• Специализирана химическа устойчивост
• Екстремни температурни диапазони
• Съответствие с изискванията на FDA/USP
• Уникални изисквания за изпълнение

Оразмеряване и конфигуриране

Съответствие на диаметъра на кабела:

• Изисквания за точно измерване
• Съображения за толерантност
• Настаняване на множество кабели
• Планиране на бъдещо разширяване

Спецификация на резбата:

• Избор на метрични и NPT устройства
• Съвместимост на оборудването
• Достъпност на инсталацията
• Изисквания за поддръжка

Конфигурация на входа:

• Единичен срещу множествен кабел
• Съвместимост с бронирани кабели
• Изисквания за облекчаване на напрежението
• Съображения за радиуса на завой

Критерии за оценка на доставчиците

Технически възможности:

• Опит в областта на дизайна
• Материални познания
• Възможности за тестване
• Съответствие с изискванията за сертифициране

Осигуряване на качеството:

• Производствени стандарти
• Системи за контрол на качеството
• Документация за проследимост
• Гаранции за изпълнение

Услуги по поддръжка:

• Техническа консултация
• Инженеринг на приложенията
• Обучение за инсталиране
• Следпродажбена поддръжка

В Bepto предоставяме цялостен анализ на приложенията и насоки за избор на материали, като помагаме на клиентите да изберат оптималната конфигурация на кабелните втулки IP69K за техните специфични изисквания за почистване с пара, като същевременно осигуряваме икономически ефективни решения, които отговарят на всички изисквания за ефективност и регулаторни изисквания.

Най-добри практики за прилагане

Насоки за инсталиране:

• Правилни спецификации за въртящ момент
• Процедури за проверка на пломбите
• Подготовка на околната среда
• Изисквания за документация

Протоколи за поддръжка:

• Редовни графици за проверка
• Мониторинг на изпълнението
• Превантивна замяна
• Процедури за анализ на откази

Валидиране на ефективността:

• Първоначални програми за изпитване
• Текуща проверка
• Документация за съответствие
• Непрекъснато подобрение

Заключение

Кабелните втулки IP69K изискват специализирани материали и конструктивни характеристики, за да издържат на условията на почистване с пара под високо налягане, като корпусите от неръждаема стомана 316L, корпусите от PEEK или PPS и уплътненията от EPDM или FKM осигуряват необходимите експлоатационни характеристики. Многостепенните уплътнителни системи, прецизно обработените канали и характеристиките за приспособяване към термичното разширение позволяват надеждна работа при екстремни цикли на температура и налягане. Изборът на материал трябва да отчита температурата на парата, химическата съвместимост и честотата на почистване, а правилното оразмеряване осигурява оптимална производителност на уплътненията. Конструктивните характеристики, включително здрава конструкция, устойчивост на налягане и управление на топлината, отличават продуктите с клас IP69K от стандартните кабелни втулки. Анализът на приложенията и консултациите с доставчиците са от решаващо значение за избора на правилното решение за конкретните работни условия. В Bepto предлагаме цялостни решения за кабелни втулки IP69K със специализирани материали, усъвършенствани конструкции и експертна техническа поддръжка, за да осигурим надеждна работа в най-взискателните приложения за почистване с пара. Помнете, че инвестирането в подходящи кабелни втулки IP69K предотвратява скъпоструващи повреди на оборудването и производствени престои в критични хигиенни приложения! 😉

Често задавани въпроси относно кабелните втулки IP69K

1. Научете повече за строгите параметри на изпитване, определени от стандарта IP69K за измиване при високо налягане и висока температура. ↩

2. Разберете принципите на материалознанието, които стоят зад термичния шок, и защо той причинява повреда на материала. ↩

3. Разгледайте подробно свойствата на материала на каучука EPDM, включително неговата температурна и химическа устойчивост. ↩

4. Разгледайте химичния състав и характеристиките на устойчивост на корозия на неръждаемата стомана от клас 316L. ↩

5. Запознайте се с основните принципи на системата за анализ на опасностите и критичните контролни точки (HACCP) за осигуряване на безопасността на храните. ↩
