Изпитване на трансферния импеданс: Количествено определяне на ефективността на екранирането на кабелните съединители за ЕМС

Въведение

Чудили ли сте се някога как инженерите доказват, че даден кабелен уплътнител за ЕМС действително работи? 🤔 В днешната индустриална среда с висока степен на електромагнитни смущения вече не е достатъчно просто да се твърди, че "екранирането е добро". Тестването на трансферния импеданс се превърна в златен стандарт за количествено определяне на това колко добре вашите ЕМС кабелни втулки защитават от електромагнитни смущения.

Трансферен импеданс¹ Тестването измерва ефективността на екранирането на кабелните втулки за електромагнитна съвместимост чрез определяне на количеството електромагнитна енергия, което изтича през връзката на екрана. Този стандартизиран метод за изпитване предоставя конкретни данни в милиомове на метър, което позволява на инженерите да вземат информирани решения въз основа на измерими характеристики, а не на маркетингови твърдения.

Виждал съм твърде много провалени проекти, тъй като екипите по снабдяването са избирали ЕМС-дупки само въз основа на цената, а по време на пускането в експлоатация са откривали, че "екранирането" им е практически безполезно. Миналия месец Дейвид от голям автомобилен производител в Детройт ми каза, че производствената им линия е претърпяла седмици престой, защото ЕМС-гарнитурите на предишния им доставчик не са могли да преминат основните изисквания за трансферно съпротивление. Точно затова разбирането на този метод на изпитване е от решаващо значение за всеки, който определя кабелни втулки за ЕМС.

Съдържание

• Какво представлява тестването на трансферния импеданс?
• Как работи тестовете за трансфер на импеданс?
• Защо импедансът на преноса е от решаващо значение за EMC жлезите?
• Какви са приемливите стойности на трансферния импеданс?
• Как да тълкуваме резултатите от теста за трансфер на импеданс?
• Заключение
• Често задавани въпроси относно изпитването на трансферния импеданс

Какво представлява тестването на трансферния импеданс?

Изпитването на трансферния импеданс е стандартизирана измервателна техника, с която се определя количествено ефективността на електромагнитната защита на кабелни сглобки и техните крайни компоненти, включително кабелни втулки за ЕМС.

Науката за трансферния импеданс

Предавателният импеданс представлява отношението на индуцираното напрежение към тока, протичащ през екрана. Мислете за него като за измерване на това колко електромагнитно "изтичане" се случва през вашата система за екраниране. Колкото по-ниска е стойността на трансферния импеданс, толкова по-добра е ефективността на екранирането.

Тестът следва международно признати стандарти, най-вече IEC 62153-4-3² и ASTM D4935, което гарантира последователни и сравними резултати при различните производители и съоръжения за изпитване. В Bepto инвестирахме много в нашите възможности за тестване, защото разбираме, че нашите клиенти се нуждаят от проверими данни, а не само от обещания.

Ключови компоненти на изпитването на трансферния импеданс

Настройката за изпитване включва няколко важни елемента:

• Настояща система за впръскване: Генерира контролиран електромагнитен ток през щита
• Сонди за измерване на напрежението: Откриване на индуцирани напрежения през прекъсването на щита
• Възможност за измерване на честотата: Изпитва производителността в съответните честотни диапазони (обикновено от 1 MHz до 3 GHz)
• Калибрирани приспособления за изпитване: Осигуряване на повторяеми и точни измервания

Хасан, който управлява нефтохимическо предприятие в Саудитска Арабия, наскоро сподели с мен как данните за импеданса на преноса му помогнаха да оправдае по-високата цена на нашите ЕМС гюллета от неръждаема стомана пред борда. "Когато можете да покажете конкретни цифри, доказващи 40 dB по-добра ефективност на екранирането, изчисляването на възвръщаемостта на инвестицията става кристално ясно", обясни той по време на последния ни видеоразговор.

Как работи тестовете за трансфер на импеданс?

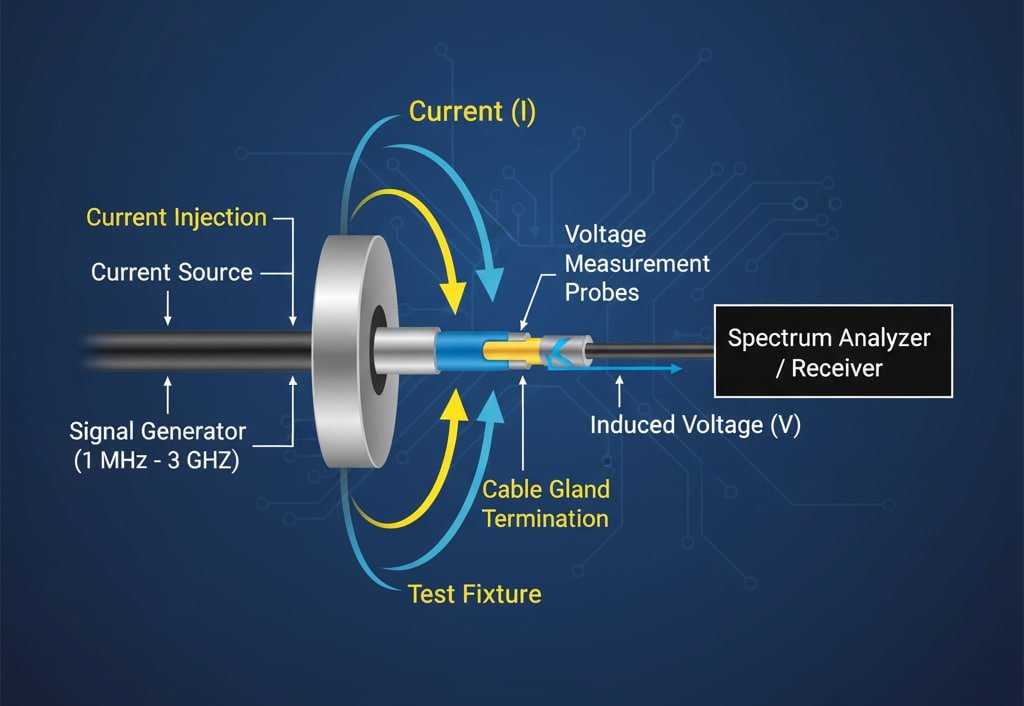

Изпитването на трансферния импеданс се извършва чрез инжектиране на известен ток през екрана на кабела и измерване на напрежението, индуцирано през всякакви прекъсвания в системата на екраниране, включително точката на свързване на ЕМС жлезите.

Процес на тестване стъпка по стъпка

Процедурата за изпитване следва точна методология:

1. Подготовка на пробата: Кабелният възел с ЕМС уплътнител се монтира в специализирано приспособление за изпитване, което поддържа правилно съответствие на импеданса.
2. Впръскване на ток: Контролиран радиочестотен ток се подава през екрана на кабела с помощта на калибриран източник на ток.
3. Измерване на напрежението: Чувствителни сонди измерват напрежението, което се развива през прекъсването на екрана при връзката с жлеза.
4. Честотна смяна: Тестът се повтаря в определения честотен диапазон, за да се улови зависимото от честотата поведение.
5. Анализ на данните: Резултатите се изчисляват като трансферно съпротивление (Zt) в милиомове на метър

Критични параметри на изпитването

Няколко фактора оказват значително влияние върху точността и повторяемостта на теста:

Параметър	Значение	Типичен обхват
Честота на изпитване	Определяне на значимостта на приложението	1 MHz - 3 GHz
Текущо ниво	Осигурява линейна работа	10-100 mA
Дължина на кабела	Влияе върху чувствителността на измерването	1-2 метра
Условия на околната среда	Въздействие върху свойствата на материалите	23°C ± 2°C, 45-75% RH

Съображения за приложение в реалния свят

По време на тестването обръщаме специално внимание на начина, по който EMC жлезата взаимодейства с различни видове кабели. Например нашите месингови ЕМС уплътнители постоянно показват стойности на трансферното съпротивление под 1 mΩ/m в критичния диапазон 10-1000 MHz, когато са правилно инсталирани с кабели с оплетен екран.

Тестването разкрива също така как практиките за инсталиране влияят на ефективността. Документирали сме случаи, при които идентични ЕМС-гарнитури са показали 10 пъти разлика в импеданса на пренос просто поради неправилни техники за завършване на екрана.

Защо импедансът на преноса е от решаващо значение за EMC жлезите?

Изпитването на трансферния импеданс е от решаващо значение за ЕМС-втулките, тъй като предоставя единствения количествен метод за проверка дали втулката запазва целостта на екранирането на кабела в интерфейса на корпуса, където най-често се появява електромагнитно изтичане.

Проблемът със слабото звено

Във всяка екранирана система, ЕМС уплътнението представлява потенциална слаба точка, където екрана на кабела трябва да премине към заземяването на корпуса. Без правилно проектиране и проверка тази точка на преход може да се превърне в "електромагнитен теч", който да компрометира работата на цялата система по отношение на ЕМИ.

Помислете за това: кабел с отлична ефективност на екраниране от 80 dB става практически безполезен, ако връзката с ЕМС-жлеза осигурява само 20 dB екраниране. Цялостната ефективност на системата се ограничава от най-слабия компонент.

Съответствие с нормативната уредба и стандартите

В много отрасли вече се изисква документирано представяне на импеданса на прехвърляне:

• Автомобили (ISO 11452³): Изисква изпитване на импеданса на преноса за валидиране на ЕМС
• Аерокосмически (DO-160⁴): Задължителна проверка на ефективността на екранирането на авиониката
• Индустриални (IEC 61000): Определя изискванията за ЕМС, включително екраниране на кабела
• Медицински (IEC 60601): Изисква доказана защита от електромагнитни смущения за безопасността на пациентите

Разходи за неизправности на EMI

Финансовото въздействие на неадекватната защита на ЕМС може да бъде зашеметяващо. Случаят с автомобилната индустрия на Дейвид, за който споменах по-рано, доведе до загуба на продукция за над $2 милиона, без да броим увреждането на репутацията и влошаването на отношенията с клиентите. Изпитването на трансферния импеданс помага да се предотвратят тези скъпоструващи повреди, като осигурява ранна проверка на ефективността на екранирането.

Ползи от оптимизацията на дизайна

Данните за трансферния импеданс също са в основата на подобряването на продукта. Нашият инженерен екип използва тези данни, за да оптимизира:

• Дизайн на контактната пружина за по-добра непрекъснатост на щита
• Материали и геометрии на проводящи уплътнения
• Спецификации за ангажиране на резбата
• Изисквания за въртящ момент при монтаж

Какви са приемливите стойности на трансферния импеданс?

Приемливите стойности на трансферното съпротивление за кабелните втулки за ЕМС обикновено варират от 0,1 до 10 милиома на метър, в зависимост от чувствителността към ЕМП и изискванията за честота на приложението.

Стандартни индустриални критерии

Различните приложения изискват различни нива на производителност:

Категория на приложението	Типично изискване	Честотен обхват
Потребителска електроника	< 10 mΩ/m	1-100 MHz
Индустриален контрол	< 5 mΩ/m	1-1000 MHz
Автомобилен ECU	< 1 mΩ/m	1-1000 MHz
Авиация/отбрана	< 0,5 mΩ/m	1-3000 MHz
Медицински изделия	< 0,1 mΩ/m	1-1000 MHz

Стандарти за изпълнение на Bepto

Нашите кабелни втулки за електромагнитна съвместимост постоянно постигат превъзходни характеристики в цялата ни продуктова гама:

• Месингови салници EMC: Обикновено 0,3-0,8 mΩ/m от 1-1000 MHz
• Електромагнитни съединители от неръждаема стомана: Обикновено 0,2-0,6 mΩ/m от 1-1000 MHz
• Никелирани месингови съединители за ЕМС: Обикновено 0,4-1,0 mΩ/m от 1-1000 MHz

Съображения, зависещи от честотата

Трансферният импеданс не е постоянен за всички честоти. Повечето ЕМС жлези показват това:

• Ниска честота (1-10 MHz): Доминира съпротивлението на екрана при постоянен ток
• Средна честота (10-100 MHz): Област на оптимална производителност за повечето дизайни
• Висока честота (100+ MHz): Може да се наблюдава влошаване поради паразитни ефекти⁵

Разбирането на тези честотни характеристики помага за избора на правилния ЕМС жлеб за конкретни приложения. Например средите на импулсни захранвания изискват отлични характеристики в диапазона 100-500 MHz, докато приложенията за моторни задвижвания се фокусират повече върху областта 1-50 MHz.

Как да тълкуваме резултатите от теста за трансфер на импеданс?

Резултатите от изпитването на трансферния импеданс трябва да се интерпретират чрез разглеждане на кривата на честотната характеристика, идентифициране на пиковите стойности и сравняване на характеристиките с изискванията на конкретното приложение, а не само чрез измервания в една точка.

Четене на доклада от теста

Изчерпателният доклад от изпитването на трансферния импеданс включва няколко ключови елемента:

Крива на честотната характеристика: Показва как импедансът на преноса се променя в тествания честотен диапазон. Търсете:

• Плавна, последователна работа без резки пикове
• Стойности, които остават под изискванията за приложение при всички честоти
• Резонансни честоти, които могат да причинят проблеми при конкретни приложения

Статистически данни: Включва максимални, минимални и средни стойности за целия честотен диапазон, както и стандартно отклонение за изпитване на партиди.

Условия за изпитване: Документира типа на кабела, момента на монтаж на салниците, условията на околната среда и всички отклонения от стандартните процедури.

Често срещани капани при тълкуване

Много инженери допускат тези грешки, когато преглеждат данните за трансферния импеданс:

1. Фокус в една точка: Разглеждане само на една честота вместо на целия спектър
2. Пренебрегване на променливите на инсталацията: Не се отчита как инсталацията в реални условия влияе на производителността
3. Сравняване на различни тестови стандарти: Резултати от смесването по стандартите IEC и ASTM
4. Пренебрегване на съвместимостта на кабелите: Ако приемем, че всички кабели ще работят еднакво с един и същ жлеб

Практически насоки за прилагане

Когато Хасан трябваше да определи ЕМС глюковете за новата си контролна зала, ние работихме заедно, за да интерпретираме данните от тестовете в контекста на неговите специфични изисквания:

• Идентифицирани критични честоти: Неговите честотни преобразуватели работят предимно в диапазона 10-100 MHz
• Установени цели за изпълнение: Изисква се < 1 mΩ/m в този диапазон за надеждна работа
• Разгледани фактори на околната среда: Високотемпературна работа в пустинни условия
• Утвърдени процедури за инсталиране: Гарантира, че техниците на място могат да постигнат лабораторни резултати

Този систематичен подход доведе до успешно внедряване с нулеви проблеми, свързани с ЕМИ, по време на въвеждането в експлоатация.

Тенденции и контрол на качеството

При приложения с големи обеми изпитването на трансферния импеданс се превръща в инструмент за контрол на качеството. Поддържаме статистически диаграми за контрол на процесите, които проследяват:

• Съответствие между партидите
• Дългосрочни тенденции в представянето
• Връзка с производствените параметри
• Полево валидиране на ефективността

Заключение

Изпитването на трансферния импеданс представлява окончателният метод за количествено определяне на ефективността на екранирането на кабелните жлебове за ЕМС. Предоставяйки конкретни, измерими данни, а не субективни твърдения, това изпитване позволява на инженерите да вземат информирани решения, които предотвратяват скъпоструващи повреди, свързани с ЕМП. Независимо дали специфицирате ЕМС кабелни втулки за автомобилна електроника, промишлени системи за управление или космически приложения, разбирането на изискванията за трансферно съпротивление и интерпретацията на тестовете е от съществено значение за успеха на проекта. В Bepto нашият ангажимент за стриктно тестване на трансферния импеданс гарантира, че нашите кабелни втулки за ЕМС осигуряват проверените характеристики, които изискват вашите критични приложения.

Често задавани въпроси относно изпитването на трансферния импеданс

1. Научете определението за трансферно съпротивление ($Z_T$) - мярка за ефективността на кабелния екран при предотвратяване на външни смущения. ↩

2. Разгледайте обхвата на стандарта IEC 62153-4-3, който определя метода за триаксиално изпитване за измерване на импеданса на предаване на повърхността на съединители и кабелни комплекти. ↩

3. Разгледайте серията стандарти ISO 11452 за електромагнитна съвместимост (ЕМС) на електрически компоненти в пътни превозни средства. ↩

4. Разберете стандарта DO-160, който определя условията на околната среда и процедурите за изпитване на въздушно електронно оборудване. ↩

5. Открийте как непреднамерените паразитни ефекти в електронните компоненти могат да повлияят на работата при високи честоти. ↩
